אני מודה שאני עוסק כאן בנושא מקצועי וכבד, אולי מעבר לסמכותי הפורמלית. אינני מומחה או פרופסור למדע החשמל, אלא רק תלמיד נצחי שחוקר, לומד ומעלה מסקנות בקול רם. כחלק מהעיסוק המתמיד שלי בתחום, נתקלתי בשתי בעיות עיקריות שחשוב להעלות לסדר היום.
בעיית הבטיחות בהארקה
בשנה שעברה, חקרתי לעומק את נושא הבטיחות החשמלית ואת התלות שלה ביחס בין התנגדות הארקת השיטה (של חברת החשמל) לבין התנגדות הארקה מקומית (של בית הלקוח).
על אף שערכי ההתנגדות של שתי ההארקות עשויים לעמוד בדרישות התקן, גיליתי שבמצבים מסוימים, המתח על גופים מתכתיים ומארזי מתקנים חשמליים עלול לעלות באופן משמעותי על המתח המותר. מכאן נובעת המסקנה המפתיעה והשנויה במחלוקת: לא תמיד ניתן לשפר את הבטיחות על ידי הקטנת שתי ההתנגדויות בו זמנית. הן פועלות כמו נדנדה – שיפור באחת עשוי לבוא על חשבון השנייה, ונדמה שיש קשר מורכב ביניהן.
פרסום
בעיה: ניתוק או שריפת חוט האפס
היום, אני רוצה להתמקד בבעיה אחרת, שהיא נפוצה ומסוכנת במיוחד: ניתוק או "שריפה" של חוט האפס ברשת עילית תלת-פאזית של 0.4 קילו-וולט.
השלכות הניתוק: כאשר חוט האפס ניתק, במיוחד תחת עומס אסימטרי, הדבר מוביל לעלייה משמעותית במתח בפאזות הפחות עמוסות. מצב זה עלול לגרום לכשל המוני של מכשירים חשמליים, לסכנת התחשמלות, שריפות ואף פיצוצים. על מנת למנוע מצבים כאלה, נדרש ניטור קבוע של מצב חוט האפס וניתוק מיידי של הקו היוצא מתחנת השנאים במקרה של תקלה.
פתרון מסורתי: רוב השיטות הקיימות לזיהוי ניתוק חוט אפס מתבססות על מדידת לולאת התקלה (LT). בעבר, חשבתי שזוהי הדרך היחידה. אף שקיים מכשיר ייעודי (מתוצרת חוץ) המודד זאת באופן קבוע, לשיטה זו יש חסרון מרכזי: קשה להבחין אם העלייה בהתנגדות הלולאה נגרמה מניתוק חוט האפס או מעלייה בהתנגדות של חוט פאזה.
פתרון חדשני: השוואת זרמים

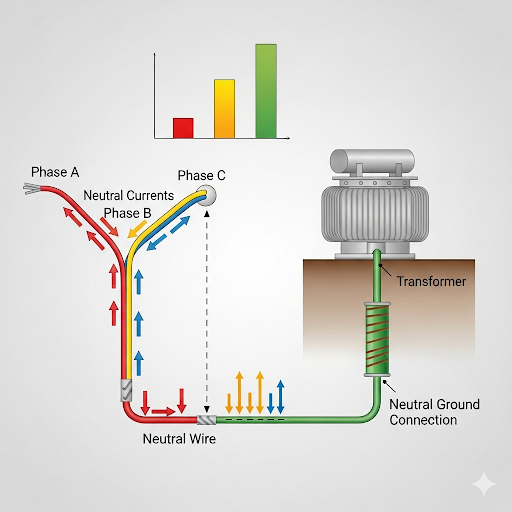

לאור המגבלות הללו, פיתחתי רעיון המבוסס על השוואת הזרם במוליך האפס בתחילת הקו לזרם במוליך הארקת הניוטרל של שנאי האספקה.
עקרון הפעולה:
- מצב תקין: במצב רגיל, כאשר הרשת תקינה, הזרם בחוט האפס בתחילת הקו יהיה גדול מהזרם בארקת השיטה.
- מצב תקלה: כאשר חוט האפס ניתק או נשרף, היחס בין הזרמים מופר. סטייה זו מהווה סימן ברור לתקלה ומפעילה אות המורה על ניתוק המתח בקו הפגום.
יישום: ההתקן המוצע מיועד להתקנה בכל אחד מהקווים היוצאים מתחנת השנאים. באופן זה, אם תקלה מתרחשת בקו אחד, הוא ינותק באופן סלקטיבי מבלי להשפיע על שאר הקווים התקינים.
מגבלות: חיסרון אחד של השיטה הוא שהיא יעילה במיוחד למרחקים קצרים יחסית, עד 500 מטרים. עם זאת, בערים, אורך קווים יחידים בדרך כלל אינו עולה על 300-400 מטר, ולכן הרעיון בהחלט ישים בסביבה עירונית.
פרסום
סיכום: כלי חשוב לאבחון ובטיחות
במערכת תלת-פאזית עם ניוטרל מוארק, הזרם בחוט האפס שווה לסכום הווקטורים של זרמי הפאזה. במצב אידיאלי של איזון, הזרם בחוט האפס שואף לאפס. עם זאת, בפועל, זרם קטן תמיד קיים.
השוואת הזרמים שאני מציע היא כלי חשוב לאבחון מצב מערכת אספקת החשמל וזיהוי תקלות אפשריות. היא מאפשרת לנקוט צעדים בזמן כדי להבטיח את הבטיחות והאמינות של אספקת החשמל, תוך התמודדות יעילה עם בעיות קיימות והגנה על הציבור והציוד.
