צינור פלסטיק מודולרי ניתן לפתיחה להגנת כבלים

לעתים קרובות, לאחר שאני מציג רעיון כזה או אחר, אנשים שואלים אותי היכן ומי מוכר אותו בישראל. רוב הרעיונות כנראה נולדו ואף נוצרו לפניי, אבל אני לא יודע היכן ניתן לקנות אותם, זה בטוח. יתרה מכך, לו הייתי יודע שמישהו מספק, מדבר או כתב על זה, לא הייתי אומר מילה. זוהי עמדתי ועקרוני.

הסיבה לכתיבת הרעיון הזה הייתה שצפיתי היום כיצד מניחים  כבל אלומיניום 4X240  בתוך צינור 110 מ"מ לצורך הנחתו לאורך גדר בטון. בהמשך, הכניסו את הכבל גם לצינור 160 מ"מ שרשורי כדי לעבור בכביש, בהנחה תת-קרקעית (תת"ק). זהו תהליך מורכב.

לכן, אני מציע פתרון פשוט: צינורות פלסטיק ניתנים לפירוק עבור הגנה על כבלים

פרסום

מערכות צנרת והצורך בפתרון

צינורות חשמל הם מערכת צנרת המשמשת להעברת חיווט חשמלי בשימוש ביתי, מסחרי ותעשייתי. מטרתם העיקרית היא להגן על כבלי החשמל מפני נזקים פיזיים, לחות וכימיקלים, וכן לסייע בארגון החיווט לצורך תחזוקה או שדרוג עתידיים. הם מהווים אמצעי בטיחות מרכזי, המפחית סכנות כמו קצרים ושריפות, ומאפשר התקנה מסודרת ובטוחה של מערכות חשמל.

צינורות פלסטיק ניתנים לפירוק (פתיחה) נועדו להגן על כבלי חשמל ונתונים, וכן על קווי תקשורת ומערכות זרם נמוך מאוד שונות (וידאו, מערכות בקרת גישה, תאורת חירום וכו') מפני נזק מכני חיצוני והשפעות סביבתיות אגרסיביות. הם מתאימים במיוחד לתשתיות כבלים תת"ק.

הצינור המודולרי הדו-חלקי

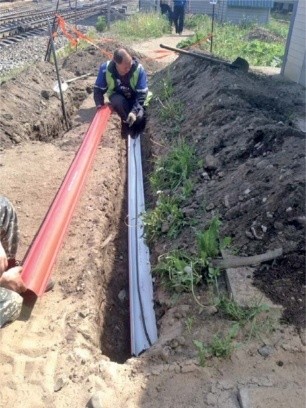

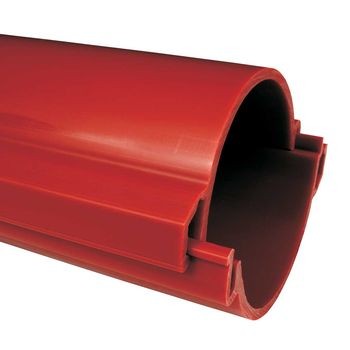

תעלת/צינור הכבלים התת-קרקעית המודולרית ייחודית בעיצובה הדו-חלקי. החלק התחתון של התעלה/צינור מותקן תחילה, לאחר מכן מונח הכבל, ולאחר מכן החלק העליון מחובר למקומו בנקישה. התעלות זמינות בשני גדלים:  Ø110 ו-Ø160 מ"מ

יתרונות הצינור המודולרי:

• התקנה פשוטה: אין צורך במחברים או במשיכת כבלים ארוכה ומסובכת.

• משקל וחוזק: משקל קל (2.3–3 ק"ג/מטר) וחוזק מכני גבוה (450–750 ניוטון).

• עמידות ואורך חיים: עשוי מ-PE ו-PVC (שני סוגים), אורך חיים של 50 שנה. עמיד בפני קורוזיה וידידותי לסביבה.

• גמישות עבודה: ניתן להתקין צינור זה מבלי לנתק את העומס. ניתן להוסיף כבלים לצינור המודולרי המותקן על ידי הסרת החלק העליון.

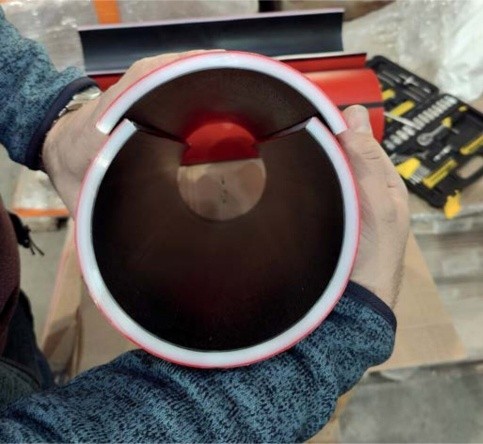

צינורות תת"ק ניתנים לפתיחה מורכבים משני חלקים זהים. במהלך ההתקנה, הכבל מונח על החלק התחתון של הצינור, ולאחר מכן החלק העליון נחבט למקומו.

פרסום

השוואה לפתרונות חלופיים

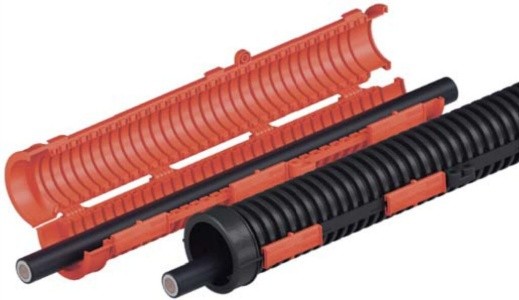

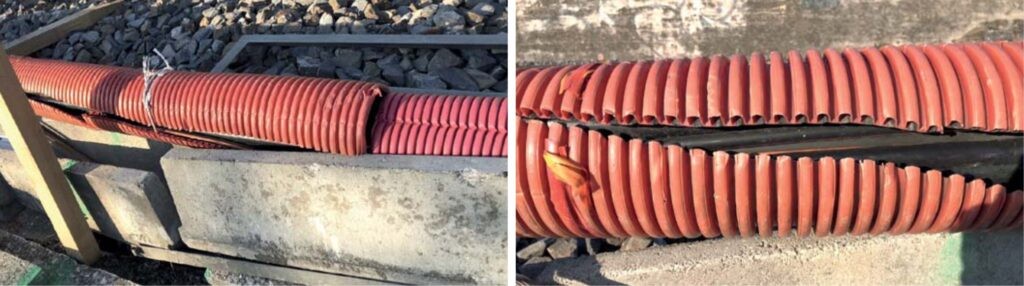

• פתרון תוצרת בית (אלתורים): שיטה זו כוללת שימוש בצינורות קוברה (שרשורי) גמישים בקוטר הנדרש, הנחתכים לאורכם ומחוברים לקטע הכבל משני הצדדים. שני חצאי הצינור החתוך מאובטחים יחד באמצעות אזיקונים כבלים או אמצעים זמינים אחרים.

  • חסרונות: אובדן מוחלט של קשיחות הטבעת, הגנה מכנית לא מספקת, היעדר מוביל מונוליטי להוצאת כבלים וחוסר אפשרות לשימוש חוזר. לכן, שיטה זו אינה מתאימה להגנה על קווי כבלים בפעולה ולא זכתה להכרה נרחבת.

• צינורות קטעים אורכיים מופרדים: אני מציע שיטה הכוללת שימוש בצינורות העשויים בתחילה משני קטעים אורכיים נפרדים. קטעים אלה ממוקמים משני צידי קטע הכבל הדורש הגנה ולאחר מכן מאובטחים יחד באמצעות חריצים אורכיים המסופקים בתכנון.

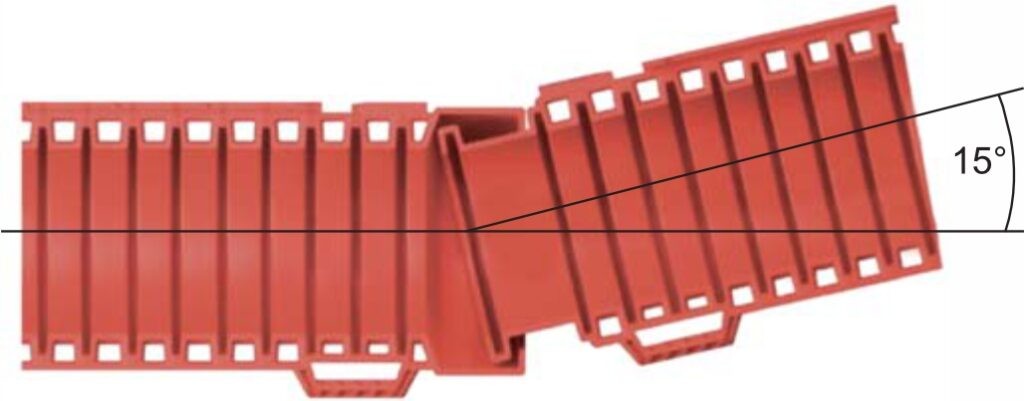

  • חסרונות: למרות שהיא מתקדמת יותר מבחינה טכנולוגית מצינור שרשורי חתוך, בשל היעדר קשיחים רוחביים, יש לה קשיחות טבעת נמוכה והיא אינה מאפשרת כיפופים הנגרמים ממשטחים לא אחידים בתעלה שבה מונח הצינור, וכן סיבובים במסלול הכבל.

  •

• אז מציע עוד פתרון (הפתרון המתקדם): שיטה זו מניחה שהצינורות מיוצרים בתחילה במפעל משני חלקים אורכיים המחוברים באמצעות מערכת צירים ומאובטחים יחד באמצעות מערכת נעילה. חשוב לציין, שהצינור חלק מבפנים, בעוד שלפניו החיצוניים יש צלעות הקשחה הממוקמות לרוחב הציר, מה שמעניק לצינור מראה הדומה לצינור קוברה סטנדרטי. צלעות אלו, יחד עם התותבים הממוקמים על האוגן האורכי של הצינור, מגבירות משמעותית את החוזק, ומאפשרות דירוג קשיחות טבעת גבוה.

מסקנה

צינורות בעלי חוזק גבוה וניתנים לפתיחה הם אלטרנטיבה מתקדמת מבחינה טכנולוגית, אמינה וגמישה לפתרונות מיושנים. הם מאפשרים הגנה מהירה ובטוחה על מקטעי כבלים ללא השבתות ארוכות טווח או ניתוב מחדש. הודות לחוזקם הגבוה, למודולריות ולקלות ההרכבה שלהם, יש להם פוטנציאל לשימוש גובר בתכנון ותיקון קווי כבלים במתקני צבא, תעשייה ותשתיות עירוניות.
