כדי לקבוע את העומק הנדרש של אלקטרודת ההארקה (אורך) , גרף הארקה יכול להיות שימושי
יתכן שאין כאן דיוק, אבל יש ניסיון וסטטיסטיקה
לדוגמה, כדי להשיג ערך התנגדות הארקה של 20 אוהם באדמה עם התנגדות של 10,000 אוהם * ס"מ,
פרסום
יש צורך להשתמש במוטות הארקה בקוטר 14 שהעמיקה 6 מטר.
שימוש מעשי בגרף
- הגדר את ההתנגדות הרצויה של אלקטרודה בסולם R
- סמנו בסולם P את נקודת ההתנגדות мקרקע בפועל
- צייר קו ישר לסולם K דרך הנקודות הנתונות בסולם R ו- P
- סמן את הנקודה בצומת עם סולם K
- בחר את הגודל הנדרש של אלקטרודה ההארקה בסולם DIA (קוטר)
- צייר קו ישר דרך הנקודות בסולם K ובסולם DIA עד לצומת בסולם D
- הנקודה הצומת של קו ישר זה עם סולם D ייתן את עומק האלקטרודה הרצוי
ניתן להשתמש להפך. לדוגמה – אם אורך האלקטרודה, קוטר והתנגדות הקרקע הם הנתונים ,
פרסום
אז נדע התנגדות האלקטרודה שנקבל

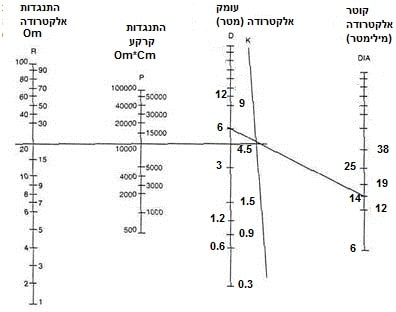

גרף לחישוב אלקטרודה ההארקה
