איך לבחור מא"ז ? – לא רק לפי הזרם וההספק

כיצד לבחור מא"ז – לא רק לפי זרם וההספק

רבים מהצרכנים, שרחוקים מתחום החשמל, עדיין חושבים שמפסק זרם המודולרי  מא"ז בלוח החשמל הוא מפסק רגיל. כמו מתג

זה לא כך. וכשבוחרים במא"ז  הניואנסים שלו משפיעים ישירות על האמינות והעמידות שלו

פרסום

לא מדובר על חישוב ובחירה נכונים של הזרם הנומינלי, זה נושא של מאמר נפרד. נעבור על היבטים ומאפיינים אחרים החשובים לא פחות שרק מעט אנשים שמים לב אליהם

עם זאת,  אלו  הם הדברים המבדילים  בין מפסק טוב ואיכותי לבין בינוני

מגעים

כמה מהר מא"ז סוגר ומנתק את המגע שלו,  דבר זה גורם  לחיי השירות שלו במידה רבה. עם זאת, האם ניתן לקבוע בבית עד כמה מפסק עומד בפרמטר זה מבלי לפרק את גוף הפלסטיק עצמו ובליבדיקות מעבדה מוסמכת?

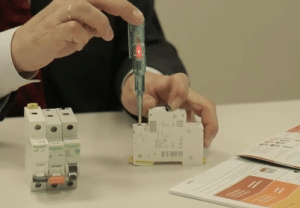

כמובן, כן. נעשה זאת בפשטות רבה. ניקח מברג חיווי רגיל המופעל על סוללה. מצורף כאן במאמר

עם קצה המברג נוגעים במגע העליון של המא"ז, לוחצים על נקודת המתכת שעל הידית למעלה, ובאצבע של היד השנייה נוגעים במגע התחתון של המא"ז

לאחר מכן, נתחיל לאט לאט להפעיל את המפסק, ולדחוף את הלשונית שלו

המגע צריך להופיע (הנורית במברג תידלק) רק ברגע האחרון, כאשר המכשיר השמיע  קליק

אם נבצע  את אותה מניפולציה עם מפסק אחר, המנורה תדלק  בזמן שהידית תגיע לאמצע הדרך

כלומר, המכשיר טרם ננעץ והמגעים כבר סגורים. זה בסופו של דבר משפיע על הבלאי והשחיקה המהירה של המגעים.

מנגנון ההתחלה המהירה מגדיל את חיי המוצר בכמעט 30%



מארז מא"ז

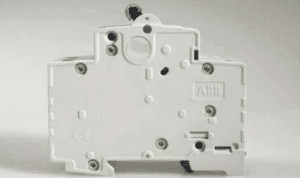

בבחירת מפסק מודולרי, שימו לב לאופן הרכבת הגוף עצמו. זה תמיד עיצוב שאינו ניתן לפירוק עם ניטים

לכן, בקנייה, זה לא יהיה מיותר לספור את מספר המסמרות מסוג זה

בדרך כלל לא פחות מ- 5 יחידות

לעתים קרובות נתקלים אפילו בארבע.

עם זאת, ישנם דגמים (למשל משניידר אלקטריק, ABB ואחרים) בהם יש שש מסמרות!






מה המסמרת הנוספת הזו נותנת? כאשר מפסק החשמל עובר קצר חשמלי, נוצרת קשת בתוך מפסק

זה כמו פיצוץ מיניאטורי שמנסה לקרוע את המכשיר מבפנים. אז מסמרת נוספת מונעת אפשרות של שינוי כלשהו בגיאומטריה של המנגנון.

ב 4 או 5 מסמרות, ייתכן שהמפסק לא ישבר, אך מכמה קצרים הגיאומטריה והסידור של הרכיבים הפנימיים ישתנו והם יועברו בכמה מילימטרים, יחסית למיקומם הרגיל. זה יביא בהדרגה לכך שהמכשיר יסתדר בצורה לא טובה ובשלב מסוים יתקע

למעשה, כל המנגנונים בתוך מפסק החשמל, "תלויים" על המארז. זה כמו שילדה ברכב

לכן כל שינוי בגיאומטריה מביא לכך שהמכשיר מפסיק לפעול כרגיל. לדוגמה, הוא יכול להתחיל  לזמזם

לגבי הגוף, לפעמים לא מזיק לשים לב ולהשוות בין הגדלים שלהם. דגמים מסוימים של מותגים ויצרנים שונים, בעלי זרם נומינלי זהה,

נבדלים זה מזה מעט. אלה שגדולים בכמה מילימטרים בהתאם והקירור יהיה טוב יותר. זה חשוב במיוחד עם סידור מפסקים צפוף בפס DIN

מהדקים נכונים

אם נסתכל על מותגי המפסקים השונים, יכולים לראות שעם הדק שאינו פתוח לחלוטין, החוט יכול להיכנס בטעות לחלל

כשמחברים את החוטים בלוח בגובה, בדרך כלל לא רואים את המהדק העליון והגיד מוחדר לשם בלי להסתכל

חשמלאי שהידק מהדק עם חוט שהוחדר לא כראוי לא ירגיש כלום. כאילו סגר בלחץ

לא יעזור גם סגירה באמצעות מברג מומנט

למעשה, החוט לא מחוזק

במפסקי חשמל טובים, טעות כזו פשוט אינן אפשריות. בהם, ברגע שמתחילים להדק את המהדק, החלל שלו נסגר מיד עם צלחת מיוחדת

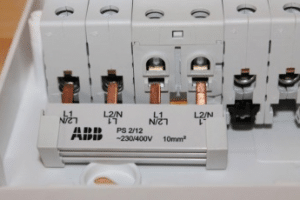

המלצה נוספת, אך לא פונקציה חובה, היא מהדק נוסף למסרק

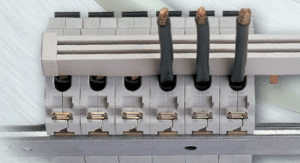

כאשר בלוח יש מספר מפסקים בשורה, הם מחוברים זו לזו, בדיוק דרך מסרק. זה מאוד נוח ואמין

אך הבעיה מתעוררת במקרה שבעתיד צריך  יהיה לבצע איזשהו פיצול ולהעביר חוט נפרד ממהדק הזה

צפיפות המגע משתנה, הוא לא דחוס לחלוטין ונשרף. כתוצאה מכך יש להחליף את מא"ז

לכן, בדגמים מסוימים  יש מחבר נוסף למקרה זה.





המגע העיקרי נשאר חופשי ותוכלו לחבר אליו בטוח את גיד הכבלים



פרסום



.

חשוב גם חטטים במהדק. רצוי כי  לבדוק שהם אינם חלקים.

עם החריצים הללו, החומר המהדק נלחץ לגיד הנחושת, ובכך תורם להתנגדות מעבר טובה יותר

כמו כן נוודא שהפלסטיק ליד הבורג לא יתפוגג בזמן ההידוק. תוכלו לבדוק זאת ישירות בחנות עם מברגים

תכניסו את קצה המברג למהדק, ובעזרת קצה מברג השני תהדקו את המגע בכוח

בשלב הבא, נראה כיצד שני חצאי הגוף נוהגים ליד המהדק

איתות המצב

מפסק קונבנציונאלי כולל רק שתי עמדות:

• מחובר

• כבוי

בדגמים מסוימים יש מצב שלישי – ניתוק חירום.

לשון המכונה שתופס את עמדת הביניים האמצעית, כביכול, מדגימה כיצד היא הייתה מושבתת.

כלומר, הוא התנתק בטעות בגלל קצר או עומס יתר, או נותק ידנית על ידי אדם כלשהו.

במותגים בודדים של דגמים מודולריים ניתן לראות זאת ולקבוע זאת על ידי העין, המסומנת בצבע מסוים, תלוי בתגובה

פונקציה זו נוחה מאוד כאשר אתה או מישהו אחר, משרתים מספר רב של מגנים לא רק, אלא עם שותפים.

.עבור המגן בדירה, אפשרות זו יכולה להיחשב מיותרת
