בדיקה בעומס של מפסקי זרם.

בדיקה מפסקי זרם בעומס

היום אגע שוב בנושא לא פופולרי – בדיקות

כבר כתבתי על זה פעמים. לדוגמה –

פרסום

מפסקי אוטומטים – לסמוך או לבדוק?

לא אגע בבודקים עצמם ובאופן שבו הם בודקים ומה בודקים  – זהו נושא נפרד, גדול וכואב. אני מדבר בבדיקת המתקן, כולל תקופתי או לאחר שינוי יסודי (כך זה נקרא)

נגיד, תוכן הפרויקט – החלפת לוח חלוקה שחוץ ממפסקי זרם אין לו אביזרים או ממסרים או ציוד אחר

(כבר דיברנו, שדרישות ללוחות החשמל מבחינת הגנות הם כדי להגן על רשת מהצרכן ולא להפך. ולכן אין הגנות הפרעות כמו תדר, עלית מתח, ירידת מתח,  ניתוק אפס)

ואז מוזמן בודק חשמל. מה לבדוק? הארקת יסוד, הקו ההזנה ומפסק המזין, מעגלים שיוצאים הם הקיימים

כל משהוחלף, הם – מפסקי זרם, כל מני סוגים ומידות

אז בודק החשמל  מסתכל על המפסקים וקובע – ציוד עונה או לא עונה לתכנון או תקנות

מפסקים משמשים להגנה על מעגלים חשמליים עם מתח עד 1000 וולט הפעלת בתקלה או חירום.

הגנה בטוחה על מעגלים חשמליים על ידי מכשירים חשמליים ניתנת רק אם המפסק נמצא במצב טכני טוב, ומאפייני ההפעלה שלו בפועל תואמים את אלה שהוכרזו.

לכן, בדיקת המפסקים היא אחד משלבי החובה בעבודה  בעת הפעלת ראשונה לוחות חשמל למטרות שונות, כמו כן לאחר התיקון או במהלך הבדיקה התקופתית שלהם

כמובן, זאת דעתי ולא דרישה רגולטורית כלשהי

כדי לסיים בהתקפות ותלונות כלפי הבודקים, אני אגיד רק – יש לנו הרגשה (אנו זה חשמלאים, מתכננים, מפקחים, מחזיקי ומשתמשי המתקן וכו' – כל האלו שהמוטלת אחריות לפי תקנות.  משום מה לא נופל אחריות על הבודק) שהלך הבדיקה, סידור ונוהל הבדיקה זה מה שנוח לבודקים ולא תמיד שמבוקש או הכרחי

בדיקה מפסקי זרם בפועל

 כדי לאשר את בטיחותו של ציוד חשמלי, יש לבדוק את יכולת התקינות ותאימות לדרישות שנקבעו. מצבים בהם נדרשת בדיקת מפסק:

  • קבלה והפעלה ראשונה לאחר התקנת המתקן החשמלי;
  • לאחר תקופה שהוקמה על ידי מערכת;
  • לאחר שינוי יסודי של מתקן חשמלי;
  • למטרות מניעה תקלות

במהלך הבדיקות נבדקת התאמה למאפיינים הניתנים לציוד על ידי היצרן. מטרת הבדיקה היא לקבוע האם הציוד מספק את הפרמטרים הבאים:

  • מניעת התחשמלות במקרה של קצר חשמלי (מצב זה הוא חובה אם אמצעי הגנה אחרים אינם מספיקים בטיחות מלאה);
  • הגנה על מתקן החשמל מפני שריפות ועומסי יתר במקרה של תקלות טכנולוגיות או נזקי בידוד

על מנת שהמפסק יגן מפני התחשמלות, עליו לוודא שהקטע של המעגל החשמלי מנותק מאספקת החשמל, שתלויה בקצר החד פאזי

לפני בדיקת מפסקים, נשאלות לעתים קרובות השאלות הבאות:

  1. כמה מפסקים צריך לבדוק?
  2. האם נדרשת הבדיקה הזאת במהלך העבודה ?
  3. האם צריך לבצע בדיקה מחודשת מעת לעת?
  4. האם הבדיקות נעשות במעבדה או אצל הלקוח?
  5. מה אם הציוד לא עבר את המבחן?
  6. האם יש צורך במפסקי גיבוי?

בדיקת פעולת הניתוק המפסקים

החלק העיקרי של בדיקת המפסק זרם הוא בדיקת הפעולה הנכונה של מערכות הניתוק שלהם. בנוסף, נבדקת איכות התקנת המפסקים, הידוק המגעים, תאימות ציוד הגנה לתיעוד התכנון, אך פרמטרים אלה כבר משניים.

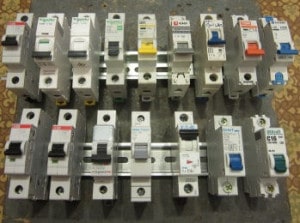

יש מספר גדול של דגמים המפסקים: אוויר, מודולרי, שנועד להגן על מנועים, יצוק. הנפוצים ביותר הם מפסקים מודולריים המותקנים על פס DIN, לכן נסתכל במהלך הבדיקה והדוגמה שלהם

לאחר פעולה של אחד ממנגנוני הניתוק , המפסק האוטומטי מבצע את תפקידו – הוא מנתק את אספקת החשמל של קטע מסוים במעגל. הניתוק לפי סוג יכול להיות תרמי או אלקטרומגנטי, אך בציוד מודרני, שני הסוגים משמשים לרוב להגנה האמינה ביותר. למפסקים עם סוג אחד של הניתוק יש היקף שימוש צר בהרבה.

מפסקים עם הגנה תרמית מגנים על רשת החשמל מפני עומס יתר. מנגנון ניתוק כזה הוא לוח דו-שכבתי, דו-מתכתי. כאשר מתרחש עומס יתר, אלמנט מפסק זה מתחמם. בהשפעת הטמפרטורה, הלוח מתעוות, מה שמוביל להתנתקות

צורך בניתוק אלקטרומגנטי יש כדי להגן על הקו מפני ההשפעות ההרסניות של זרם הקצר. אלמנט זה של המכשיר הוא סולנואיד עם ליבה נעה. מנגנון השחרור מונע על ידי ליבה הנמשכת פנימה על ידי שדה מגנטי שנוצר על ידי זרמים קצרים

בתורו, הניתוקים אלקטרומגנטיים מחולקים לסוגים בהתאם לזמן ולמאפייני הזרם, כלומר לכמה זמן ואילו זרמים לוקח להפעיל את המפסק. סוגי הניתוקים האלקטרומגנטיים מוגדרים באותיות לטיניות גדולות. הנפוצים ביותר הם הסוגים המתאימים לאותיות B, C, D.

באלמנטים אלה, ניתוק מידי מתרחש בטווחי התקן הבאים:

B – בטווח של פי 3 עד פי 5 מהזרם הנומינלי;

С – בטווח של פי 5-10 מהזרם הנומינלי;

D – פי 10-20 מהזרם הנומינלי



תקן בינלאומי "ציוד חשמלי קומפקטי. מפסקים להגנה מפני זרם יתר למטרות ביתיות ודומות" מסדיר כיצד ואילו מפסקים יש לבדוק



המונח "קר" פירושו שלא עוברים זרם קודם בטמפרטורת הייחוס לכיול



כיצד בודקים את הפעלת המפסקים?

הליך הבדיקה מומלץ על ידי היצרן

לצורך ביצוע הבדיקות נעשה שימוש בציוד מיוחד והוא נראה כמו יחידת מערכת מחשב. המכשיר מאפשר לבדוק בהצלחה ניתוק הגנה אלקטרומגנטית, חצי-מוליכי ותרמית, בתנאי ש- In נמצא בטווח שבין 16 ל -320 A

לבדיקה, יציאות המכשיר מחוברים לכניסות המפסק. לאחר מכן, מסופק זרם ומודדים כמה זמן ייקח עד להפעלת מנגנון הגנה תרמי. במקרה זה, הבדיקה מתבצעת בשלבים:

  1. ראשית, על המפסק שלא התחמם מסופק זרם העולה על פי 1.13 הנומינלי. הניתוק התרמי לא אמור לפעול במשך שעה אחת עם זרם נומינלי נמוך מ- 63 A, ולמשך שעתיים לפחות עם זרם נומינלי מעל 63 A.
  2. מיד לאחר סיום השלב הראשון, הופעל זרם על המפסק העולה על הערך הנקוב פי 1.45. על המנגנון לנתק תוך שעה ב In<63 А, או בתוך שעתיים ב In>63 А

.3 לאחר סיום השלב השני, מתח מוסר מהמפסק, מחזרים אותו למצב "קר" המקורי. ואז מסופק זרם למכשיר, פי 2.55 יותר מ- In. אם ב  In<32 А, המנגנון התרמי חייב להפעיל בדקה אחת, כאשר In>32 А, הניתוק חייב להתרחש תוך 2 דקות.

לביצוע כל שלבי הבדיקה, מספיק להפעיל את מכשיר ולהגדיר את הערך הזרם הנדרש באמפרים. לאחר מכן, הטיימר מופעל באופן אוטומטי, אשר נכבה לאחר הניתוק



בדיקת המפסקים עם ניתוק אלקטרומגנטי מתבצעת באותו אופן:

  1. זרם בכפל של 3, 5 או 10 פעם זרם נומינלי מסופק למפסק ה"קר", תלוי בסוג שלו (B, C, D – בהתאם). על הניתוק המידי להתבצע תוך 0.1 שניות ומעלה
  2. המפסק חוזר למצב "קר" ואז מועבר אליו זרם פי 5, 10 או 20, תלוי גם בסוג המפסק. המכשיר אמור לעבוד בפחות מ- 0.1 שניות

במהלך הבדיקה, הזרם המסופק למכשיר עולה מהערך המינימלי לגבול העליון. זה קורה כמעט באופן מידי. במהלך פעולת הניתוק, הערך הנוכחי ברגע זה והזמן שחלף מאז שהזרם הגיע לערך הנדרש



כמה מפסקים צריך לבדוק?

אפילו במתקן בינוני יכולות להיות מאות מפסקים, כך שלבדוק את כל המפסקים יכול להיות די בעייתי. כמו כן, זה יגרום לעלויות נוספות. לכן, יש צורך לבדוק חלק מסוים מכל המפסקים. במבני מגורים, משרדים, ציבוריים, מתקני ספורט, מוסדות מועדונים, באירועי בידור, לפחות 2% ממפסקי חלוקה ומעגלים, כמו כן מפסק כניסה, אזעקת אש, מעגלי כיבוי אש אוטומטיים, מעגלי תאורת חירום, יש לבדוק. במתקני חשמל אחרים ניתן לצמצם את מספר המפסקים ל 1%. אבל, הכללים זהים.

פרסום

הלקוח עצמו יכול להחליט היכן לבצע את הבדיקות – בתנאי מעבדה או ישירות במקום. אם המתקן עדיין לא פועל, בדיקה במעבדה תהיה הרבה יותר קלה ונוחה. אך אם המתקן יופעל, יהיה צורך להחליף את המפסקים שנבדקו במפסקי גיבוי. במקרה זה, הלקוח יצטרך להכין אותם מראש בכמות הנדרשת. במקום המפסקים שנבדקו יותקנו מפסקי גיבוי כך שמתקן החשמל ימשיך לפעול במהלך הבדיקות.

אם הלקוח אינו רואה כדאית לרכוש כמות גדולה של ציוד גיבוי, הרי שהבדיקה תצטרך להתבצע בשעות שאינן עובדות – בערב ובלילה, כמו כן בסופי שבוע. במקרה זה, הצרכן לא יצטרך לחוות את אי הנוחות שבניתוק החשמל.

הצורך בבדיקה תפעולית ובהעמסת מפסקים

אם יש צורך לבדוק את המפסקים במהלך הבדיקות התפעוליות, תקופתית, תלוי ממנהל הטכני של המתקן. התיעוד הרגולטורי אינו דורש ובבדאי לא מציין במדויק באיזו תדירות יש לבצע בדיקות, ולכן תדירותן הינה לגמרי בסמכותו של האחראי על בטיחותו הטכנית של המתקן.

קראתי באתרי אינטרנט בחו"ל. המומחים עדיין ממליצים לבדוק מדי פעם את יכולת של המפסקים. זאת בשל העובדה שכל מכשיר נשחק עם הזמן ויכול להיכשל. כדי לוודא שהמפסקים ממלאים את תפקידם המגן, כדאי לקבוע תדירות מסוימת בה יבוצעו בדיקות תפעוליות.

עדיף להסתמך על המלצות יצרן המפסקים כדי לקבוע את התדירות. ככלל, מכשירים תוצרת אירופה ניתנים לבדיקה לעיתים רחוקות יחסית. אך אם מותקנות במערכת מפסקים המיוצרים במקומות לא ידועות (וזה רוב כאלו בשוק שלנו), מומלץ לבצע בדיקות בתדירות גבוהה יותר. בכל מקרה ההחלטה הסופית נשארת אצל הלקוח

תוצאות בדיקת מפסק

תוצאות עבודת הבדיקה נרשמות בפרוטוקול מיוחד. המסמך מתעד את ההפעלה או אי ההפעלה של המפסק, את זמן ההפעלה ואת הזרם ברגע ההפעלה.

יש לנתק את המפסק ולהחליפו במפסק דומה במקרים הבאים:

  • ניתוק מתרחש במקרה של זרם שאינו מפסיק;
  • ניתוק אינו מתרחשת בזרם ההפעלה;
  • המפסק מופעל, אך הזמן הזה אינו מתאים לתווך הזמן המותר

אם במהלך הבדיקות זוהה מפסק אחד לפחות, אותו יש להחליף, אז על פי דרישות, יש צורך לבדוק בנוסף את אותו מספר מפסקים שנשלחו לבדיקה הראשונית

לרוב, זיהוי מפסקים פגומים, לא מתאימים מתרחש במהלך בדיקות תפעוליות. אם הבדיקה מתבצעת כחלק בדיקה מתקן חדש, אז ההסתברות לאיתור תקלה נמוכה בהרבה

השימוש בציוד אמין ועמידה קפדנית בתקנות הבדיקה מאפשר לזהות מפסקים פגומים בדיוק גבוה. זה מאפשר להגן באופן מקסימלי על רשת החשמל, על המתקן ועל האנשים שגרים בו, עובדים או מבקרים בו. אמנם החלפת מפסקי יכולה להיות יקרה, אך הבטיחות שווה את זה

זה קורה שעקב קצר, ציוד מתקן אחר מתקלקל: מערכות אוורור, מזג אוויר או תעשייתי אחר . כתוצאה מכך העלויות הופכות גבוהות עוד יותר, ולכן ניתן לראות בהשקעה בבדיקה ובהחלפת מפסקים פגומים שהתגלו כחיסכון בטווח הארוך

כנראה שכולנו חושבים עכשיו- ובכן, מי יעשה את זה? מי ישלם על זה? זה משהוא לא מעולם הזה

ולמה אני חוזר לזה, אם כבר כתבתי? הסיבה, כי אני בקשר עם מעבדות בחו"ל ועוקב אחרי הבדיקות, מחליף דעות עם חברים. תאמינו לי שיש לבדיקות האלה תוצאה. אתם חושבים שזה חסר תועלת, אבל הסטטיסטיקה אומרת ההפך. בדרך כלל, מפסקים חדשים מהמפעל עוברים בדיקות כמעט תמיד ללא ליקוי. אך לאחר זמן של הפעלה, כאשר אותם מפסקים מוחזרים לבדיקה, אז 30-40% אינם עוברים את הנורמות בזמן ונופלים תחת ה"לא מתאים להפעלה נוספת ".

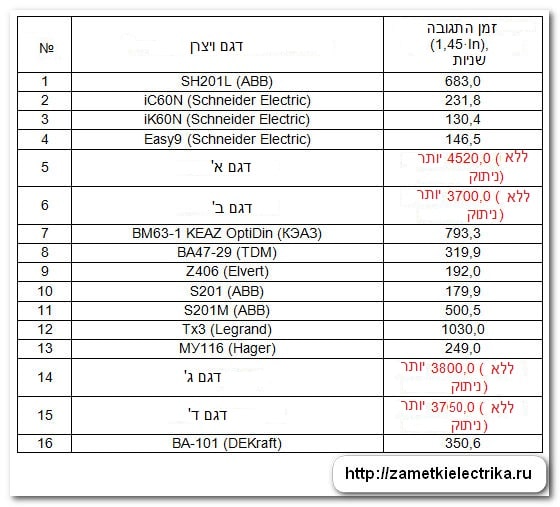

דוגמה, אחד מהבדיקות

באדום מסומן תוצאה הבדיקה חריגה (מסיבות אתיות הסתתרתי היצרנים, למרות שהם מותגים, בהפתעה)

בכלל זה עניין של הרגל. התרגלנו, מבינים ומקבלים בדיקת ממסרי פחת במכשיר. גם משלמים לבודקים, אפילו בחוסר רצון. לפעמים גם בדיקה חוזרת. במקרה זה דיברתי לפחות על בדיקת בפעול, בדיקה אמיתית

בחוק החשמל, גם יש הגדרה: זרם הבדיקה הגבוה, שזה זרם הניתוק המובטח תוך זמן המוגדר בתקן. אבל אני לא הצלחתי להבין הכוונה את מחברים ומחוקקים בהקשר הזה. כנראה הכוונה לבחירת המפסק, בלבד

MASTAQ
