בדיקת ממסר פחת באמצעות סוללה

מפסק מגן

ניתוק בעזרת סוללה

 ישנן מספר דרכים ידועים ומובנים לבדוק תקינות ממסר פחת., ויש  דרכים עממים, למשל, בעזרת מגנט או סוללה. בדיקת ממסר פחת עם סוללה היא אחת משיטות הבדיקה הבטוחות ביותר – אין צורך להמתין להופעת זרם זליגה, אך נוצרים תנאים לפיהם הממסר "חושב" שהוא נוצר. בנוסף, הזרם שנוצר על ידי הסוללה אינו מורגש על ידי בני האדם

פרסום

העניין הוא להעביר זרם רק דרך אחד מסלילי המכשיר – לא יהיה זרם על השני, ו"מחשבון "הפנימי של המכשיר ייתן פקודה לפתיחת המעגל. אגב, בדרך זו תוכלו לבדוק בקלות את הממסר לפני התקנה, עם הרכישה ובכלל



בפועל זה נראה כך:

 אם מפסק הגנה כבר מחובר למעגל החשמל, נדרש לנתק אותו תחילה מכל החוטים

מחוברים חוטים לאחד הקטבים של המכשיר (מהדקי שמאל או ימין בחלקו העליון והתחתון) חוטים הם קצרים, רק שיוכלו לגעת בסוללה

 בקצות החוטים (מקולפים מבידוד) נוגעים בפלוס ובמינוס של הסוללה – זרם יזרום דרך אחד סלילי המכשיר ואם הממסר תקין, ההגנה תפעל

יש לקחת בחשבון נקודות עיקריות בבדיקה זו:

 הזרם שמספקת הסוללה חייב להיות שווה לפחות, או יותר, מזרם דיפרנציאלי של ממסר

 סביר להניח שנצטרך להתבונן בקוטביות – אם לאחר נגיעה במהדק, הפעולה אינה מתרחשת, עליך לשנות את מקומות הפלוס והמינוס. אם פעולה לא מתרחשת שוב, זה כבר מחוון תקלה

 דיברנו על בדיקת מפסק מגן, אך למעשה אנו מדברים על דרך לנתק את הממסר ולהפסיק אספקת המתח למעגל המוגן.  מפסק מגן מבטיח הפעלת הספקת חשמל לציוד חשמלי במקרה של שריפה והפרעות בהזנת חשמל



לדוגמה, הפתרון הטכני המוצע מתייחס לתחום אבטחת עבודה בטוחה של ציוד חשמלי במקרה של שריפה . כתבתי כבר על אפשרות להשתמש במפסק מגן כאמצעי ניתוק חשמל במצבי חירום שונים; עומס פסיבי המדמה זליגה

 כעת אנו רואים שניתן להשתמש בסוללה (מקור זרם חשמלי) ניתן להשתמש לניתוק גם

מוצע ליישם את הפתרון, שמשתמשים לבדיקת יכולתו של ממסר פחת, כדי לפתור את הבעיה הטכנית הקיימת, אשר מורכבת מכך שבתנאי שריפה, כאשר אספקת הזרם החשמלי למתקן הופסק, ממסרי פחת נשארים פועלים, תוך שציוד פגום במהלך בשריפה הופך להיות מסוכן בעת ​​החזרת המתח החשמלי. זה יכול לגרום להלם חשמלי לאנשים או להצית אש מחדש. בהתאם, כדי להבטיח ניתוק מובטח של ציוד חשמלי במצבים כאלה, מתווסף למפסק הזרם הדיפרנציאלי את מקור זרם חשמלי. ניתוק מתקן חשמלי מנותק כבר מהחשמל באמצעות מקור זרם חשמלי (סוללה) מונע מאנשים להיפגע מהתחשמלות כאשר אספקת החשמל מופעלת אוטומטית ומבטלת את התרחשות מקורות ההצתה

מפסק מגן (QD) מחבר את צרכן האנרגיה החשמלית אל מוליכי הפאזה (L) והניוטרל (N) של רשת האספקה ​​עם מוליך הארקה (Pe) . במעגל החשמלי של התקן הזרם הדיפרנציאלי (QD) מחובר מקור זרם חשמלי הנשלט על ידי אמצעי לזיהוי אש (PI), למשל, באמצעות ממס  .(P) כלומר, התקן הזרם הדיפרנציאלי (QD) מצויד בנוסף באמצעי בקרה ובמקור זרם חשמלי, המבטיחים את ניתוקו

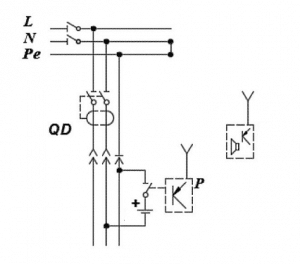

היישום המעשי של המוצע מוסבר בדוגמאות:

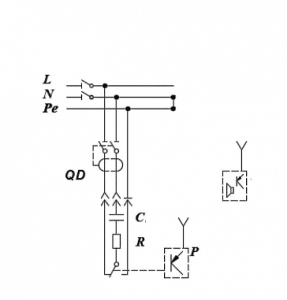

דוגמה 2 חיבור מקור זרם חשמלי –   למוליכים ניטרליים (N) והארקה (Pe)

פרסום

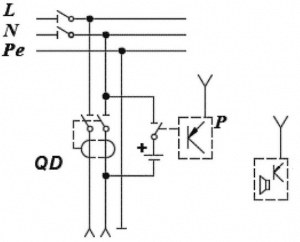

דוגמה 3 חיבור מקור זרם חשמלי – קבלים (C) דרך נגד (R) למוליכים ניטרליים (N)והארקה (Pe)  עם קבלים המחוברים לטעינה ממוליך פאזה (L)  רשת חד פאזית

 דוגמה 4חיבור מקור זרם חשמלי – קבלים (C) דרך הנגד (R) למוליך פאזה (L3) עם קבלים המחוברים לטעינה ממוליכי פאזה (L2, L3) של רשת תלת פאזית

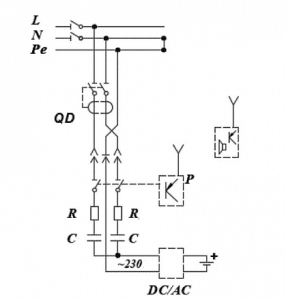

דוגמה 5 – חיבור למוליכים פאזה (L) נטרל (N) והארקה (Pe) של מקור זרם חשמלי – סוללה עם ממיר DC / AC  של זרם ישר לזרם חילופין דרך קבלים ,(C) נגדים ,(R)שקע ותקע
