בדיקת ממסר פחת ושחזורו למצב תקין .



כשפניתי לאחראים של  האתר   פורטל "חשמלנט "ושאלתי מה העדפות שלהם לגבי הכתיבתה שלי ? מה שאכתוב ואפרסם,

אולי הרעיונות שלי, ההתפתחויות, ההמצאות שלי? יכול להיות סיפורים על מכשירים חדשים, אביזרים וממסרים ייחודיים? אולי ביקורת על מסמכי החקיקה הקיימים, תקנים או מושגים?

פרסום

אמרו לי שהעדפה היא – מידע שימושי לחשמלאים.

לכן,  רציתי לתת עצה, אחת מהמסקנות שלי ומהניסיון האישי שלי. (לא צריך להשתמש בזה כשיטה),

אבל זה יכול להיות מועיל ביום מן הימים.

מכוון שהמדור הזה מיועד למאמרים ואני לא יכול לכתוב שורה אחת עם התרגיל  שאני מציע לכם אני מרחיב לפורמט המאמר

לכן, מי  שזה משעמם  אותו ומרגיש שמיותר  עבורו לקרוא  את הכול, מוזמן לגשת ממש ישר לסוף המאמר.



ראשית, מומלץ לבדוק את  ממסר הפחת בעת הקנייה כדי להימנע מרכישת מכשיר פגום

מתי לבדוק:

  • בדוק את התקינות ויזואלי (נזק אינו מותר);
  • בדוק את ההתאמה (לשימוש כיום משתמשים רק בפחת מסוג A);
  • בדוק את פעילות המתג; עליו להיות קבוע היטב בכל אחד משני עמדות – הפעלה / כיבוי

אם יש סוללה מסוג אצבע ופיסת חוט חשמלי או מגנט, נוכל להשתמש בהם לבדיקה ראשונית של

שיטות אימות ובדיקה של פחת

כל אמצעי הגנה זקוקים לבדיקות תקופתיות לצורך הפעלה, כולל  ממסר הפחת. אימות פחת נחוץ על מנת להיות בטוחים כי  מפסק הגנה הדיפרנציאלי (עוד שם למכשיר הזה) יעבוד במקרה הצורך.

זה קורה כאשר זרם דליפה מופיע מעל לסף המותר, כתוצאה מכך, הפחת מנתק  את החשמל לקבוצת הצרכנים שמחוברת אליו

תדירות בדיקות לממסרי פחת יכול להיות מפעם בחודש לפעם בחצי שנה.

למעשה, עבור מערכות חשמל ביתיות  זה מספיק לעשות בדיקה כל שישה חודשים  אולם בתעשייה בה לוח חשמל יכול להיות מותקן בתנאים קשים יותר (אבק, חום) הבדיקה מבוצעות על פי לוח זמנים, הנתונים נרשמים בדוח הבדיקה.

ישנן מספר דרכים לבדוק את איכות הפעולה של ממסר פחת.  הבדיקות הנכונות ומסורתיות ידועות, אבל יש גם עממיות :

  1. בדיקה בעזרת סוללות או מגנט (עבור פחתים אלקטרו-מכאניים, שבעצם אנו משתמשים);
  2. בדיקה באמצעות כפתור "TEST" או "מבחן"
  3. בדיקה עם מנורה;
  4. באמצעות ריאוסטט;
  5. בדיקה על-ידי המכשיר

הראשון ברשימה דורשים מינימום של ציוד או לא דורשים את זה בכלל, ולכן  הם זמינים לכל אחד.

שתי השיטות האחרונות של בדיקות הם עבור חשמלאים או בודקים.

מגנט או סוללה

זוהי הדרך הפשוטה ביותר לבדיקה, היא אינה מצריכה הרכבה של המכשיר ולא צריכה חשמל

נדרש להעביר  ידית המתג למצב "ON" ו להביא  את המגנט לצד המכשיר.  הפחת חייב "לקפוץ" (לכבות)

אם זה לא קורה, קיימות האפשריות הבאות :

המגנט חלש מדי מכדי שהפחת יגיב או שהפחת לקוי, אז צריך לבדוק אותו בשיטה שנותנת תוצאה מדויקת יותר.

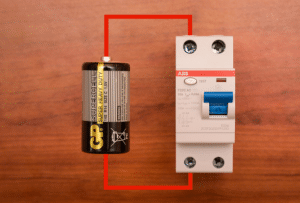

כדי לבדוק את פעולת הפחת על ידי הסוללה, יש צורך לחבר חוט באורך של 10 ס"מ לפחות לכל אחד מהחיבורים הפחת

(ללא קשר אם הוא חד פאזי או תלת פאזי).

לאחר מכן, להעביר את הידית למצב "ON" ולגעת ביציאות הפלוס והמינוס החשופים של הסוללה. גם בפורמט סוללה  מסוג אצבעות AA.

על ה-פחת לנתק. מהירות הניתוק תלויה בסוגו – אם היא סלקטיבית, היא לא תעבוד באופן מידי, אלא לאחר זמן שנקבע מראש (למשל, חצי שניה), אך היא תעבוד ותנתק

אם המכשיר לא מנתק, החלף את נקודות המגע עם פלוס מינוס. חוסר תגובה פירושו שהסוללה חלשה. יש גם אפשרויות שהפחת הוא אלקטרוני או שהוא לקוי.

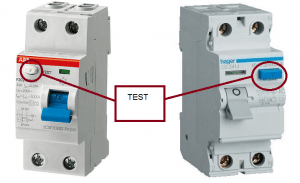

דגמים רבים של יצרנים מובילים מצוידים במבחן מובנה, המאפשר לדמות דליפת זרם. זה מופעל על ידי כפתור "T" או "TEST "

בגוף המכשיר.

המתודולוגיה לבדיקה כזו היא כדלקמן. ראשית נדרש לחבר את הפחת לרשת חשמל ולוודא את איכות החיבור.

לאחר מכן החל את מתח ההפעלה על הפחת וללחוץ על כפתור " TEST " 5 פעמים, המכשיר אמור לעבוד 5 פעמים מתוך 5

בדיקה זו נחשבת כמספיקה למכשיר המשרת את מערכת החשמל הביתית. כפתור ה"TEST " כולל מעגל המותקן בפחת ויוצר באופן מלאכותי דליפת זרם בסדר גודל כזה שהמכשיר צריך לפעול. איכות הבדיקה אינה תלויה בנוכחות עומס.

אם הפחת אינו פועל בעת לחיצה על הכפתור, יש שתי אפשרויות: הוא נכשל לחלוטין, או שרק מעגל הדמיית הדליפה לקוי.

אחרת, הפחת עדיין יכול לעבוד אם מתרחשת דליפה של זרם אמיתי ואז ניתן לקבוע את ביצועיו רק באמצעות בדיקות מורכבות יותר, המתוארות להלן.

ללא קשר לתוצאותיהם, יש להחליף מכשיר עם מעגל בדיקה לקוי.

אני באופן אישי רואה את הבעיה בבדיקה זו, אבל זה נושא גדול וכואב ולכן לא נפרט כאן

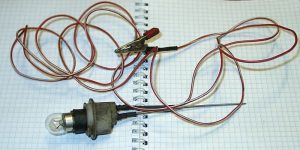

בדיקה עם מנורה

לבדיקה זו צריך להרכיב מעגל חשמלי פשוט, כמו במעבדה בפיזיקה. מהותה היא לדמות את דליפת הזרם, בו הפחת חייב לעבוד.

ההתנגדות החשמלית של המעגל מחושבת בהתאם לזרם דיפרנציאלי.

במכשירים ביתיים ערכו הוא 30 מילי אמפר (סף ללא שחרור הבנאדם).

נוסחת החישוב מחוקיו של אוהם: R = U / I, ההתנגדות היא המתח המחולק בזרם.

הזרם מסומן במאפייני הפחת  30 mA. המתח של רשת משק הבית הוא 230 וולט.

230 V / 0,03 А = 7666 Ом

– 7,7 кОм ההתנגדות הכוללת של מעגל הבדיקה כוללת צריכה

מנורה 10 וואט, מתאימה לבדיקה הזאת.

פרסום

לגעת  עם הפאזה בשקע עם אחד המוליכים והשני צריך להיות מחובר למגע הארקה. על מכשיר הפחת לנתק

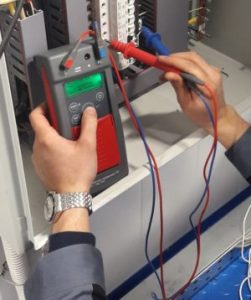

בדיקה על ידי מכשיר

.

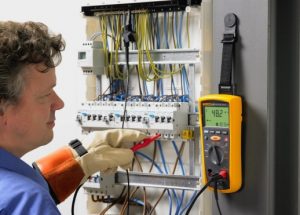

במפעלים, מעבדות ותעשייה, בהם בדיקה תקופתית היא  חובה לכל המכשירים, נעשה שימוש במכשיר מיוחד לבדיקת פחת.

דוגמה למכשיר כזה הוא MRP-201  ומכשירים מקצועיים אחרים.

הם מאפשרים ללא מעגלים נוספים לבדוק את הפרמטרים של הפחת מסוגים שונים, עם מגבלות שונות על הזרם הדיפרנציאלי









בעצם  מה היא ההצעה שלי ?

ניתן לנסות לשחזר ביצועים של פחת שלא עומד במבחן.

התברר שלפעמים ניתן לשחזר מחדש את המכשיר על-ידי בדיקה עם זרם דיפרנציאלי יתר.

לדוגמה, הותקן פחת ברגישות   30мА, אז נדרש לבדוק אותו ב 100мА или 300мА. זה לא לוקח הרבה זמן וזול / מהיר יותר במקום להחליף  אותו ישירות ומיד.

בדיקה  או העמסה על ידי שימוש בזרם דיפרנציאלי "מוגבר" לא מסוכן כי מכשיר בדיקת פחתים, למשל  MRP-201 לא נותן מיד את הערך של הזרם  ועושה את זה בהדרגה לערך הנקוב של הזרם הדיפרנציאלי.

לעתים קרובות, עבור פחת 30мА היה מספיק להגדיר 100мА במכשיר.

זה ניסיוני האישי (לא המלצות של יצרני פחת או מכשירי מדידה)

התוצאה היא 50/50. במקרה זה, לא מאבדים זמן.

בדיקה / שחזור אורכת לא יותר מדקה ואינה דורשת עבודת הכנה

MASTAQ
