כיצד לזהות ניתוק אפס ברשת תלת פאזית?
פשוט מאוד. להתקין ממסר בקרת מתח תלת פאזי עם הפונקציה של ניטור ניתוק של הניוטרל
פרסום

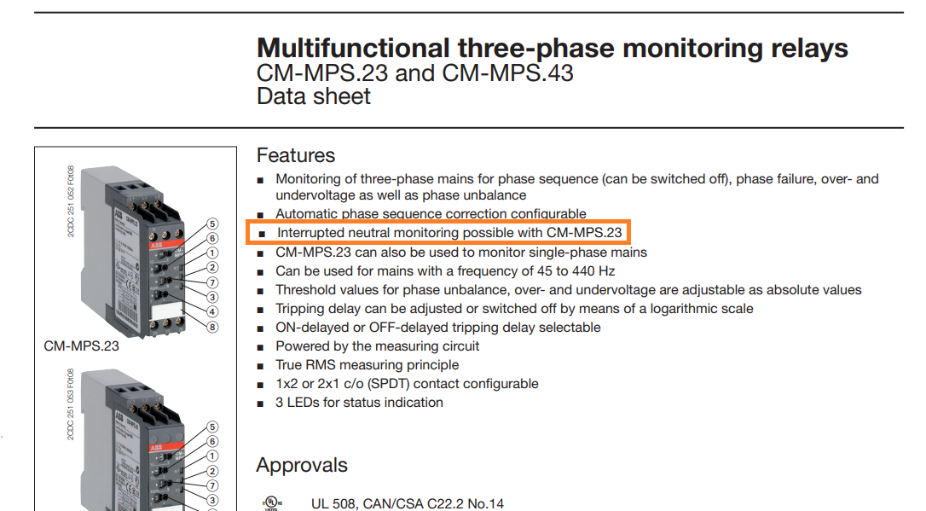

מסתבר שהם כבר קיימים. כך, למשל, בקטלוג ABB
Function:
Over- and undervoltage monitoring
Phase failure detection
Phase unbalance detection
Phase sequence monitoring
Interrupted neutral monitoring
כתוב "בקרת הניתוק ניוטרל" דגמים
CM-MPS.11, CM-MPS.21, CM-MPS.23
לא זול
למעשה, זהו ממסר ניטור מתח תלת פאזי קונבנציונלי לחיבור ארבעה חוטים
ניתוק אפס (ניוטרל) מתבצעת בעקיפין, על ידי הטיית (אי איזון) מתחי פאזה. אם עומסי הפאזה זהים, אז מתחי הפאזה יהיו זהים – הממסר אינו מגיב לניתוק אפס בשום צורה. נכון, הצרכן הוא גם לא מרגיש את זה – הכול מתפקד כרגיל עד להפרה של איזון העומסים
ממסר מתח פשוט וזול עושה את אותו הדבר ובנוסף יש אינדיקציה לנוכחות מתחי פאזה (LED אחד לכל פאזה). רק חצי מהגודל

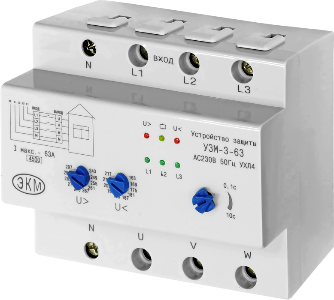

כל אותן פונקציות זמינות עבור התקן ההגנה הרב תכליתי עבור רשת תלת פאזית. רק זה מכיל מגען חזק, 63 אמפר מובנה למיתוג ישיר של העומס
בנוסף, למכשיר הזה יש את הפונקציה של בקרת תדר רשת (45..55Hz). זה מאפשר, למשל, לחבר עומס תלת פאזי
לגנרטור רק לאחר שמנוע הגנרטור מגיע למהירות שנקבעה
מסקנה
ממסרי שהוכרזו כניטור הניתוק ניוטרל:
מתרחש זיהוי של ניתוק ניוטרל ברשת המנוטרת על ידי הערכת אסימטריית הפאזות. בעת ניטור רשת עם ניטרלי לא עמוס, כלומר.
פרסום
סימטריית בין שלושת הפאזות, ניתוק אפס יכול לא להתגלות.
במקרה של עומס א-סימטרי כאשר הניוטרל מנותק, הנקודה הניטרלית של הכוכב מוזזת, והממסר רושם – ניתוק אפס
אז מה לעשות? מי יעזור לנו?
אני חוזר, אבל זו דעתי האישית
למעשה, המכשיר היחיד לשליטה פיזית ישירה על נתק הניוטרל ברשת החשמל – ניתור לולאת התקלה
המטרה העיקרית של המכשיר היא ניטור מתמיד של זרם הקצר וההתנגדות של מעגל הפאזה-אפס של הרשת. אני מדגיש: ניתור. לא בדיקה בהפעלת המיתקן, ולא בדיקה עקב שינוי היסודי – אלא: ניתור. הצעתי למפתחי התקני הגנה בישראל – לא משכנעת, כנראה
MASTAQ
תגובה אחת
השאלה הייתה הגנה מניתוק האפס במע' תלת פאזית!
לכן יש היום פטנט ישראלי חדש.
אני שמח לבשר שיש פתרון אמיתי ישראלי עם פטנטים רשומים בעולם
הפתרון ניקרא NFPR(neutral failure protection relay)
המכשיר מתאים לחיבורים חד פאזי,דו פאזי וגם תלת פאזי,
ה-NFPR לא מנתק את אספקת החשמל למיתקן בחוסר פאזה!
