שמות המאמרים נוצרים על ידי מנהלי האתר, ולכן לפעמים השמות מעניינים יותר מהמאמרים. אבל במקרה זה, המחבר חשב כיצד לתת שם למאמר בכדי להעביר את המשמעות
יצא – הגנה דיפרנציאלית של אספקת החשמל עם מיקום עצמאי של בקר המתח מעגלי מתקן. נעצור על – בקרת מתח עצמאית.
פרסום
לא מסכימים – תתקנו. הרעיון לא יתאים לכתיבת עבודת גמר לדוקטורט, אבל כחידה לאולימפיאדה תלמידי בית הספר, זה יעבור. שזה לכשעצמו לא רע, אבל זה גם יכול להפוך לפתרון שימושי לבית ולמשפחה
בכל בית יש לוח חשמל עם מפסקי זרם ומפסקי מגן (ראשי או לשדות או מעגלים יוצאים בנפרדים) ושקעים מרחוקים והממוקמים ברחבי הבית. כעת אנו קובעים את המשימה – להוסיף הגנה מפני מתח יתר ונפילת מתח. במקביל, אנו קובעים את התנאי – יוצרים את כל החיבורים רק דרך שקע (בלי התקנות אביזרים בלוח החשמל). ובכן, החשמלאי יגיד: מה הבעיה. ייקח התקן הגנה מפני ברקים, יחבר אותו לשקע, ואליו יחבר מכשיר חשמלי שצריך להגן עליו
בודקים את העבודה. המכשיר עושה את העבודה שלו. מכבה את המתח כאשר המתח עולה ויורד. כאשר חוזר מתח ומתייצב, נדלק מחדש. חסרון ברור של פתרון זה – אחרי הכול, הממסר מגן רק על שקע (עומס) אחד, ושאר השקעים והמכשירים נותרו ללא הגנה.
- נזכור (זה אני אומר לעצמי) שמפסק מגן יכול להשתמש כאמצעי לניתוק. (כתבתי על זה מאמר שלם פעם)
- מידע מלא על המתח ניתן לקבל בכל שקע
- באמצעות מעגל תלת-חוטי(חד פאזי), נוכל להשתמש בחוט הארקה
מהות הרעיון וההצעה

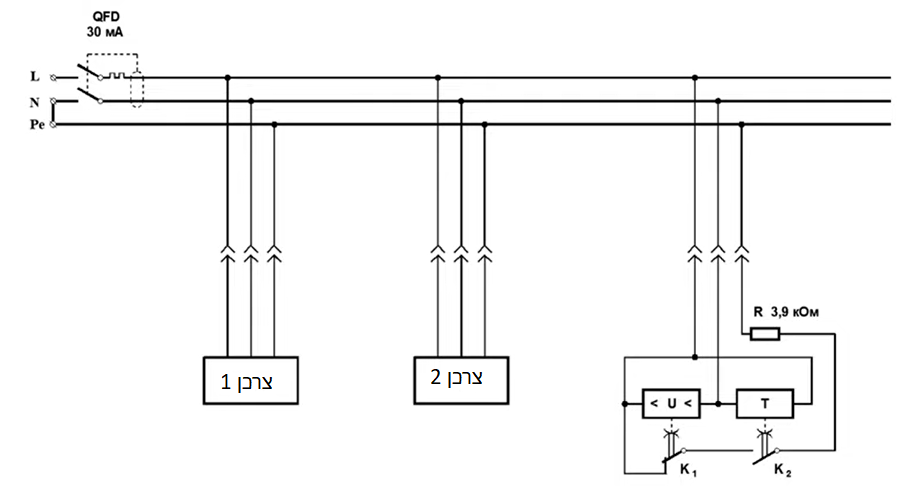

בתוך התקן מגן ברקים אנו מתקינים את הנגד למשל 3.9 קילו אוהם (זהה כמו בתקע לבדיקת שקעים)
כאשר המתח יורד או עולה מתחת או מעל המוגדר, הנגד זו יתחבר בין מסופי האפס והארקה של השקע
וללא קשר באיזה שקע אנו נמצאים, מפסק מגן בלוח החשמל יעבוד, ינתק את החשמל ויגן על כל המכשירים מחוברים. ואם ננסה להחזיר את החשמל (לעלות את הממסר פחת חזרה), והמתח עדיין לא תקין, אז לא נצליח
נניח שיש סיבה לנפילת מתח. לדוגמה, התנגדות המעבר של חיבור גדלה. אם התגובה הנכונה אינה קיימת, זה יכול להוביל לשריפה. ואז לקשת (ולא להיפך)
הָהֵן. עם גרסה מחודשת (במחיר אגורה) למגן ברק רגיל, אנחנו מקבלים התקן הגנה לכל הבית. פשוט מחברים אותו לכל שקע הכי רחוקה ואפילו בלי מכשיר מחובר אליו, הוא יגן על הבית
בחלק השני, נדבר על אותה הגנה דיפרנציאלית של עם בקרת בערוץ רדיו ממיקום עצמאי של חיישן המתח של מעגלי חשמל

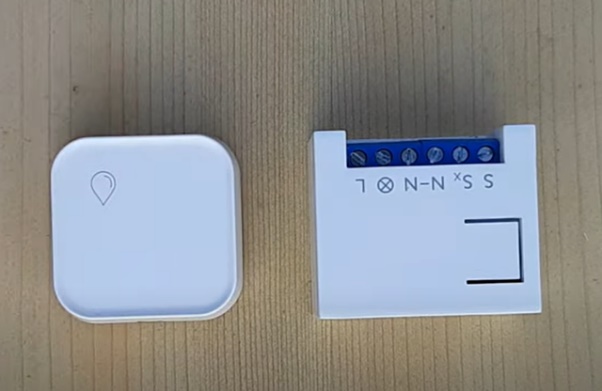

כלומר, הבקרה תתבצע באמצעות ערוץ רדיו. בחלק הראשון, דיברנו על מכשיר המגיב למתח יתר או תת-מתח ומשדר אות לאורך חוט ההארקה (כמו במקרה של בדיקת ממסר פחת באמצעות בודק שקעים). בחלק השני הזה נשקול את המשימה של נטישת השימוש בכל מוליך. נשיב מה לעשות אם פשוט אין מוליך הארקה, מעגל דו-חוטי. ערוץ הרדיו יבוצע עם שימוש ברכיבי רדיו זמינים – חיישן רדיו ויחידת בקרה, בעצם ממסר רדיו
מכשירים אלה יהיו בקשר זה עם זה, מבלי להיות מחוברים לרשתות כלשהן. Wi-Fi נחוץ רק בהתחלה להגדרה
פרסום

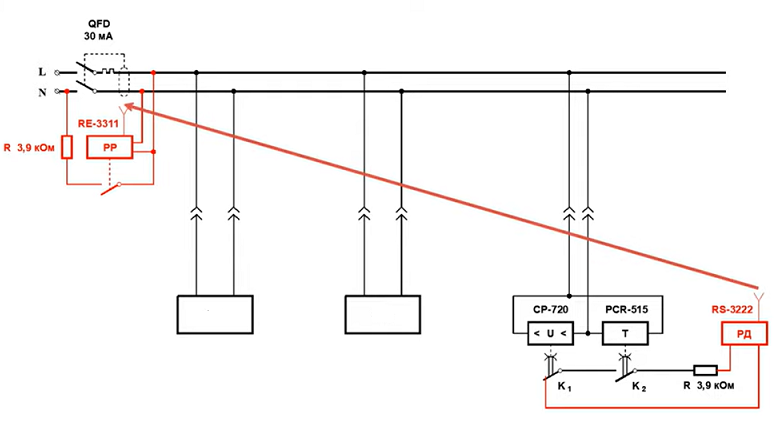

מפסק מגן משולב עם ממסר רדיו
מגן ברקים ידרוש רק תוספת אחת (חיישן רדיו) ויישאר באותם מידות. חוץ מזה, בלי לשנות את ההגדרות
בפספורט של חיישן הרדיו מצוין שהטווח שלו הוא 30 מטר. כדי להיות בטוח, השתמשו בכבל מאריך לניסוי. נישא ל-20 מטר, מופרדים על ידי מחיצה, קיר לבנים ומעטפת פלדה של מכולה. אני חושב שיש מספיק מכשולים. המבחן הושלם בהצלחה.
אז בואו נסכם. יש לו בקר קווי או רדיו, עבור מעגלים תלת-חוטיים ודו-חוטים. אני מציין שוב שהם מאפשרים לנו לשלוט במתח בכל נקודה ברשת. כל מכשיר מרחוק תאסוף מידע מפורט יותר על תקלות ממה שאפשר עם ממסר מתח המותקן בלוח החשמל
כדוגמה, לקחתי גרסה עם שימוש במגן ברקים. כמובן, שאפשר לבנות התקן, בנוי ממסר מתח, טיימר ונגד כמכשיר בנפרד
