גישות חדשות בתכנון לוח חשמל ביתי

תכנון לוח חשמל לבית יכול להיות תהליך מורכב, במיוחד כאשר המציאות מחייבת אותנו לחשוב מחוץ לקופסה. חבר שלי, חשמלאי בדימוס, פנה אליי לעזרה כשהתקשה להתמודד עם האתגרים החדשים בעבודתו העצמאית. תוך כדי שניסיתי לעזור לו להבין את שכר הטרחה המקובל למתכנני חשמל, הבנתי שהשיטות המסורתיות לא תמיד מתאימות לכל מצב. יחד, פישטנו ושדרגנו את תהליך העבודה שלו, תוך מתן דגש על תרשימים ויזואליים פשוטים וברורים, שמקלים על הבנת התכנון ומפחיתים את הסיכוי לטעויות. למרות שאני מניח שהשיטה שלנו לא תהיה פופולרית בקרב מתכננים מקצועיים, היא עשויה להתאים במיוחד לבנייה פרטית וללקוחות ביתיים.

חבר שלי שהוא חשמלאי, עזב את התפקיד במשרד ממשלתי, בדימוס כעצמאי, מתפרנס על ידי עבודת תכנון. הוא לא צעיר ונמרץ כמו קודם, קשה לו ללמוד דברים חדשים שהוא לא היה קשור אליהם כשכיר – מיסים, התחשבנות עם לקוחות וכו'

ביקש ממני עזרה, והסברה

כשפתחתי באינטרנט חיפוש על שכר טרחה עבור מתכנני חשמל, הבנתי שהוא לא מסתדר ואז המלצתי לו שיטה אחרת

פרסום

יחד אתו, שינינו ופשטנו את עבודתו

יש להדגיש, כעת אני מדבר על תכנון לוח חשמל ביתי או דירתי, בלבד

הקובץ החשוב ביותר להתחיל בהרכבת לוח חשמל הוא התרשים.

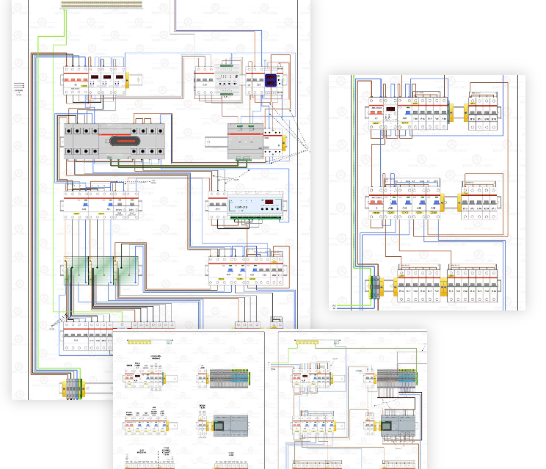

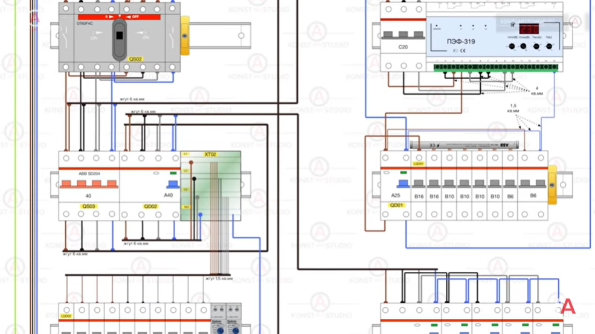

אז קודם כל הוא מצייר דיאגרמה ויזואלית של הלוח

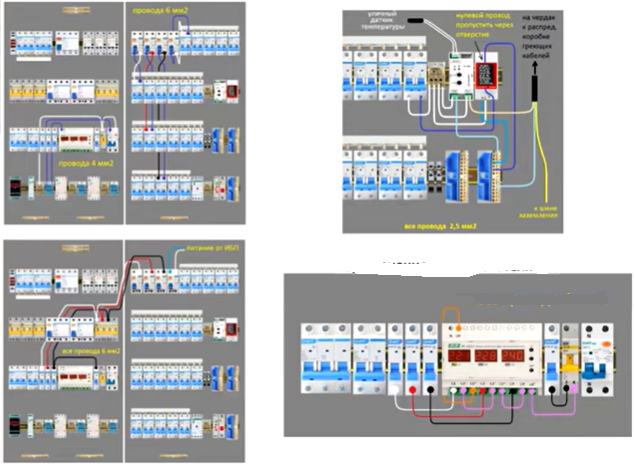

כן, יש דיאגרמות של חד קוי, ויש דיאגרמות עקרוניות. המטרה היא להכין את התרשים כך שאפילו עקרת בית תוכל להבין אותם.

הדבר נעשה על מנת למזער את הסיכונים לטעויות שעלולות להיווצר בין שלבי התכנון לבין השקת לוח החשמל המוגמר לפעולה. התרשים מועבר באופן אלקטרוני בפורמט JPG (PDF לפי בקשה). התרשים מציין גם את כל קטעי הכבלים לקווים יוצאים וכל הציוד מסומן".

לא עושים מסגרת, אין התייחסות לתקנים וחוק החשמל או כל מני קוסינוס פי.  המידע הזה הוא מטבעו חסר תועלת ואם הוא נחוץ, המידע הזה יהיה אצל המעוניין

תשלום. התחשבנות עם הלקוח:

סופרים את כל האלמנטים אליהם צריך לחבר חוטים. בלקים מהדקים, פסים, מפסקים וכו'. האלמנט – יש לו מחיר. מחיר יחיד

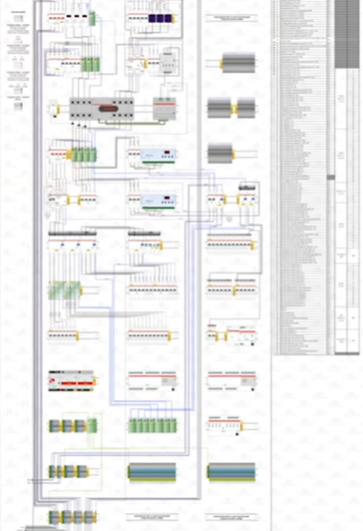

לדוגמה, בתוכנית הלוח שבצילום יש 75 אלמנטים. המחיר עבור אלמנט 40 ₪. כלומר אומדן הפרויקט 3000 ש"ח

בתיאוריה, מספר האלמנטים בלוח יכול להוות אינדיקטור למורכבות הפרויקט.

זה ברור ללקוחות. והם יכולים לבדוק את המתכנן בקלות.

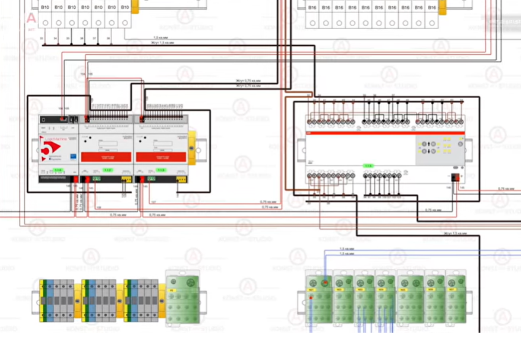

למחיר קצת  עם יותר אלמנטים, נגיד 50 ₪ אלמנט, יחד עם תרשימים ויזואליים, מובנים לכולם, אפשר לקבל גם חישובים מפורטים מאוד. זהו קובץ בפורמט אקסל, המפרט לחלוטין את כל הרכיבים: לא רק את שם (לדוגמה, מפסק מגן או מא"ז), אלא גם את כל החומרים המתכלים – חוטים, מגשרים, מהדקים, פסים וכו'. בנוסף למק"ט וכמויות, החישוב מראה מחירי שוק ממוצעים, גדלים, מפרטים, תמונות ואפילו קישורים למוצרים עצמם לבדיקה. כל זה נעשה על מנת לרכוש בדיוק את הדרוש להרכבה הבאה של לוח חשמל מודרני.

כמו כן, ניתן לבקש ולקבל תכנון מפורט יותר – תמונות עוקבות מתווספות, פעולות עוקבות להרכבת הלוח (שלב אחרי שלב)

אבל כמו שאומרים, בכל בדיחה יש את החלק של בדיחה. כמה מילים ברצינות. הנושא "חלקלק" – הדמיה של שרטוטים  לוח חשמל או תרשים חזותיים של לוח חשמל.

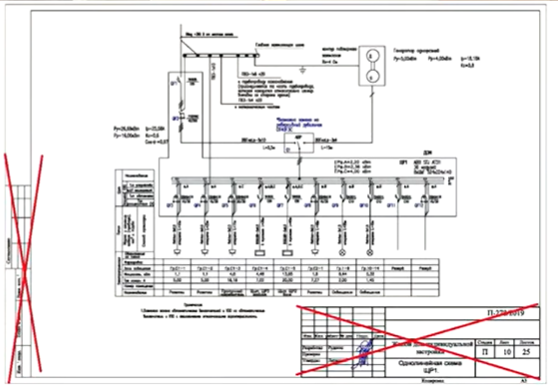

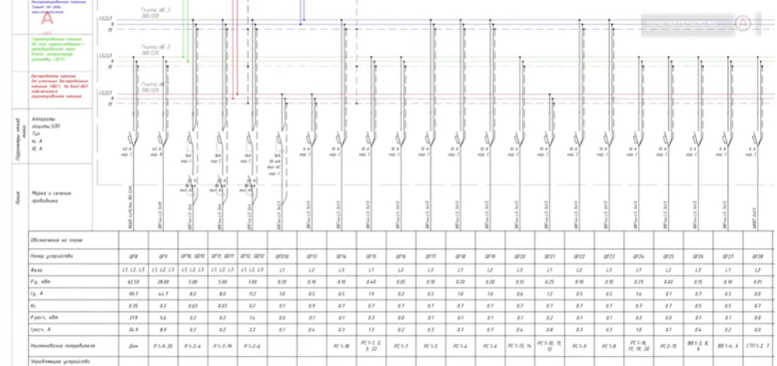

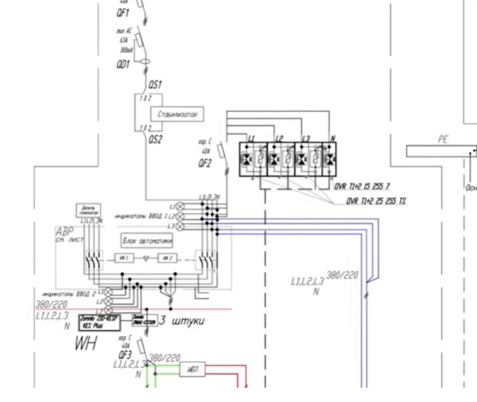

יש כנראה תקנים לתיאור שרטוטי חשמל של לוחות החשמל.  זה שרטוט או חד קווי או וסכמתי. אבל העובדה היא שכדי להבין את התוכניות האלה, צריך ידע מסוים

פרסום

אם במגזר התעשייתי איכשהו מתמודדים עם זה, אז במגזר פרטי, משק הבית יש מספר בעיות עם זה. זה לא סוד שלעתים קרובות לא רק תיקונים ובנייה, אלא גם הנדסה ומערכות מטופלים על ידי כוח אדם מיומן בצורה נמוכה, הן מבחינת התמחות והכרת השפה העברית בכלל, וכפרט בקריאת שרטוטים.

אנחנו חיים במציאות שבה הכול רחוק מלהיות כמו שצריך. כלי המאפשר להבין טוב יותר מה קורה ומה צריך לעשות לכולם הוא ציור הדמיה.  מי מתקין, מי בודק ומי מתחזק הם יותר קל להבין ולדבר ביניהם. ואם זה ברור יותר, יש פחות סיכוי לטעות

זה יכול להיקרא גם שרטוט התקנה וגם עיצוב או אחרת. אני חושד שההצעה הזו לא תהיה פופולרית בקרב מתכננים, אבל אני חושב שהיא תמצא את מקומה בבנייה הפרטית (עבור לקוחות ביתיים ותוכניות פשוטות, שיטה זו עשויה בהחלט לעבוד)
