הארקה מודולרית (אלקטרודות, מוטות אנכיות)

הארקה מודולרית (אלקטרודות, מוטות אנכיות) היא המצאה גדולה של המחצית השנייה של המאה ה 20

אבל לא תמיד זה עוזר, אפשרי ונותן תוצאות מהנדס החשמל MASTAQ  חולק אתכם חוויות בנושא. חשוב לציין ולהדגיש, שמדובר על המאמר לידיעה בלבד ולא על ההיתר לשימוש לפי החוקים והתקנים

פרסום

חפשנו פתרונות וגילינו הרבה בתחום הזה

אחד מהם:

צלחת במקום מוט הארקה

צלחת הארקה היא התפתחות חדשנית של יצרני מערכות הארקה. במונחים של יעילות, הארקה משטחית גדולה פי כמה מאשר המתחרה הקרוב ביותר – אלקטרוליטי, עם מחיר דומה ואזור ההתקנה קטן יותר.

חלק בלתי נפרד מכל מערכת הארקה הוא אלקטרודה הארקה. על פי הנוסחה, משטח מתכתי בעומק של 0.7 מ' עומק, יש התנגדות להתפשטות זרם:

איפה

D – הוא הקוטר שווה ערך של הצלחת, מ ';

ом*м   התנגדות הקרקע,  –  ῤ

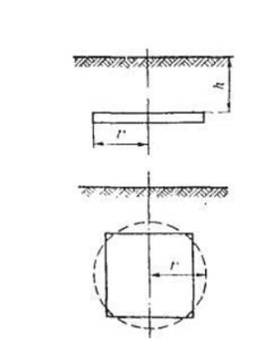

איור 1

צלחת הוא בדרך כלל עגול או מלבני. לצלחת מרובעת או מלבנית, הקוטר השווה נקבע על פי הנוסחה:

S- הוא שטח הצלחת, m2.

על סמך החישובים ניתן להסיק את המסקנות הבאות:

• הגדלת קוטר השווה של הצלחת מעל 1250 מ"מ אינה יעיל, כי עם עליה נוספת ההתנגדות הארקה מתחילה לרדת מעט;
• על פי שיקולים כלכליים וטכנולוגיים, רצוי ליצר את האלקטרודה בצורה מלבנית

1450X 710 מ"מ, לא פחות מ 3 מ"מ עובי

• גדלים אלה שקולים לצלחת עגולה בקוטר של כ -1.13 מ '.

איור 2

גרף של השינויים בהתנגדות של צלחת הארקה בהתאם התנגדות של הקרקע עבור צלחת עם קוטר שווה D = 1.1 מ ',

עם עומק ההתקנה h = 0.7 מ', תוך התחשבות במקדמים עונתיות k₁=2.5

הממצאים והנתונים של התרשים אומתו על ידי בעלי מקצוע על צלחת אלקטרודה התקנה בפועל. בהתבסס על התוצאות שהתקבלו, הטבלה זאת יכולה להיות מומלצת לשימוש על ידי מתכנני הארקה ללא חישובים נוספים.

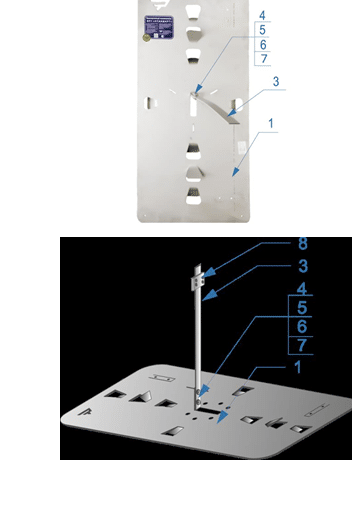

על בסיס חישובים וניסיון במהלך העבודות  של התקנה של מערכות הארקה, פיתחו ומייצרים מתגים צלחות הארקה כסדרה. נכון לעכשיו, משטחי הארקה "Standard" מיוצרים לשימוש במתקנים תעשייתיים, בהם מוטלות דרישות הארקה קפדניות.

Economy" " לשימוש בבניית דיור הפרטי

האלקטרודות מציגות תוצאות גבוהות כאשר משתמשים בהם יחד עם תחליף קרקע לשיפור מדידת התנגדות – המינרלי ומלח אלקטרוליטי

אלקטרודות הארקה מיועדות לעבודה כחלק ממערכות הארקה:

• בתנאי המדבר ;
• בקרקעות בעלות עמידות התנגדות חשמלית גבוהה (סלעית או חולית), עם התנגדות סגולית 100-1500 Ом*м כאשר התקנת הארקה בעומק אינה אפשרית או שאינה כלכלית;
• בתנאים של שטח מוגבל עבור הארקה אם יש צורך להשיג ערכים נמוכים של התנגדות הארקה (1.5-2.0 אהום)

כל האלמנטים של הארקה עשוי נירוסטה

חיי השירות של צלחת הארקה לא פחות מ -30 שנה.

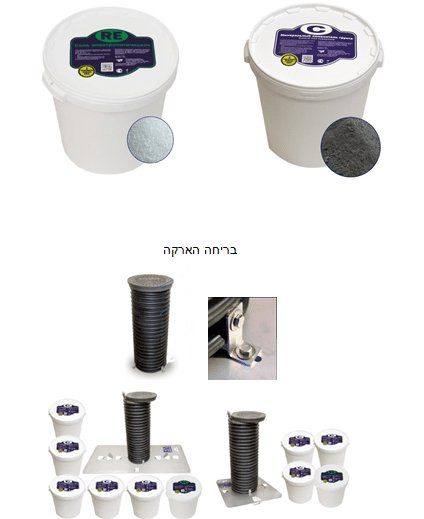

תחליף מינרלי

נועדו לצמצם ולייצב את ההתנגדות המעבר "הארקה האלקטרודה – אדמה" על ידי הגדלת מוליכות חשמלית באזור (מסביב) האלקטרודה, ללא קשר להרכב וטמפרטורה של הקרקע הסמוכה.

לאחר ההתקנה, החומר שומר על התנגדותו הנמוכה באזור אלקטרודה הארקה לכל אורך החיים. ידידותי מבחינה אקולוגית.

מסופק כתערובת יבשה ב 25 ק"ג דלי פלסטיק. זה יכול לשמש הן כתערובת יבשה וגם כפתרון ,כאשר מעורבב עם מים, יוצר ג'ל מוליך חשמלית הומוגנית. המאפיינים החשמליים והפיזיים של הג'ל נשארים קבועים במשך זמן רב בטווח טמפרטורת העבודה +60 C.

יישום אפשרי:

פרסום

• הפחתה של התנגדות אלקטרודה הארקה,
• הרחבת השטח זרימה לאדמה
• שימור לחות טוב בקרקע חולית וסלעית

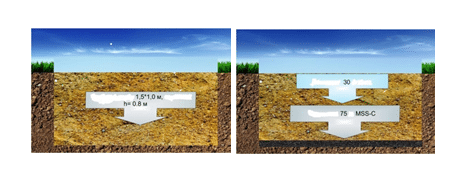

1. חפירת בור בעומק כ- 0.8 מטר
2. שופכים מים (30 ליטר) וחומר מינראלי (75 קילו)

3. קובעים אלקטרודה הארקה
4. מחברים בריכה

5. שופכים מים (20 ליטר) וחומר מינראלי שנשאר
6. ממלאים את הבור עם האדמה

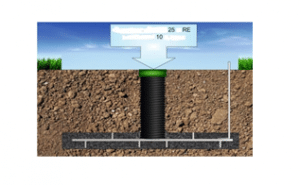

7. ממלאים את בריכה במלח 25 קילו ושופכים 10 ליטר מים

חורים מחורצים בצלחת נדרשים לדיפוזיה שחבות החומר מתחת ומעל

יש להדגיש, שהמאמר הוא לידיעה בלבד וללא היתר לשימוש לפי החוקים והתקנים

מהנדס החשמל MASTAQ
