הארקה, מערכת TT ובטיחות בחשמל

הארקה, מערכת TT ובטיחות חשמל

כבר ציינתי שבפגישתי עם החשמלאים, כשדיברתי על בחירה בין מערכות TT, TNC-S, ניתנה הערה שמערכת TT אינה מיועדת לשימוש בבניינים. עדיף לדבר על הסכנות של מערכת ה-TT בבתים ולא לקדם את  מה שאסור

נכון, היום השימוש בהארקת הגנה במיתקנים מועט ביותר

פרסום

אני מצטער שאני חוזר על עצמי

כדי להמחיש, בואו נצמצם את מספר הפאזות והמוליכים. אנו מניחים שכל צרכני החשמל הם חד פאזיים. אלקטרודות הארקה שנאי (שיטה) ומקומית של צרכן אינם מחוברים זה לזה

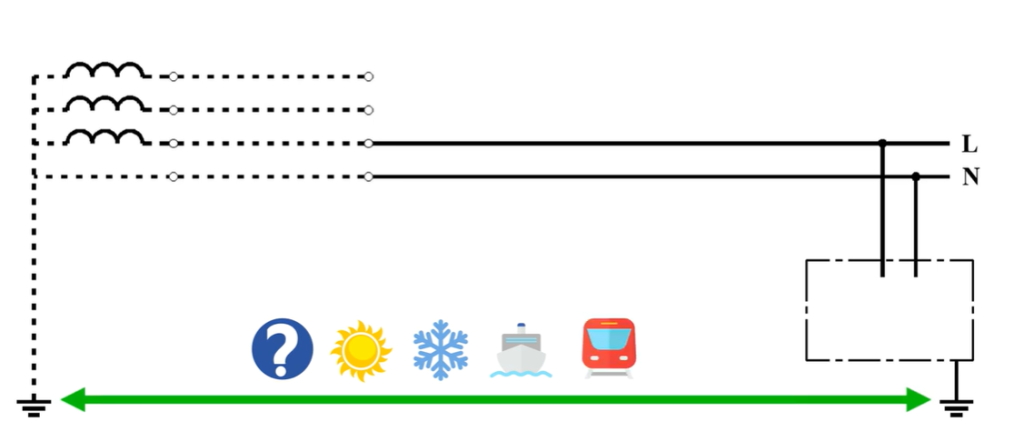

הם מחוברים דרך אדמה. אך תלויים במאפיינים לא ידועים: כמו קרקע, לחות, מזג אוויר, אתרי בנייה ונסיבות אחרות

נחזור לתרשים ונוסיף מבודדי רשת עילית. הכול ידוע על "המחלות" וההגנה של המערכת הזו ואין כאן שום תככים. לכן, אנו מציינים את אביזרי ההגנה הנחוצים

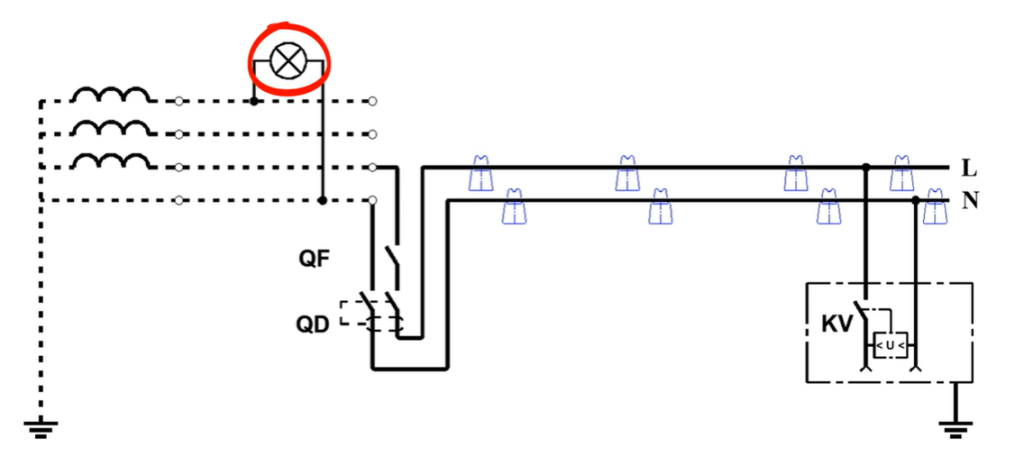

המלצה שלי, ראשית – בכניסה למתקן (לפני כניסה) להתקין מפסק זרם ומפסק מגן, השנית – להתקין ממסר מתח. איתו, אני מציע להקפיד על הכלל ההפוך – ככל שהממסר קרוב יותר לצרכן, כך הוא ישקף יותר חריגות. שלישית – לשם הבהרה, כדאי לצייר עומסי חשמל של צרכנים אחרים המעמיסים את רשת החשמל לפנינו. נגיד, מנורה שאינה מחוברת .בפאזה שלנו. עכשיו נשרטט כמה תרחישי תקלות ופעולות הגנה

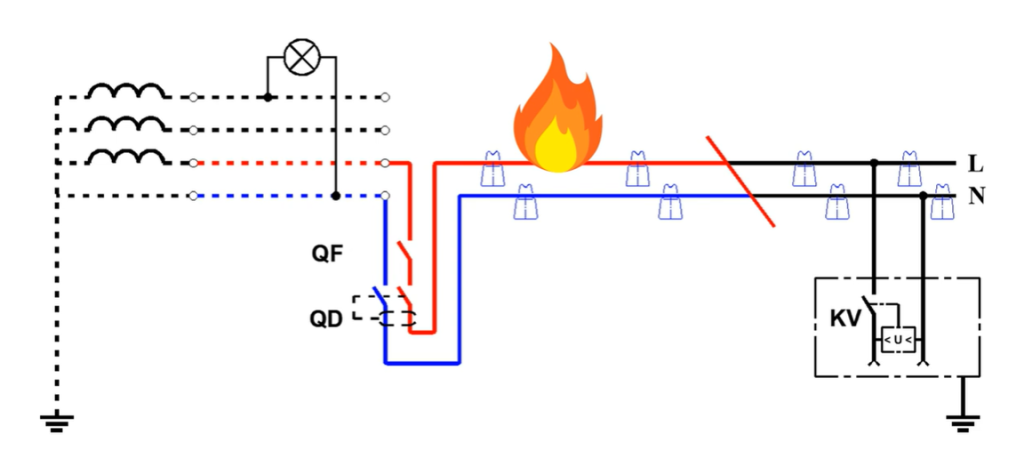

הקצר חייב להיות מופסק על ידי מפסק הזרם. מקווים שהוא נבחר נכון,  כך לא יהיה חימום מסוכן של המוליכים ושריפה.

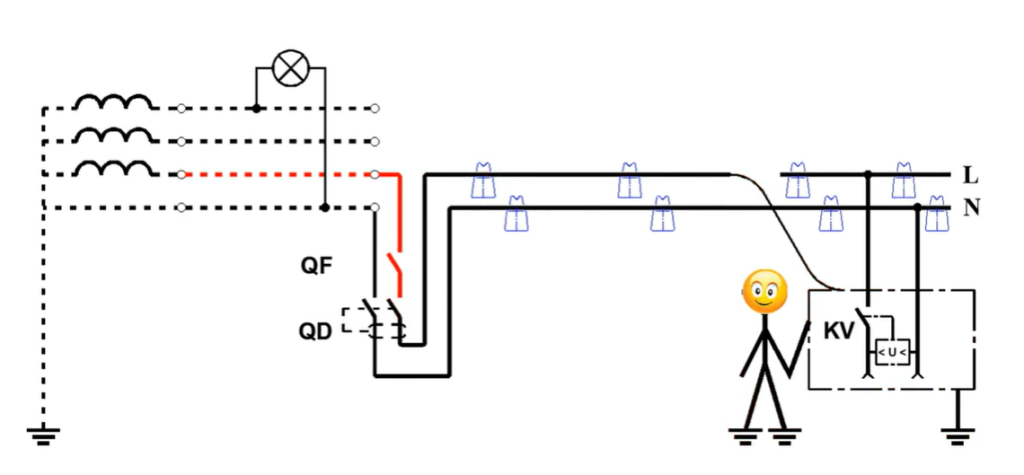

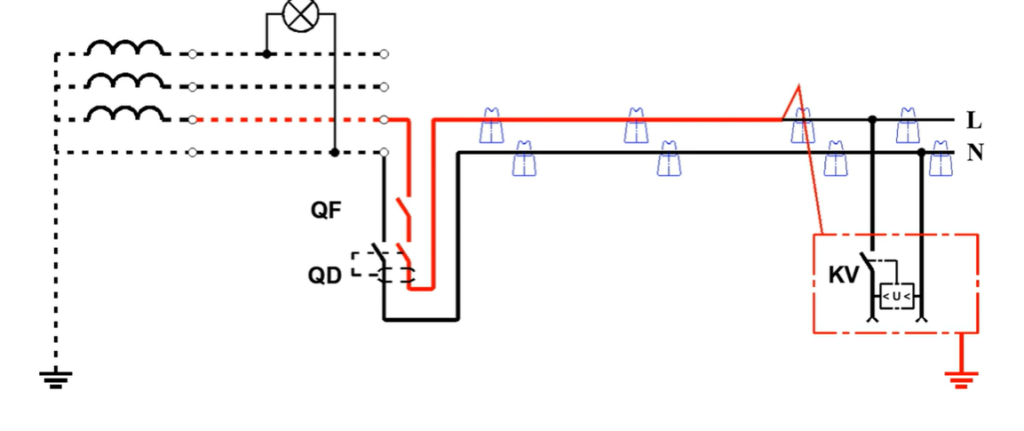

חוט נופל על חלקים מוליכים יגרום קצר לאדמה. כאן בטיחות החשמל תלויה ביעילות מפסק מגן. אם הוא ינתק בזמן, לא תהיה סכנה להתחשמלות.



באופן דומה, ההגנה צריכה לפעול במקרה התמוטטות הבידוד. ובכל מקום. ממבודדים על עמודים ועד בידוד בפנים, מוליכים, גופי תאורה וכו'. קצר לאדמה מפעיל מפסק מגן ואש לא יהיה סכנת התחשמלות.

פרסום

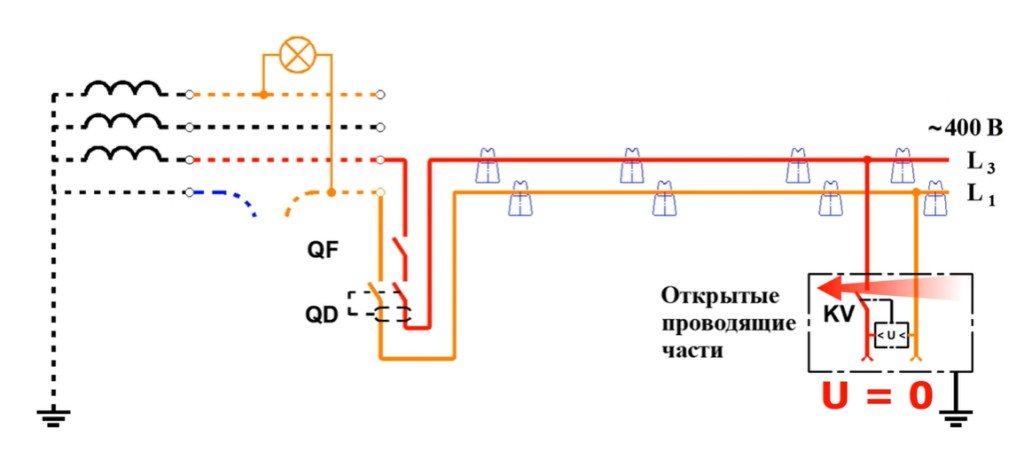

המצב הבא קשור לניתוק במוליך האפס ברשת החלוקה. המוליך האפס שלנו יישאר מחובר למוליכי הפאזה מחוץ למתקן החשמל שלנו, דרך צרכנים זרים. מתח יכול לקפוץ עד 400 וולט. אם העומס המותנה המוצג הוא כמה קילוואט, ולנו יש רק טלוויזיה ותאורה מחוברים, סביר להניח שהם ייכשלו, או שהם עלולים להתלקח. ממסר מתח צריך להגיב לניתוק כזה. כיבוי זה יציל את הצרכנים החשמליים שלנו, אבל מתח מסוכן יישאר על החוטים לפני ממסר. ניתוק מוחלט אפשרי בעזרת המפסק מגן אם הוא יקבל פקודה מממסר המתח. דיברתי על השיטה הזו במאמרים אחרים

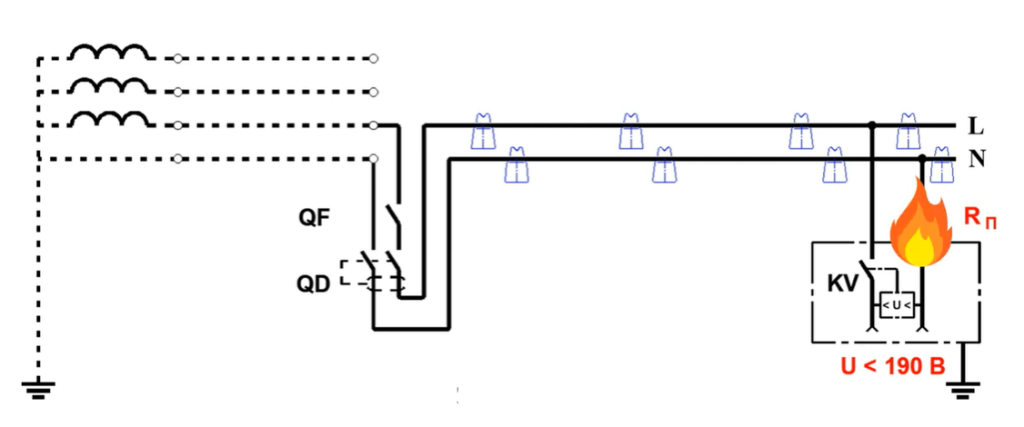

חשוב שהסכנה תיחשב לא רק בעלייה במתח, אלא גם ירידה. נפילת מתח מצביעה על בעיות שעלולות להוביל גם לשריפה. לדוגמה, עלייה בהתנגדות למגע מובילה לעתים קרובות לחימום מסוכן. ניתן למנוע חימום והצתה גם אם הממסר מתח נכבה כאשר המתח יורד מתחת למינימום שכויל. הימנע מהפעלה מחדש אוטומטית וחזרה למצב מסוכן, מאפשר שוב תקשורת עם מפסק מגן

כמובן, לא רשמתי את כל המצבים המסוכנים ופספסתי את השילוב המסוכן שלהם, אבל נגביל את עצמנו לכך
