הארקה – שאלות ותשובות.

 בענף הארקה ישנו כאוס מוחלט לכן אני מביא כאן מגוון שאלות ותשובות

ההשקפה שלי בתחום השיטות והפתרונות  של הארקות  הם די חד צדדית.

אני מבקש מהקורא להבין שאני לא מעלה את  הכתבה כחומר מקיף אלה מביע את נקודת המבט שלי ואת חוויתי,

בחלק מהטקסט אני מנסה להסביר את  נושא הארקה ב"שפה אנושית " ולכן  אני כותב בפשטות

פרסום

דבר שיכול להפריע לקורא מנוסה טכנית.

יש להדגיש שהידע שלי בתחום ההגנות והארקות מוגבל והוא מעשי בלבד.

במהלך השנים האחרונות, התעסקתי המון בהארקות ,ומכיוון שלא נתקלתי ולא זכיתי לראות הוראות כתובות עם תיאורי שיטות ונהלי התקנת אלקטרודות הארקה למדתי וצברתי ניסיון באופן עצמאי ולבדי.

באיזה שלב, בכדי לא לאבד את הניסיון הזה, התחלתי לרשום לעצמי  הערות, פתקים. על  מצבים, בעיות, חומרים, מוצרים ועוד

כתבתי ואני שומר עשרות מאמרים. אני לא יודע האם זה מבוקש  מעניין ושימושי ולכן היום אכתוב תשובות לחלק מהשאלות שלפעמים

אני שומע ונגלה האם תחום זה מעניין.

תחום הארקות (אני לא מדבר כעת על הארקות יסוד או ציוד) לא רק שהוא שערורייתי אלה גם מוזנח.

אנו כולם נלחמים, מתווכחים ודורשים להתקין בלוח החשמל אביזרים וציוד של חברות ידועות ומותגים

וממש לא מתעניינים באיכות או היצרן אלקטרודות הארקה ואביזרי הארקה.

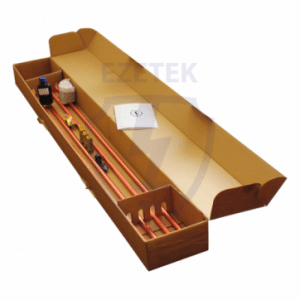

זה לא פחות חשוב. בארץ זה נקנה כפרזול. לדוגמה, כך זה נראה באירופה.







שאלות ותשובות

– מה גורם לקורוזיה

קורוזיה אלקטרוכימית מתרחשת במגע של שתי מתכות עם הבדל משמעותי בפוטנציאליים רדוקס + בנוכחות אלקטרוליט (לחות)

לדוגמה, נחושת ואלומיניום, פלדה ונחושת, פלדה ואבץ – באדמה רטובה או מכוסה במים מתעבים. במקרה זה, מתכת אחת פועלת כחומר תורם, והשנייה כחומר מחמצן.  הפירוש הדבר – מתכת אחת תתחמצן במהירות (המהירות יכולה להתגבר), והשנייה תהיה שלמה כמעט לחלוטין עד שהמתכת הראשונה תהיה חלודה לחלוטין.

בזוג פלדות הנחושת, גורם תורם = פלדה, חומר מחמצן = נחושת. עד שכל הפלדה תהפוך לחלודה, לא יקרה שום דבר לנחושת.

יתרה מכך אם נסגור את הפלדה בסוג הפלדה  או הנחושת מהאלקטרוליט (מים, לחות), אז הקורוזיה האלקטרוכימית תיפסק לחלוטין

ראוי לציין שאלקטרודות הארקה עם נחושת משמשים  זמן רב כציפוי איכותי.

הנקודה החשובה עבור אלקטרודה מפלדה שמצופה נחושת היא הטכנולוגיה של יישום הנחושת



לסיכום:

        חומר אלקטרודת הארקה ניתן לבחור לפי  PH הקרקע, לדוגמה מוטות  הארקה עשויים נירוסטה ונחושת משמשים במקרה של שימוש בקרקעות אגרסיביות עם ערכי PH מתחת ל  או מעל 8

        אם במוט הארקה (פלדה בציפוי נחושת, הכי נפוץ בארץ)  נסגור הרמטית גישה  של לחות למוט עצמו לחלק הפלדה (בקצות, במופה) על ידי סרט וגריז מיועדים לזה, האלקטרודה לא תחליד.

בכל מקום יש דעה שאלקטרודות הארקה צריכות להיות באורך של 3 מטרים. האם  זה חייב להיות 3 מטר?



        לא קריטי. אורך של 3 מטר… נולד עקב כך שבאחד המסמכים נאמר שאלקטרודת הארקה תהיה מינימום אורך  של 2 מטר,

ומטעמי נוחות ההתקנה, לפי גובה הבנאדם, מייצרים מוטות של 1.5 מטר.

למעשה, יכולים להשתמש באלקטרודה של 4.5 מטרים, 6 מטר ויותר, אם נצליח לקלוע.

  – האם התנגדות ההארקה תפחת עם עלייה בקוטר האלקטרודה הארקה?

האם אורך החיים של אלקטרודת הקרקע יגדלו עם עליית הקוטר שלה?



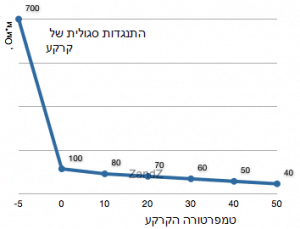

התנגדות הארקה מושפעת בעיקר משני גורמים:

ניתן לראות זאת מהנוסחה

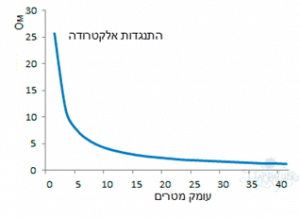

          עלייה בקוטר האלקטרודה  של הארקה משנה מעט את התנגדות הקרקע:

• כאשר מגדילים  את הקוטר פעמיים, ההתנגדות יורדת ב- 9% מהערך ההתחלתי

• כאשר מגדלים את הקוטר 10 פעמים, ההתנגדות יורדת בשליש

• כאשר הקוטר מוגדל פי 100, ההתנגדות פוחתת קצת יותר מפעמיים (60 %)

עבור אלקטרודה מפלדה עם ציפוי נחושת – הגדלת קוטר האלקטרודה אינה משפיעה על חיי השירות.

זה יהיה תלוי בעובי הנחושת, כמו שקורוזיה מפלדה תחל רק לאחר שהציפוי יפגע

עם זאת, אם נפגעת שכבת הנחושת עד הפלדה, עקב קורוזיה אלקטרוכימית, האלקטרודה תיהרס תוך 2-5 שנים

מדוע מוטות הארקה עם חיבור הברגה טובים יותר?

        מוטות הברגה מאפשרים התקנת הארקה מודולרית לעומק של יותר מ 30 מטר. הקצה, הראש החד,

מאפשר התקנה בקרקעות חימר וסלעים. לא במקרה באינסטלציה כל החיבורים הם הברגה.

חיבור הברגה מקטין את התנגדות המעבר, במיוחד אם משתמשים בנוסף גם בגריז.

כל חיבור מכני מתרופף, כך שניתן להשתמש בו לחיבור של 2 מוטות בלבד.

חיבור בהברגה הוא מרכיב חשוב מאוד מבחינה פונקציונלית שמאיצה משמעותית מאוד את ההתקנה.

החיבור בהברגה מבטיח חיבור איכותי והגנתו מפני קורוזיה בעומק  קשה,

אך אפשרי לבצע את הברגה ולשמור על ציפוי הנחושת על כנו, כך שהנחושת תישאר בכל האורך של הברגה ללא נזק.

יש להגדיש – שזה בנוי כך, שמקום חיבור ההברגה  של העובי זהה עם המוט.

מדוע בעת העמקת  אלקטרודות באדמה, נוצר רווח בין המוט לקרקע?

        קוטר המופה (אם משתמשים)  גדול משמעותית מקוטר המוט ובגלל השפעת רטט נוצר חלל ואין מגע בין המוט לקרקע.

לכן אני ממליץ לשפוך הרבה מים מסביב לאלקטרודה (ברדיוס של מטר) שהאדמה תהיה רטובה היטב לאחר ההתקנה

(כך שהמים יחדרו לעומק של 1-2 מטר). זה הכרחי מכוון שאדמה  שהיא יבשה ואינה גמישה וניידת הופכת להיות לניידת  באופן זמני

בשל לחץ המשקל שלה, היא ממלאת בהדרגה את החלל הריק ליד האלקטרודה.

ניתן למלא את החלל שנוצר במהלך ההתקנה בבוץ מוליך שניתן ליצר לבד או לקנות חומר המיועד לזה.

מכיר מספר חברות שפיתחו ומיצרים את זה

כמו כן, אני עשיתי ניסוי/ פיילוט – עברתי עם רכב (לחץ של גלגלים) מספר פעמים על הקרקע צמוד לאלקטרודה (תוצאת ההתנגדות ירדה משמעותית)

האם ישנם יצרני מותגים לאלקטרודות הארקה ואביזרים?

         השאלה הנשאלת , מדוע אנו משתמשים במכשירי הגנה חשמליים של חברות מפורסמות בעולם (, סימנס, Legrand) ואלקטרודות הארקה (לא פחות חשוב) מיוצרות בשוק  מקומי, טורקיה, סין או לא ידוע.

אנאני מכיר חברות ומפעלים שהתחום שלהם הוא  פיתוח וייצור רק  של הארקות. לדוגמה בלבד: http://www.galmar.pl/index_poznan_en.php

זהו האתר של חברה בעלת מוניטין

  כיצד ניתן להפחית את ההתנגדות מעבר החולפת בחיבור בין המוטות?

  ייצור מוטות הארקה בציפוי נחושת באיכות גבוהה מחייב שימוש בציוד יקר עם דיוק גבוה. בכדי לקבל ציפוי נחושת איכותי ואחיד בעובי 0.254 מ"מ לכל אורכו דבר זה מוביל לעלייה משמעותית בעלות הייצור.

בכדי להפחית את עלות הייצור נעשה שימוש  בציוד טכנולוגי פשוט יותר, מה שמוביל לאי-אחידות של ציפוי הנחושת וחיבורים פשוטים בין המוטות. זאת הסיבה  שמשפיעה על יציבות המגע החשמלי ועל ההתנגדות החשמלית  של החיבור.

פרסום

פותחה והוצגה טכנולוגיה בה ההתנגדות החשמלית  של חיבור אלקטרודת הארקה האנכית נמוכה פי מאה מהרגיל

 איזה כלי פטיש מומלץ?

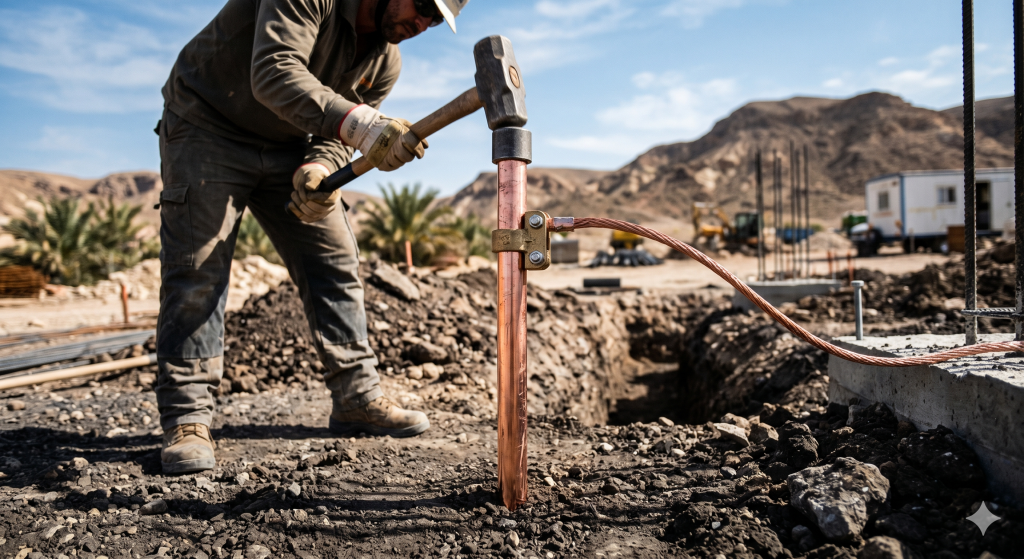

להתקנה משתמשים בפטיש רטט:

   BOSCH 11316EVS

            GSH 11E

Makita HM 1202C

          H60MRV



מהו העומק שדרוש לבריכת הארקה?

        עומק של 0.5-0.7 מטר נחוץ לבידוד מכני ומזג אוויר של המוליך

וחיבור לחלקי עליון של האלקטרודה. לדוגמא, כדי לא לפגוע בהם במהלך חפירת האדמה בגינה וכדי שהפלדה פחות נרטב בתקופת גשם (זה מאפשר להפחית את קורוזיה, מה שאומר להגדיל את חיי השירות).

למרבה הצער, בריחות שהשתמשו לאחרונה לא עמוק יותר מ- 0.25 מטר

עוד הסיבה להעמיק אלקטרודה לעומק כ 70 – 80 ס"מ, כי קרקע עליונה היא לא אדמה ולעתים קרובות יותר פסולת בניה שלא טורם לחיבור מוטות הארקה עם אדמה

אין להשתמש במקדחה/ פטישון להתקנת המוטות

כלומר פטיש חשמלי עם אנרגיית השפעה של 20-25 ג'אול במצב ללא סיבובים

 האם ניתן להשתמש בגדר מתכת כמקור הארקה

         לא

לא רק  שזה מסוכן, אלא שהגדר תחליד מהר יותר.

 האם תלוי מערך הארקות (לולאת התקלה) במספר המכשירים שצריך להאריק?

לדוגמה, צריך להאריק רק דוד חשמלי אחד

        לא תלוי

 נגענו בקצה המזלג לתחום רחב וחשוב בעיני

במידת הצורך, אני מוכן לשתף מידע נוסף

 אני מציע למי שמחפש או פתוח לכיוונים ועסקים חדשים בחשמל להקים חברה/ צוות/ מדור/ מרכז הארקות.

זה עשוי לכלול את הדברים והפעולות הבאות: תכנון הארקות (ברמה מערך אלקטרודות הארקה כמעט ולא קיים), בדיקה מקדימה של התנגדות הקרקע (שיחסוך המון בניסוי להגיע לתוצאות התנגדות האלקטרודה), יועץ בכל הנושא, מכירת אביזרים וחומרים (חלקם ייחודיים ולא ידועים בארץ), בדיקות ואולי התקנות, מסטר קלאס או סדנאות וכו'
