הארקות שיטה נוספות ברשת החשמל

לצערי, אני חייב לציין שאותם כמה שורות קצרות הנמצאות וכתובות בחוק החשמל  לגבי הארקת השיטה מבלבלים יותר מאשר מסבירים משהו

כתוב:

  • "הארקת שיטה" – הארקה, במתכוון, של נקודה אחת לפחות של השיטה
  • "שיטה" – שיטה של אספקת חשמל המאפיינת על ידי סוג  הזרם, התדר, מספר המוליכים והמתחים בין המוליכים ובין המוליכים לאדמה, עם הארקת השיטה או בלעדיה
  • בנוסף על הארקה שיטה המקור, מותר להתקין במוליך האפס הארקה שיטה נוספת
  • התנגדות החשמלית השקולה בין האלקטרודות המיועדות להארקת שיטה לבין המסה הכללית של האדמה לא תעלה על 5 אוהם (20 אוהם לאיפוס)

די מגומגם ולא ברור. לפחות לי. אולי לא רק לי, כי קראתי באתרים ופורומים שונים גם:

פרסום
  • הארקת שיטה– מחברת את נקודת האפס של מקור הזינה לאדמה
  • הארקת שיטה – מערכת שנועדה להגן מפני סכנת התחשמלות



אז אכתוב כאן מה אני מבין מזה או למרות זה.

הנושא – הארקות שיטה נוספות. כלומר – הארקת שיטה ברשת החשמל

מוליכי האפס השנאים שמזינים את הרשתות מתח נמוך, מחוברים לאלקטרודות הארקה, כלומר מחוברים לאדמה. אלקטרודות אלו הן אלקטרודות הארקה המשמשות להארקת השיטה לאספקת החשמל

הביטוי 'שיטה' הוא בעצם מילה נרדפת למקור מתח, כך שהארקת שיטה היא בעצם הארקה של מקור המתח

ישנם דרכים  שונות להתקנה הארקת שיטה .
בחח"י הן נובעות מהנחיות שהשתנו עם השנים. בעיקרון כיום מתקינים בעיקר שנאים בתוך מבנים, אבל כשהם מותקנים על עמוד, מעדיפים לחבר את נקודת הכוכב של השנאי לגוף העמוד
יש להתחשב גם בשיטת הטיפול בנקודת האפס של הרשת במתח גבוה ממנה מוזן השנאי. כשנקודת הכוכב של השנאי מוארקת ישירות, נקודת הכוכב של השנאי תוארק בנפרד מהארקת ההגנה שלו. מוליך ה PEN של שנאי חלוקה יוארק לאלקטרודה נפרדת

אלה הנחיות חח"י

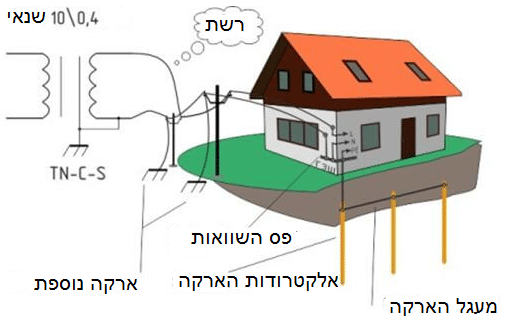

כאמור, מותר להתקין במוליך האפס הארקה שיטה נוספת

  • כנראה, הכוונה, להתקין הארקה נוספת במוליך PEN במערכת TNC-S ובמוליך PE   (או אולי במוליך N, או אולי גם וגם) במערכת TNS
  • כללי, כדי לציין את החובה למלא את דרישות המשתמשים במילים "צריך", "נדרש", "הכרחי" ונגזרות מהם. פירוש המלים "באופן כללי" הוא גובר ויש להצדיק חריגה ממנה. פירוש המילה "מותר" הוא שההחלטה הזו מוכלת כחריג ככפויה (בשל תנאים מוגבלים, משאבים מוגבלים של הציוד הדרוש, חומרים וכו ').
  • לא מוסבר ולא הוגדר – איך, איפה, כמה. אפילו טיב התנגדות הארקה לא מוגדר



  • נכון, שמוגדר ההתנגדות החשמלית השקולה בין כל האלקטרודות המיועדות להארקת שיטה לבין המסה הכללית של האדמה, אבל זה יכול לפגוע בבטיחות, אמינות.
  • דוגמא – במתקן נבדק הארקה השיטה יחד עם הארקות נוספות המותקנות ברשתות, לפי החוק. יום אחד יחליטו לפרק או לנתק את אחד מהרשתות. פירוק או ניתוק, לא נחשב כשינוי היסודי ולכן לא תהיה דאגה או בדיקה. אבל יש מצב, שדווקא הארקות ברשת הזאת היו חשובות ביותר עבור השיטה
  • לכן, הייתי מגדיר ומפריד את הדרישה לטיב התנגדות הארקה במקור וברשת



אני בעד הארקת נוספת של אפס ברשת החשמל

מדוע צריך ארקת שיטה נוספת ברשת?

הארקה זאת – היא חיבור מכוון של החוט אפס עם אלקטרודה הארקה במתקני חשמל מתח נמוך, עם קשר החשמלי עם אלקטרודה הארקה במקור החשמל. רשת החשמל היא מערכת מוליכים על עמודים עשויים בטון מזוין או עץ (היום רוב, היא רשת ת.א.מ.)

עמודי עץ משמשים כיום במידה מוגבלת, בעיקר באזורים דלילי אוכלוסייה או בצבא. יש להם יתרונות כמו עלות ייצור נמוכה וקלות התקנה, משקל קל, עמידות גבוהה בפני לחץ. בנוסף, עץ הוא דיאלקטיק  טוב, מה שמגביר את בטיחות השימוש

החסרונות של עמודי עץ כוללים את הצורך לבחור עמודי עץ לרשת אחד עם אותם קוטרים כדי להבטיח את אותה חלוקת עומס, רגישות גבוהה לנזק מכני ובלאי מהיר של העץ במהלך הפעולה. כדי למנוע את ההשפעה השלילית של הסביבה ולהפחית תהליכי ריקבון, עמודי עץ ספוגים או מצופים בתרכובות מיוחדות

עמודים עד 1 קילו וולט חייבים להיות בקוטר של לפחות 14 ס"מ. גובה העמודים הוא בין 6 ל -13 מטר. בהתאם לסוג העץ העמודים יכולים לשקול בין 180 ל -350 ק"ג.

עמודי בטון

עמודי בטון מזוין הם חזקים ויציבים יותר מעץ. תקופת שחיקתם ארוכה משמעותית מזו של עמודי עץ, ולכן הם נמצאים בשימוש נרחב ביותר בבניית רשתות  בעלי רמות מתח שונות



פרסום



דוגמה:

אם יש צורך לבצע הארקה נוספת ברשת מהשנאי עד בית המגורים במרחק של 800 מ ', יש לעשות זאת במקומות הבאים:

  • על עמודי חשמל, הנמצאים בסמוך לתחנת השנאי וליד הבית;
  • על עמודים במרחק של 100 מטר מהעמוד הראשי, אשר מאורק.

מה, בעצם, רציתי להגיד ולהציע

לפי דעתי, הדרישות להתקנת אלקטרודות הארקה ברשתות חשמל עיליים עד 1000 וולט צריכים להיות מתוארים בחוק או בתקנות. כי לעיתים קרובות יש למתכננים שאלות הן לגבי הצורך בתכנון הארקה על עמודים והן על מיקום אלקטרודות הארקה.

לרשתות מזינות מתקני חשמל, בהם ניתוק אוטומטי מופעל כאמצעי הגנה מפני מגע, מוליך PEN חייב להיות מאורק נוסף. במקרה זה, ראשית כל יש להשתמש במוליכי הארקה טבעיים, למשל, בחלקים תת קרקעיים של תומכים, כמו גם במכשירי הארקה המיועדים לברקים

שוב, לפי דעתי, יש להגדיר את ההתנגדות הכוללת אלקטרודות הארקה של כל הארקות הנוספות מוליך PEN של כל רשת, וההתנגדות להתפשטות האלקטרודה הארקה של כל אחת מהארקות הנוספות

MASTAQ
