הגנה על מוצרי חשמל מפני נפילות ועליות מתח



חברות רבות מציעות לנו מכשירי הגנה שונים  ומגוונים למוצרי החשמל בבית

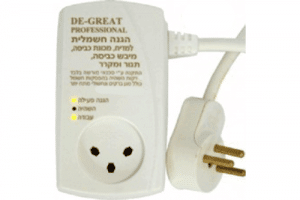

לרוב זה, מגן ברקים ונחשולי מתח ונפילות מתח בנוי כמתאם או מאריך.

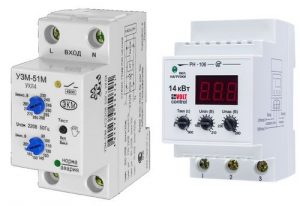

בתדירות נמוכה יותר, אך ניתן  גם למצוא הגנה בצורת ממסר שהותקן על פס DIN בלוח החשמל שממנו מוזנים  השקעים עבור מכונת כביסה, מדיח, מקרר וכו'

פרסום

אני חשבתי, האם לא יותר נוח, יעיל ושימושי לשלב את ההגנה עם שקע (מובנה)

כי, אביזר בלוח דורש מקום ומתאם בשקע גם בולט החוצה וגם מיצר מגע חשמלי נוסף  שלפעמים יכול להזיק יותר מאשר עליית מתח.

מטרה:

שקע- מפסק הוא גם בקר הגנה נגד נחשולי מתח ברשת הוא מיועד לניתוק חירום של מכשירי חשמל ביתיים כאשר מתח הרשת מחוץ לטווח.

השקע עוקב כל הזמן אחר מתח הרשת ומנתק את העומס במקרה של מתח מחוץ לגבולות שנקבעו.

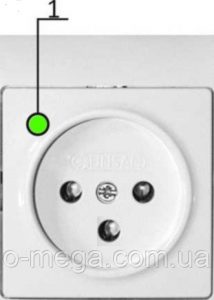

לאחר שמתח הרשת חוזר לקדמותו, מתחיל  לפעול טיימר לאחור שלאחריו יתחבר העומס. אם במהלך הספירה לאחור מתח הרשת חורג מהגבולות שנקבעו, העומס לא יחובר, וספירת הזמן לאחור תחל מחדש. כל מצבי הפעולה של ה"שקע" מוצגים באמצעות מחוון לד תלת-צבעי

  • אור ירוק קבוע – המתח תקין והעומס מחובר;
  • מהבהב ירוק – המתח תקין וזמן עיכוב ההפעלה נספר לאחור;
  • זוהר קבוע או מהבהב של צבע אדום – מתח ברשת הוא יותר מהסף העליון;
  • אור קבוע או מהבהב כחול – המתח ברשת פחות מהסף התחתון;

מפרט:

מתח עבודה: 100 – 400 וולט, 50/60 הרץ.

סף עליון לניתוק עומס: 255 וולט.

סף עומס תחתון: 175 וולט.

זרם עומס מרבי: 10 אמפר.

זמן ניתוק טעינה:

סף עליון: 20 מילי השנייה.

פרסום

סף תחתון (עד 120 וולט): 1 שניות.

סף תחתון (מתחת ל -120 וולט): 20 מילי השנייה.

זמן עיכוב הפעלה: 300 שניות

היסטרזיס: 10 וולט.

טווח טמפרטורות פעולה: מ + 5 ° C עד + 55 ° С.

הַתקָנָה:

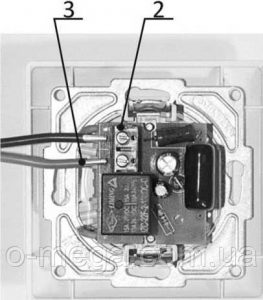

מותקן באותו אופן כמו שקע רגיל. בעזרת טיח או גבס, מתקינים את קופסה בתוך הקיר. אם קופסה כבר הותקנה, מחלפים אותה בקופסה שמגיעה עם השקע. מחברים את החוטים (3) לבלוק המהדקים (2). החתך החוט המרבי המותר הוא 2.5 מ"מ. תכניסו את השקע לקופסה ותחזקו באמצעות לשוניות הזזה ו / או ברגים

.MASTAQ
