הערך האמתי של חתך הכבל

חתך הכבל

היום התקשר אלי חבר, הנדסאי חשמל צעיר, שאל וגם סיפר שבמקום העבודה שלו הם שמו לב לחתכים  של שני כבלים שנקרא 2.5 מ"מ

והם שונים בהשוואה ויזואלית

פרסום

כשהוא לא התעצל ובדק את הקוטר על ידי קליבר מדויק או בשיטה אחרת, להפתעתו התברר ששני כבלים הם בחתך פחות מ 2.5.

השאלה שלו היא, מה עושים, למי או על מי להתלונן?

אז, נזכרתי בסיפור  ואני אספר, אבל זה לא אני כל כך חכם

חתך כבל, (גיד הכבל) זו מספר מתמטי, זו ספרה של שטח של עגול המצוין במילימטרים רבועים

אבל כאן צריך להבין שהתקן לא מפרסם את החתך המתמטי של הכבל עצמו, אלא את ההתנגדות שלו. וכבר על סמך ההתנגדות, נקבעת השייכות לחתך. וההתנגדות נלקחת לאחד קילומטר

נאמר גם שהערך האמתי של החתך עשוי להיות שונה מהנומינלי

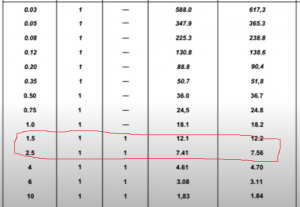

כך למשל, עבור חתך 2.5 הנפוץ ביותר, ההתנגדות לא צריכה להיות גבוהה מ-7.4 אוהם לקילומטר אורך.

ואם כן אז זה יוחשב כ-2.5

ואם היום יומצאו כבל ננו והוא בעובי יהיה כשערה וההתנגדות לא נמוכה מ-7.4 ולא גבוהה מ-12.1 אוהם, הוא יוכר כ-2.5.

פרסום

חשוב התנגדות אבל, גם להפך. אם ניקח כבל 10 מ"מ והתנגדות המדדת שלו תהיה בין 7.4 ו 15 אוהם לקילומטר הוא יחשב ויוכר כ 2.5

ולא כ 10

ולכן ליצרנים שונים או אפילו לאותו יצרן יש כבלים עם חתך שונה
