השפעת הארקת יסוד בסביבת צינורות המים – חלק 2

חלק ב. עדיף לבצע כניסת צינורות וכבלים למבנה דרך מקום אחד.

ידוע, שעל פס השוואת הפוטנציאלים במבנה יחוברו השירותים המתכתיים הנמצאים בתוך המבנה וגם האלו שנכנסים או יוצאים מהמבנה:

  • אלקטרודות הארקה
  • כניסה ראשית של צנרת מים
  • כניסה ראשית של צנרת ביוב
  • צנרת ההסקה המרכזית והמים החמים
  • כניסה צנרת גז מרכזית
  • צנרת לאוויר דחוס
  • כל שירות מתכתי אחר

אם נדבר על תשתיות חוץ שנכנסות למבנה ומחוברות למערכת הארקה, אז יש שני סוגיות

פרסום
  • שדות מגנטיים
  • דליפות זרמים
  • שדות מגנטיים בתדירות 50 הרץ – מקורות ומנגנוני התרחשות

יש להדגיש, שתכונות בהתקנת חיווט חשמלי, ציוד או צינורות, שהם לא אסורים  על פי הכללים, תקנים או תקנות הנוכחיים יכולים לגרום לעלייה חדה ברמת השדות המגנטיים בתוך הבית ובמקומות עבודה

חשוב להבין שהשדה המגנטי אינו יוצר זרם, אלא מסגרת מרחבית עם זרם. לכן, הארקה מוגזמת שנעשתה בצורה של לולאות סגורות, הארקת גוף הציוד לאלמנטים הבניין, של צינורות יכולים לגרום לעלייה בשדות המגנטיים במבנה

אמרתי פעם ו"נפלה עלי": ביקורת

  • הימצאות הארקה או שיפורה, מוביל תמיד לירידה בשדות החשמליים
  • הימצאות הארקה או שיפורה לעולם לא יובילו לירידה בשדות מגנטיים, ולעתים קרובות יביא לאפקט הפוך – עלייה בשדות מגנטיים עקב הופעתם של מעגלים נוספים עם זרמי דליפה

צנרת מתכתית (למשל, צינורות מים, גז והסקה מרכזית), כבלי חשמל כוח ופיקוד רצוי להיכנס לבניין באותו מקום, במקום אחד. צינורות מתכת וסיכוך כבלים ממתכת יחוברו לפס השוואת פוטנציאלים הראשי באמצעות מוליכים בעלי התנגדות מינימלית

הערה – חיבור בין צינורות עצמם לא רצוי ומותר רק בהסכמת מנהל הרשת החיצונית

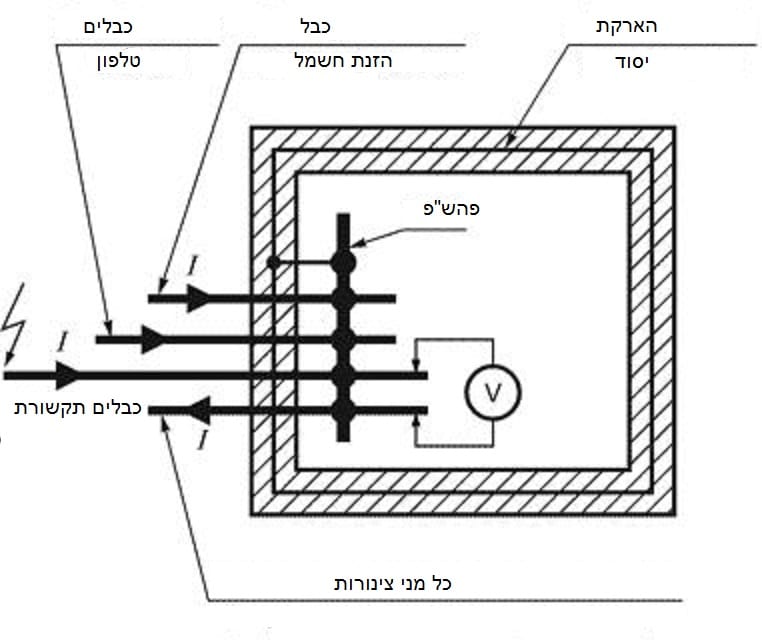

איור – דוגמה לכניסה של כבלים משוריינים, מסוכנים וצינורות מתכת לבניין במקום אחד

.

הערה – עדיף להיכנס למקום אחד, במקרה זה, ערך ההפרש הפוטנציאלי בין תשתיות שונות קרוב לאפס וולט

  • זרמי זליגה – מה הם ולמה הם מסוכנים?

והכי חשוב, איך הם יכולים לדלוף?

כש עולה נושא זליגה, תמיד מזכירים את מפסקי מגן (ממסרי פחת)? זה נכון. אך ישנן מספר סיבות מדוע מפסקים האלו, אפילו עכשוויים אינם "תרופת פלא". בראש ובראשונה, ברוב המקרים הם משמשים למטרות ביתיות, משרדיות. לעתים רחוקות משתמשים בהם בקנה מידה תעשייתי.

היום נדבר על זרמי זליגה בקנה מידה תעשייתי, דרך תשתיות יוצאות  חוץ. שם לזרם יש יותר סיכויים לברוח לכיוון לא מובן וידוע. לזרם יש את היכולת לנוע בכל המתכות וזה בכלל לא משנה שזה חוט או צינור פלדה.

ברור שבסביבת פלדה קשה יותר לזרם לנוע, הוא נתקל בהתנגדות רבה ואובד לאורך זמן. אך לפני שהוא אבוד, הוא יכול לפגוע ברצינות.  בואו נהיה כנים עם עצמנו – רשתות הנדסיות במדינתנו לא תמיד ברמה (באזורי תעשיה ישנות או שכונות וותיקות, בצה"ל). לפעמים, הם אולי נראים טוב, ונבנו לא מזמן, אבל הכל לא כל כך "ורוד".  בכל יום העומס בכל רשת הולך וגדל, שלמרבה הצער, מורכב בעיקר מדורים ישנים ובלויים למדי או לא איכותיים האביזרים.

אבל, נחזור לזרמי דליפה. הסיבות להתרחשות דליפות זרם, לא אחת או שתיים.

פרסום

את הגורמים הפופולריים ביותר לדליפות:

הבסיסי ביותר הוא הגורם האנושי. מוזר, לא? אבל זו האמת. אלה שגרים או עובדים בבתים ישנים זוכרים שמקירותיהם מוציאים שני חוטים, אפס ופאזה. במקרה של חשמל תלת פאזי, שלושה חוטי פאזה ואפס אחד. אבל עכשיו בבתים מתבצעים שיפוצים גדולים, ובמקום החיווט הדו-חוטי הישן, מגיע חדש. חיווט חדש כבר מורכב משלושה או חמישה חוטים, תלוי במספר הפאזות. בחיווט כזה, בנוסף לחוטי פאזה ואפס, מתווסף גם הארקה. וכאן מגיעה הבעיה הבסיסית בצורה של בלבול. אנשים רבים פשוט מבלבלים אילו חוטים, לאן לחבר. לא נראת הבעיה, לא מורגש והכול עובד, אבל דליפת זרם הופכת להיות התוצאה.

ישנן בעיות נוספות שבגללן מתרחשת דליפה – הרס בידוד צרכנים. כמו כן, הסיבה יכולה להיות פגיעה בבידוד המוליך האפס או מגעים רופפים. בסופו של דבר, אנו מקבלים מקבץ של סיבות, שעלולות להיות קטלניות.

מה זרמי הדליפה עושים ומה רע או טוב בהם. לזרמי נזילה השפעה שלילית לא רק על מחשבים, ציוד ומערכות הנדסיות, הם מזיקים לבני אדם. זרמי זליגה מסוכנים מכיוון שהם יוצרים שדה מגנטי. שדות כאלה מופיעים באופן ספונטני סביב מנועים חשמליים חזקים. ייתכן גם ששדות מגנטיים כאלה עשויים להופיע סביב שנאים, לוחות חשמל, כבלים… אבל בתעשייה, שבה אין אנשים, זה דבר אחד. אבל אם יש אנשים? זרמי זליגה עוברים כמעט בכל מבני המתכת של בניין. תשתיות הנדסיים שעליהם משוטטים זרמי זליגה יכולים להיות כל דבר, החל מתקרות ברזל ועד צינורות מים. חשוב להבין שיש שדה מגנטי על תשתיות אלה גם עם אינסטלציה תקינה ונכונה, ללא שגיאות. רק שעם מערכות הארקה תקינה ולא מוגזמת, השדה הזה לא מורגש במרחק של חמישה עשר סנטימטרים מהצינורות. ברגע בו מופיעים זרמי דליפה, השדה המגנטי סביב מערכות ההנדסה גדל בחדות. זה מתפוגג בהדרגה, כאשר מתרחקים ממקום ההופעה
