השפעת הארקת יסוד על סביבת צינורות המים – חלק 1.

כתבתי כמה טורים בנושא  זליגה והארקות בהקשר לצינורות  שנכנסות למבנה.

מישהו יגיד שהנושא אינו רציני. נכון, כי אני משאיר נושאים גלובליים לניתוח עבור אנשים רציניים, ואני בעצמי הולך לאורך הפריפריה

חלק 1. השפעת הארקת יסוד על סביב צינורות מים

פרסום

בחוק החשמל, בתקנה: הארקות והגנות נאמר – צנרת מתכתית לאספקת מים יכול שתשתמש כאלקטרודה  בתנאים (בתנאים מסוימים)

בתקנה: הארקות יסוד נאמר, שלפס השוואת הפוטנציאלים נדרש לחבר את הכניסה ראשית של צנרת מים קרים, כניסה ראשית של צנרת ביוב, צנרת ההספקה המרכזית והמים החמים, כניסה צנרת גז מרכזית, צנרת לאוויר דחוס

כלומר, בכל מקרה הצינורות תת קרקעיות, יש להם חיבור עם הארקה במבנה

לפי דעתי, הרעיון היום להשתמש בצינורות מים בתור אלקטרודה הארקה לא טוב. באלפי מקרים, במבנים ללא הארקת יסוד שחיפשנו ותכננו לבצע הארקות, לא השתמשנו בצינורות. אנסה להסביר את עצמי. יתכן, כמו תמיד שיצא מבולגן כי אני, פשוט, שם על הנייר  את המחשבות והשיקולים שלי ולא מחבר ממש את מאמר מדעי או טכני. קטונתי

עניין אחר אם מדובר בצינור ישן ללא לחץ ולא נעשה בו שימוש זמן רב. באופן כללי, הרעיון ורצון להשתמש במוצרים

ו חפצים מורחבים קיימים באדמה כאלקטרודה הארקה מבורך ונכון, חסכוני ויעייל  (כך נולדה שיטה הארקת היסוד), אבל כאמור, זה צריך להיות צינור שאינו בשימוש, מכיוון שהארקה מובילה להידרדרות המתכת לאורך זמן.

אחד הבעיות טמונה בגורם האנושי ובעובדה שאיננו יודעים איפה זה יעבוד. כלומר, כאשר אנו מחברים את הארקה לצינור, איננו יכולים לדעת האם יש עדיין צינור מתכת מתחתינו, או שלפחות חלקו הוחלף בפוליפרופילן. בעבר, בעיה כזו לא הייתה קיימת – למעשה, כמו צינורות הפלסטיק.

הסיבה נוספת, קורוזיה אפשרית למתקנים מאורקים אחרים הנמצאים מחוץ להארקת יסוד. יש לזכור כי לפלדה רגילה (לא מצופה או מגולוון חם) המוטמעת בבטון יש פוטנציאל אלקטרוכימי השווה לנחושת הטמונה באדמה. לכן, קיימת סכנה לקורוזיה אלקטרוכימית, כאשר אלקטרודה הארקה נוספת עשויה פלדה ונטמנה באדמה ליד היסוד ומחוברת להארקה יסוד המוטמעת בבטון. (ניתן לראות השפעה זו ביסודות של בניינים גבוהים).

אין להתקין אלקטרודה מפלדה בקרקע ליד תשתית בטון, למעט אלקטרודות העשויות מפלדת אל חלד (נירוסטה) או אחרת מוגנות היטב מפני לחות. גלוון חם, צביעה או ציפויים דומים אחרים אינם מספיקים הגנה למטרה זו. אלקטרודות  הארקה נוספות סביב ועל יד בניינים כאלה אינם צריכים להיות עשויים מפלדה מגולוונת חמה כדי להבטיח אורך חיים מספקים

קורוזיה אלקטרוכימית בהארקה

הקטע הוכן על בסיס מאמרים של יצרני מוצרים גרמניים

הגנה וארקה OBO BETTERMANN ו- DENH + SOHNE

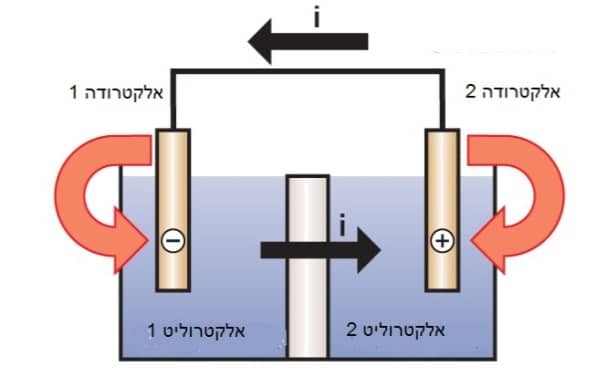

אחת הבעיות החשובות בבנייה ובהפעלת הארקה היא חיבור מתכות בעלות פוטנציאל שונה. אם נזכור את מהלך הכימיה מבית הספר, כלומר redox reactions, אנו יכולים לדמיין בקירוב ראשון את התהליכים המתרחשים עם האלקטרודה הארקה. תהליכים שבהם מתכת מופחתת, ואילו השנייה, המחוברת בצורה גלוונית לקודמתה, נהרסת במהירות

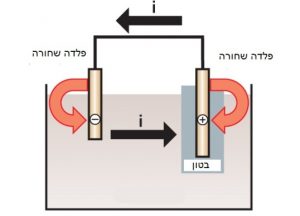

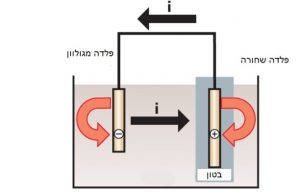

אסור לשלב אלקטרודות הארקה מפלדה או מגולוונת עם ארקת יסוד. מכיוון שבמקרה זה, מתכת החיזוק בבטון תהיה, למעשה, בסביבה אלקליין, ולכן תהיה הקתודה. והאנודה, בצורת אלקטרודת הארקה מפלדה או מגולוונת, תתמוטט במהירות





במקרה זה, קורוזיה אלקטרוכימית תתרחש גם אם חיבור זה מתבצע מחוץ לקרקע, למשל בפס ההארקה או השוואת פוטנציאלים.

פרסום

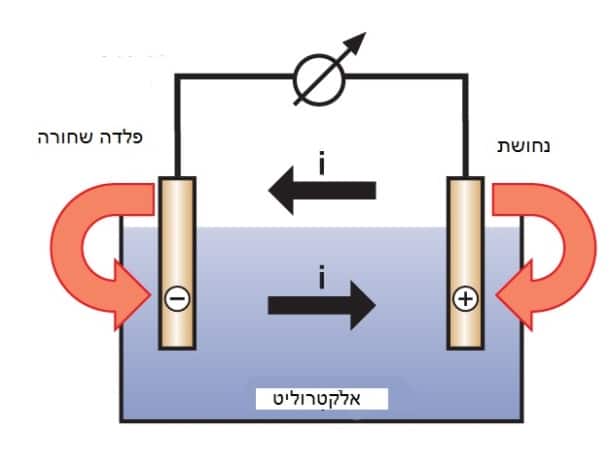

לא ניתן לשלב מאותה סיבה אלקטרודות הארקה נחושת עם קונסטרוקציות מתכת באדמה. האחרון יהיה נתון לקורוזיה מואצת.

יחד עם זאת, חיבור אלקטרודות הארקה עם הארקה יסודות בטון מזוין של מבנים הוא דרישה של חוק החשמל

פתרונות למניעת קורוזיה בעת חיבור להארקת בבטון (בסיסי ואוניברסלי ) – שימוש בנירוסטה

עוד חסרונות של שימוש צינורות כאלקטרודות הארקה הם נגישותם לחלקן לאנשים שאינם חשמליים (הרי מדברים בכל זאת, באלמנט החשוב בבטיחות – מקור הארקה)

אם צינורות משמשים כאלקטרודות הארקה, אורך החיים שלהם מצטמצמים עקב זרמי זליגה הזורמים דרכם. לכן, ממליץ להכין מערכת הארקה נפרדת באמצעות אלקטרודות הארקה מלאכותיות

צינורות חדשים קבורים היום באדמה, אינם קשורים להארקה. ככלל, הצינורות אינם במגע עם אדמה, הם נארזים בקופסאות או נייר או מוגנים על ידי פולימרים ואין להם שום מגע מיוחד עם הקרקע. ארקת על צינור היא למעשה הארקה על המשאבה אליה עובר הצינור. אבל המשאבה עצמה כבר מקורקעת "על פי הכללים" ממקור אחר

למרבה הצער, מושגים מבולבלים לעתים קרובות. מסמכים רגולטוריים (חוק החשמל) חולקים את המונחים מערכת אלקטרודות הארקה ומעגל הארקה. לכן, מבחינת צינורות בבניין, מותר להשתמש בצינור מים קרים כאלקטרודה קרקעית (אסור להשתמש בצינורות אחרים). יתר מזה, כאשר אנו מתחילים לברר מהי אלקטרודה הארקה, אנו מבינים שאלקטרודה הארקה היא החלק בצינור המים שטמון באדמה, ולא זה שעובר בחדר האמבטיה

MASTAQ
