השפעת טמפרטורת הסביבה על פעולת ממסר פחת.

ידוע ומובן כיצד טמפרטורת הסביבה הגבוהה משפיעה על מפסקי זרם.

לפעמים, במיוחד בקיץ "קופצים" מפסקים בלוח החשמל. אבל בחורף או בין העונות – לא.

כמובן מדובר במפסקים תקינים וצרכנים תקינים. הגנה תרמית של מפסק אוטומטי מתחילה לעבוד שזרם במעגל מגיע ל 1.13In ,

פרסום

כלומר שזרם עובר זרם נומינאלי ב 13% הזמן הפעלה יהיה יותר משעה אחד.

למא"ז נפוץ ביותר 16 אמפר הגנה לשקעים, הזרם ההתחלתי שיכול להפעיל את המפסק 16 X 1.13 = 18.08 אמפר.

לכן, אם בעומס יהיה זרם 16 אמפר, המא"ז לא יגיב . הזרם הנומינאלי של מפסק הוא לטמפרטורה הסביבה של 30+ מעלות.

אל זרם הנומינאלי משפיעים המפסקים שהותקנו על-ידו (יכולים להיות על אותו פס DIN 12 מאזי"מ) והם מחממים אחד את השני.

נניח שטמפרטורה בלוח 45+ מעלות ומא"ז 16 אמפר,  הזרם הנומינאלי לטמפרטורה הזאת יהיה 13 אמפר

וזרם להפעלת המפסק 13 X 1.13 = 14.69 אמפר במקרה שלנו הזרם העומס כבר עובר  את סף הפעלת ההגנה תרמית ואם לקחת בחשבון  את המפסקים לידו (נגיד, 4 יח') אזי נקבל שבחום 45+ מעלות, הזרם הנומינאלי 13 X 0.9 = 11.7 אמפר.

ההגנה תתחיל לעבוד 11.7 X 1.13 = 13.22 אמפר. ארונות החשמל לעתים קרובות הותקנו בפילר, נישה, פרוזדור ללא מיזוג אוויר  או אוורור, בחוץ, במכולה וכו'.

אז, אני שואל את עצמי – מה יקרה באותו לוח החשמל באותו מזוג האוויר עם ממסר פחת?

התקנים בינלאומיים קובעים את תנאי ההפעלה הרגילים הבאים עבור RCD:

טמפרטורת הסביבה בין – 5 ° C ל +40 ° C, ערך יומי ממוצע לא יותר מ- + 35 ° C

(אחסון של מוצרים מותרים בטמפרטורת הסביבה עד + 60 ° С);

לחות אוויר יחסית שאינה עולה על 50% בטמפרטורת הסביבה של + 40 ° С

(עלייה אפשרית בערכים נמוכים יותר של טמפרטורת הסביבה, למשל, עד 90% בטמפרטורה + 20 ° С);

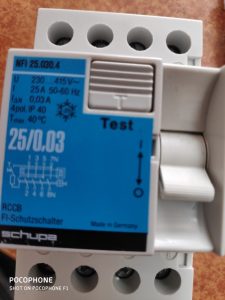

רשום על הפחת     ° С 40  Tmax



ממסרי פחת  אינם מיועדים להפעלה רגילה בקצוות הטמפרטורה הללו, אך עליהם לעמוד בהם ללא שינויים בלתי הפיכים המפרים את ביצועיהם

יש להדגיש שהמאפיינים עבור ה- RCD, הם כמו עבור מפסקי זרם, מצוינים לטמפרטורת הסביבה של + 30 מעלות צלזיוס

כאמור, הערך המרבי של הטמפרטורה היומית הממוצעת הוא + 35 ° C

בנוסף הכללים חלים על עליית הטמפרטורה של חלקי ממסר פחת

מהדקים לחיבורים חיצוניים                      + 60 ° С

חלקים חיצוניים זמינים למגע                      + 40 ° С

חלקים בלתי נגישים למגע                           + 50 ° С

לחצן וידית בקרה ידני                               + 25 ° С



רשום על הפחת ° С 40 Tmax

בתפקוד ממסר פחת שאינו תלוי במתח האספקה ​​(האלקטרומכני) RCD, מקור האנרגיה הדרוש לתפקוד – ביצוע פונקציות הגנה, כולל פעולת הניתוק, הוא האות עצמו – הזרם הדיפרנציאלי אליו הוא מגיב.

כמות ההספק הזניחה שמתקבלת מהשנאי הדיפרנציאלי (לא יותר מ- 0.001 W) מציבה דרישות מחמירות מאוד על האלמנטים העיקריים של RCDs אלקטרומכניות – על שנאי דיפרנציאלי למדידה, על ממסר עם מגנט קבוע וסליל המחובר לסלילה המשנית של השנאי,

למנגנון הניתוק המגעים הראשים , לאיכות היצור ולדיוק של הכיול ה- RCD.

הזדקנות של אלמנטים של רכיבי RCD אלקטרומכניים הבלאי שלהם במהלך פעולתם, השפעת שדות מגנטיים חיצוניים וגורמים מכניים, הופעה על החלקים הנעים בממסר האלקטרומגנטי של מזהמים, הפקדות אדים ומלחים של חומרים באוויר, מובילים לשינוי במאפייני RCDs, ואפילו, להפרתם התפקוד.

בהתבסס על הניסיון בהפעלת RCDs אלקטרומכניות במערב אירופה, זוהה הצורך להחליף אותם לאחר 10 שנות פעילות, לבצע פעולת בדיקה RCD חודשית במהלך הפעולה, אולם ההסתברות לתקלה שלהם גם בתנאים אירופיים היא 3 עד 5% במשך 10 שנים

מה זה – עמידות בחום: היכולת לשמור על תכונות תפעוליות בטמפרטורות גבוהות.

ממסר פחת חייב להישאר פעיל לאחר חשיפה לטמפרטורת הסביבה  100 מעלות צלזיוס למשך 60 דקות

ישנה חשיבות רבה מאוד לדיוק מאפייני ממסרי הגנה, כי זרם חילופי של 10 mA אינו משחרר עבור 10% מהאנשים,

ו 15 mA עבור 50%, אצל 0.1% מהאנשים השפעה זו כבר ניכרת בזרם של 5.3 mA.

בארצות הברית הם מונחים על ידי זרם השחרור, כלומר הערך המקסמאלי בו אדם יכול להתנתק באופן עצמאי מהחלק החי.

יתרה מזאת, לגברים הוא נקבע על 9mA , לנשים – 6mA  ולילדים 4.5mA , מכיוון שהשפעת החשיפה תלויה במשקלו ורגישותו של העור האדם.

קראתי מסמך מעניין: מחקר ממסרי פחת חברות ומפעלים שונים שמייצרים אותם

במעבדה של אחת מהמפעלים נערכו בדיקות השוואה  19 ממסרי פחת שונים

1  בדיקה תפקודית

2. בדיקת הערך של זרם דיפרנציאלי לניתוק

3. בדיקת צריכת חשמל משלה

4. בדיקת הערך של זרם ניתוק דיפרנציאלי לאחר קצר לאדמה

5  בדיקת ניתוקים לא מוצדקים

פרסום

6  בדיקת ערך הזרם הדיפרנציאלי  בערך נמוך יותר של טמפרטורת הסביבה  המוגדרת

7  בדיקת ערך זמן התגובה.

אז, בדיקת ערך הזרם הדיפרנציאלי שניתק החשמל  בוצע בתא החום לאחר חשיפה ראשונית למשך שעתיים בטמפרטורה של   + 50 ° С   במצב  ON ללא חיבור עומס

כתוצאה מכך, 3 ממסרי פחת   לא נותקו החשמל ולבסוף נכשלו, כל השאר – הזרם ניתוק עלה

אגב, לא רק שימוש דורש טמפרטורה מסוימת, גם הבדיקה  על-ידי הבודק.

לפי תקן IEC 61009-1-2014 לגבי בדיקות ממסרי פחת כתוב:

בעת ביצוע בדיקות מתקיימים התנאים הבאים:

בדיקות RCD מבוצעות בחדר סגור, יבש ומחומם, תחת אור מלאכותי או טבעי;

טמפרטורת האוויר בין 5 ל- 40 С° ולחות יחסית 80% (ב 25 °);

מיקום ה- RCD   – אופקי



לא ניסיתי לכתוב כאן יצירה אקדמית . רק רציתי לציין שלפעמים בתנאי  מזג האוויר של ישראל הממסר פחת עובד מחוץ לתקן והוראות היצרן על ידי טמפרטורת הסביבה והלחות ויש לקחת זאת בחשבון  בעת תכנון והתקנה,

אנו בודקים את הנתונים ומאפיינים, אך צריך לשים לב לטמפרטורה  הסביבה המותרת. זה גם רלוונטי לספקים ואני הייתי מגדיר את זה במפרטים. לדוגמה ממסרי פחת  ABB בנויים ל + 55 ° С  וזה הבדל משמעותי.



MASTAQ
