התקן חדשני לבדיקת הארקה בזמן אמת

ניסיתי לעורר עניין ברעיון הזה בקרב מפתחים ויצרנים ישראלים של מכשירי מדידה, אך כמו בפעמים קודמות – זה לא צלח.

בעבר הצעתי לפתח מכשיר לניטור רציף של לולאת התקלה – LT, המותקן על פס DIN ומצויד במחוונים. כפי שכבר ציינתי, לא הצלחתי לשכנע אף אחד בארץ ברעיון הזה, ולכן פניתי לחברה קטנה בחו"ל. הם גילו עניין רב, וכבר עשר שנים מייצרים את המוצר בהצלחה.

פרסום

כעת אני מציע משהו דומה, אך מבחינה טכנית פשוט עוד יותר:

בשלב הראשון, קודחים חור בלוח מתכת, ובחור הזה מתקינים צינור פלסטיק לא מתכתי באורך של 20–30 ס"מ ובקוטר מעט גדול יותר מקוטר מוט ההארקה. מניחים את הלוח על הקרקע.

המתקן הזה מאפשר לאדם אחד להחדיר את מוט ההארקה בצורה אנכית לחלוטין – דבר חשוב מאוד – תוך ביטול חופש התזוזה, הרעידות והחופש המכני. כך ניתן למנוע מגע רופף או לא תקין בין הקרקע לבין מוט ההארקה בעת ההחדרה.

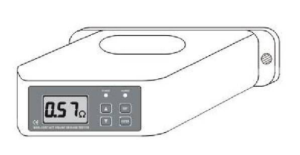

המכשיר עצמו, שעליו למעשה מדובר, יותקן על אותו לוח, וזאת לנוכח הדרישה הגוברת לקבלת מידע רציף והתראות בזמן אמת על טיב ההארקה.

התקן זה לבדיקת התנגדות ההארקה מהווה פריצת דרך בתחום המדידה הקבועה של טיב ההארקה, תוך מתן התראות בזמן אמת כבר במהלך ההתקנה.

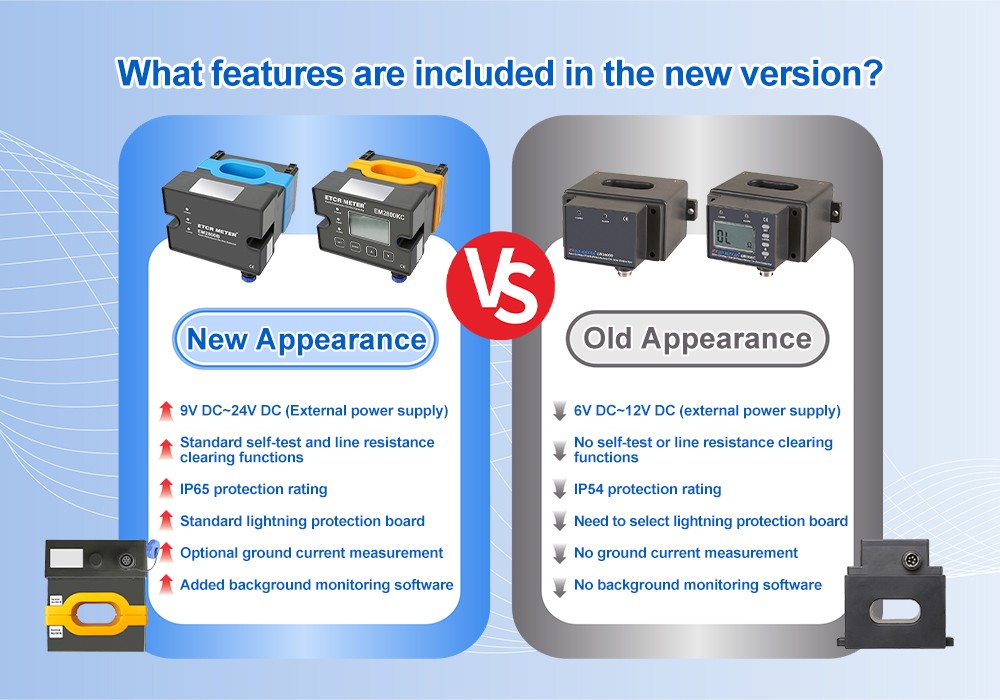

ניתן לייצר אותו בדגם בסיסי ללא צג, או בדגם מתקדם הכולל צג. מכשירי המדידה יותאמו לעבודה בכל תנאי מזג אוויר, עם אפשרות למארז נירוסטה מקצועי הכולל מנגנון נעילה להתקנה חיצונית בשטח.

מאפיינים טכניים עיקריים

תחום מדידת ההתנגדות:
מדידת התנגדות האלקטרודה כלפי מסת האדמה הכללית בטווח של 0.01Ω עד 200Ω.

עבודה ללא חיבור גלווני:
הבדיקה והסריקה הרציפה מתבצעות ללא חיבור גלווני ישיר למוליך ההארקה. בחלון המכשיר עובר המוליך או צינור הפלסטיק בלבד.

פרסום

בטיחות מלאה:
מכשיר הבדיקה אינו משפיע על מערכת החשמל או על ההגנות מפני מתחי יתר.

התראות חכמות:
אפשרות להגדרה מוקדמת של ערך ההתנגדות הרצוי – Set-Point Resistance – וקבלת התראה בתקשורת קווית או אלחוטית ברגע שמתגלית חריגה מנקודת הסף שהוגדרה.

לדעתי, ניתן לפתח בנוסף תוכנה ייעודית, שתשמש מעין מחשבון ותציג על המסך תחזית מדויקת בזמן אמת: כמה מוטות הארקה נוספים יידרשו כדי להגיע להתנגדות הנדרשת בשטח.

את המכשיר ניתן להזין מרשת החשמל במתח של 230V, וכן מסוללות במתח של 12V או 24V.
