חיבור בין מוטות הארקה



"תן לי את הכוח לשנות את מה שניתן לשנות,

תן לי את הסבלנות לקבל את מה שאי אפשר לשנות,

פרסום

ותן לי את החוכמה להבחין בין אחד לשני

זה מה שחשבתי בפרויקט הנוכחי. לא, לא קרה כלום. מדובר בדבר שאני טוען שנים – תחום הארקה מוזנח, לא מפותח. החברים  שלי אומרים לי שחוץ ממני זה לא מעניין  אף בנאדם

לא מעניין, עד שהוא לא יתמודד עם הצורך לארגן את הארקה ואז…

הקבלן במתחם, לאחר בדיקה תקופתית מנסה לשפר את התנגדות הארקה. לרוב, זה אלקטרודות הארקה. כמות המתקנים,  או המבנים  הוא יותר ממאתיים

היום חורף בחוץ, גשום. ובכל מקרה, בהתקנה נוסף לאלקטרודה הארקה קיימת לפני כחמש שנה הקבלן מתקין עוד אחד או שניים באורך שלוש מטר. ופתאום טרגדיה. כל התוצאה בהרבה יותר גרוע מתוצאה הקיימת. משום מה, הקבלן חשב שאני מבין דבר, פנה והגענו יחד לשטח

האלקטרודות שהוא התקין הם אלקטרודות, מה שנקרא, תקינות (שוב יש לי סיבה לגאווה או בוש, אבל הקבלן  נאלץ לקנות עבורי אלקטרודות תקניות ולכל השאר העבודות, הפשוטות)

ניקח דוגמה:

הייתה אלקטרודה קיימת 40 אוהם

הקבלן הכניס במרחק תקין ממנה עוד אלקטרודה 3 מטר וקיבל תוצאה של 120 אוהם. ביקשתי להוסיף עוד מוט

הייתי נוכח מתי שהקבלן הוסיף לאלקטרודה שלו עוד מוט מטר וחצי. התוצאה כוללת של האלקטרודה שלו  היא של ארבע וחצי מטר הפחת

ל 160 אוהם

אַבּסוּרדִי? אני רואה את זה אחרת

כתבתי כבר –הארקה היום היא פחות ידע יותר אינטואיציה ומזל

נכון שאני מתעקש מדי פעם על אלקטרודה התקנית. אפילו לא כי חושב שהיא אמינה יותר או יש לה אורך החיים יותר. כנראה רק כדי להיות חכם, כי יש חוליה חלשה בשתי האלקטרודות – חיבור בין מוטות. ולא ניתן להגיד איזה מהם עדיף או מומלץ יותר



אלקטרודה הארקה אנכית

עבור המוטות של אלקטרודה ההארקה, משתמשים במוטות מגולוונים או מצופים נחושת. האורך הסטנדרטי של המוט הוא 1.5 מ' כדי לחבר את המוטות זה לזה, משתמשים בחיבור עם מופה או בחיבור ללא מופה

אז האלקטרודה תקנית היא חיבור על ידי מופה

הבעיות:

  • הקוטר  של המופה
  • החיבור, המגע בין המוטות

המופה ההארקה נועדה לחבר את המוטות זה לזה. היא צריכה להיות עשויה בצורה כזו שמוטות הארקה יתנגשו זו בזו ממש במרכז המופה ואנרגיית ההנעה הדרושה להעמקת אלקטרודות הארקה לתוך האדמה אינה מועברת אל המופה.

משחה מוליכה כדי להבטיח מגע חשמלי אמין בין מוטות ההארקה.

עומק ההארקה יכול להיות עד 40 מ', אשר מתממש על ידי שני אנשים

לא ביקשו ממני, כאן בפורטל, ללמד ולהתחכם. ביקשו לשתף אם יש לי רעיונות חדשים

אז הייתי מציע שני סוגי חיבורים בין המוטות:

  • חיבור בהברגה
  • שרוול אוטם והידק

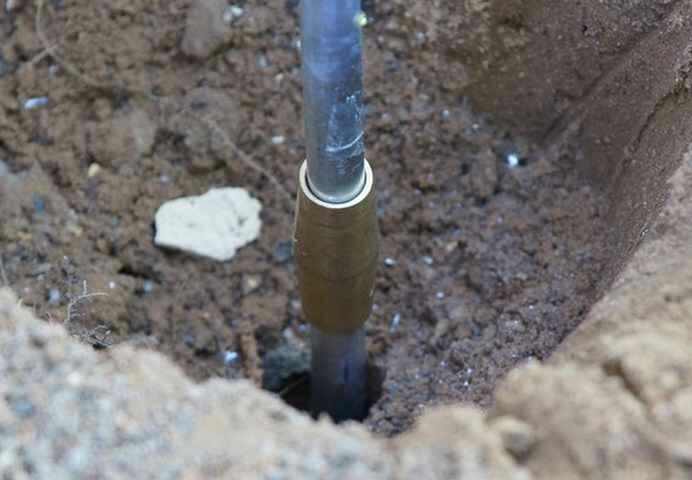

מופה עם הברגה

אחד המרכיבים של הגנת ברקים או הארקה הם מוטות הארקה, אותם יש לקבור עד לרמה מסוימת. לעתים קרובות מוט אחד אינו מספיק לחדירה ואז משתמשים במופה לחיבור מוטות הארקה אחד עם השני לכדי שלם כאחד.

פרסום

במראה המוצר הוא גליל פלדה חלול, שבתוכו יש הברגה. 2 מוטות הארקה מוברגים בתוך המופה, שעל פי תוצאות ההברגה אמורים לבוא במגע אחד עם השני. באופן דומה, יכולים לחבר את מוט הארקה ואת הראש. חיבור כזה מבטיח את היציבות והשלמות של המבנה אלקטרודה כולה.

חללים בחיבור הברגה אינם רצויים, לכן, במהלך עבודת ההתקנה, המופה מתמלא בגריז מוליך חשמלי מיוחד. לחומר סיכה זה השפעה כפולה – היא דוחה לחות ומפחית את התנגדות המפרק, מה שמגביר את יעילות הארקה

החומר העיקרי של המופה המחבר הוא פלדה. אורך המוצר 70 מ"מ ומשקלו 83 גרם

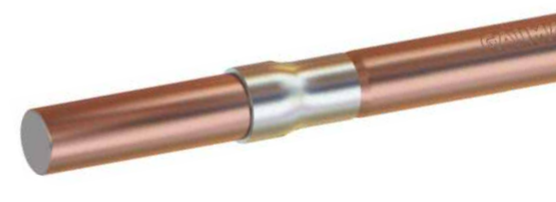

שרוול לאיטום הידוק

יחידת חיבור המוטות על ידי שרוול תוכננה במיוחד להרכבת מוטות עם כלי ידני. החיבור ללא מופה מאפשר להקל באופן משמעותי על תהליך התקנת אלקטרודת הארקה עם כלי יד. בנוסף, הבעיות האופייניות של חיבור מתי מופה עבה מייצרת חלל באדמה ומוט לא נמצא במגע  טובה עם אדמה, לא נכללות יותר



אחד מקצוות המוט הצטמצם עקב לטישה, שבזכותו הוא שומר על ציפוי הנחושת המגן לכל אורכו. בנוסף, הקצה המחודד מאפשר את טבילת מוט באדמה ללא קצה מיוחד

בחיבור המוטות מותקן שרוול נירוסטה המבצע בו זמנית תפקיד איטום וחיזוק. השרוול גם מבטל עיוותים אפשריים של החלק המחורץ של המוט המתרחשים במהלך הטבילה באדמה
