טכנולוגיית הרכבה והתקנה של אלקטרודות הארקה



תמיד יש את הפעם הראשונה

הנה לראשונה אני כותב משהו מלמד. אך יחד עם זאת אינני מציין אם הכשרה זו עומדת בסטנדרטים ותקנים בארץ והאם ניתן לקנות את הרכיבים הדרושים

פרסום

פתרונות טכניים לשיפור טכנולוגיית ההתקנה ולהגדלת אמינות ויציבות ההתנגדות החשמלית של מערכת הארקה המבוססת על אלקטרודות הארקה אנכיות מורכבות עם חיבור הברגה (תיאור קצר)

  1. מבוא

לאלקטרודות הארקה העמוקות האנכיות שנותרו בשוק העולמי מאז 1969 והוצעו ברחבי ישראל, יש  מספר חסרונות משמעותיים – חוסר היציבות של התנגדות ההארקה, נקודות חיבור ללא הגנה מקורוזיה וחיידקי קרקע,  הרס חלקים ורכיבים  במהלך ההתקנה.

אני מציע פתרון טכני המאפשר לבטל את החסרונות הללו על ידי שיפור במבנה האלקטרודה, הכנסת מוצרים נוספים ושימוש בחומרים מוליכים חשמליים להפחתת התנגדות המעבר של חיבורים ומגעים וחומרים נגד קורוזיה כדי להגן על המפרקים.

  1. חסרונות קונסטרוקטיביים של אלקטרודה המשפיעים לרעה על ההתקנה

בעת התקנת מוטות הארקה עמוקה, דרוש פטישון חשמלי עם אביזר מיוחד להתקנה (אנרגיית פגיעה של לפחות 25 J). להעברה מלאה של אנרגיית ההשפעה ממוט למוט, יש צורך להכניס את המוט עד הסוף, אחרת היא תועבר על פי מסלול מוט-מופה-מוט, מה שיוביל להרס המופה



ככל שהטבילה עמוקה יותר או צפיפות הקרקע גבוהה יותר באתר ההתקנה כך תגובת הקרקע לטבילה גדולה יותר וסבירות ההרס של החלקים בחיבור  גבוהה יותר.

ניתוח הסיבות להתקנה לא מוצלחת מראה כי הסיבה להרס מופה נעוצה בשימוש בחומרים לא איכותיים, ריסוק קצה מוט הארקה בחיבור מופה-מוט או בחימום חזק של החיבור מופה כאשר משתמשים בה בהתקנה



  1. חסרונות קונסטרוקטיביים של אלקטרודה הארקה ומשפיעים לרעה על האינדיקטורים העיקריים שלהם במהלך הפעולה

האינדיקטורים העיקריים במהלך הפעלת הארקה הם:

– יציבות המדדים שהתקבלו להתנגדות אלקטרודה הארקה ולהתנגדות מעבר של  חיבורי מגע

– אורך החיים

יציבות ההתנגדות של אלקטרודה הארקה תלויה בעומק ההתקנה וביציבות ההתנגדות הנמוכה של מפרקי המגע אזור הפעולה האקלימי ועונת השנה. (ככל שתנודות הטמפרטורה קטנות יותר, כך יציבות יותר),

הרכב כימי וגיאופוליטי של האדמה, מבנה וחומר האלקטרודה הקרקעית המשפיעים על מידת הקורוזיה והמוליכות

וגורמים אחרים.

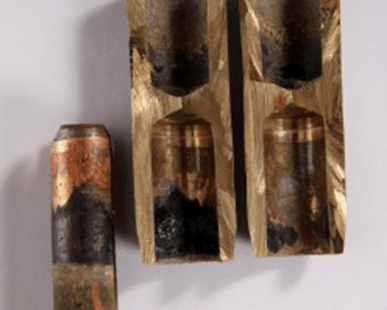

הפתרונות הקונסטרוקטיביים שקיימים עד כה בשוק העולמי אינם מספקים אמצעים להפחתת ולייצוב ההתנגדות מעבר של מוט-מופה-מוט-מהדק וחיבורו למוליכי הארקה  והגנה נוספת מפני קורוזיה אלקטרוכימית בקרקע וחיידקי אדמה,

למרות העובדה שאלקטרודות הארקה אנכיים מרוכבים משמשים בסוגים שונים של קרקעות עם pH שונה, טמפרטורות הפעלה ודרגות אגרסיביות שונות.



  1. פתרונות טכניים:
  • פותחה קונסטרוקציה חדשה של אלקטרודות הארקה אנכיות מודולריות, השונות מאחרות – הגיאומטריה של מוט הארקה שונתה בכדי להגדיל את שטח המגע מצד אחד ומצד שני – כדי להגביר את חוזק החיבור הנדרש כאשר התקנת אלקטרודות הארקה מרוכבות בעומקים גדולים או בקרקעות בצפיפות גבוהה



  • העומסים שנבדקו במהלך ההתקנה נלקחו בחשבון וחושבו החומרים המתאימים ששימשו ברכיבי אלקטרודות הארקה.

מופה החיבור (המשמש בדרך כלל במהלך ההתקנה) הוחלף על ידי מופה הברגה בחוזק גבוה.



  • מגוון המוצרים המפותחים והמיוצרים  באופן סדרתי מסוגים שונים של מתכות וסגסוגות הוגדל בכדי למנוע אפשרות לקורוזיה אלקטרוכימית היווצרות זוג גלווני עקב שימוש בחומרים שאינם תואמים .
  • (לדוגמא, הפתרונות המוצעים על ידי חלק מהספקים הם מוט פלדה מגולוון – מופה פליז, או למוצרים – מוט מצופה נחושת עם הכנסת נירוסטה וכו ') ומשתמשים בסוגי אדמה שונים. לשימוש בקרקעות pH שונה מוצע להשתמש בכמה סוגים של מוטות הארקה אנכיים עשויים נירוסטה, מצופים נחושת, אבץ, מגולוונים.



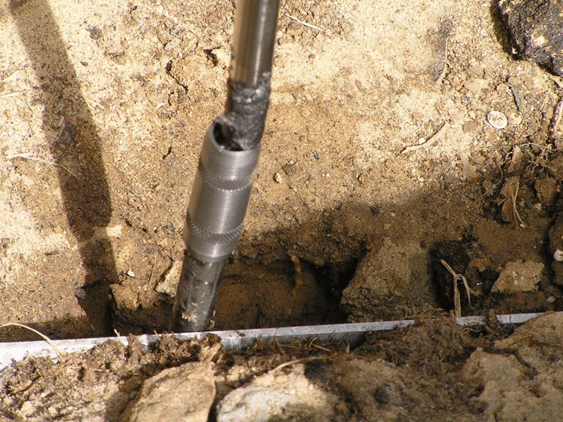

  • שימוש בגריז מוליך חשמלי

– בחיבור מוט-מופה-מוט לצורך איטום על ידי מילוי כל אי-אחידות החיבור מה שנותן הגדלת שטח המגע של החיבור ומאפשר להפחית את ההתנגדות מעבר החשמלית בהשוואה מדדים פי 80-100 (נתונים מאושרים על ידי דוחות בדיקה)

– בחיבור מגע מוט הארקה – מהדק חיבור – מוליך הארקה



  • משתמשים בסרט איטום לאיטום והגנה על חיבור המגע של מוליכים מפני קורוזיה.

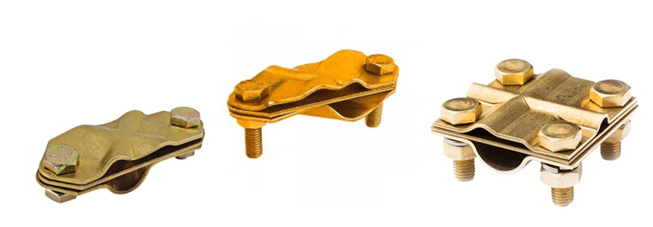

  • פותחו ומייצרים מהדקים מהסוג האוניברסלי לחיבור האלקטרודה והמוליכים להארקה

  •  תרכובת מוליכה חשמלית

– בעת התקנת התקן הארקה אנכי בקרקע, מה שמאפשר להגיע למגע חשמלי טוב בין המוט לקרקע ישירות במהלך ההתקנה





צעד אחר צעד למדנו להבין את הטכנולוגיה הזו ומאז 2007 היא מיושמת

הטכנולוגיה הנוכחית עם שימוש בגריז גרפיט כמוליך חשמלי קומפוזיציה מוליכה חשמלית וסרט-איטום במהלך ההתקנה  של אלקטרודה הארקה, מאפשר להגן על כל מפרקי המגע מקורוזיה בקרקע אלקטרוכימית ולהפחית משמעותית את ההתנגדות החשמלית במגע, להפחית ולייצב את התנגדות הארקה

הייתי מוסיף דבר חשוב ביותר

פרסום



יש לי יחס שלילי למוצרים (מוטות) עם חיבורים של שקע-תקע או בצורה מופה (צינורית). נדרש להשתמש אך ורק בחיבורי הברגה



באופן כללי, לגבי תהליך וטכנולוגית בניית מערכת הארקה, (אני יכול לכתוב ספר בנושא זה), אנסה להיות קצר:



  1. הרכבת חיבורי ראש החדרה \ מוט הארקה או מוט הארקה \ מופה \ מוט הארקה באמצעות טכנולוגיה זו.

יישום גריז מוליך חשמלי.

1.1 מרחו גריז מוליך על כל החיבורים.

1.2 הדק את כל החיבורים של האלמנטים בכוח לפני ההתקנה והדק אותם במהלך ההתקנה

1.3 במהלך ההתקנה ולאחר השלמתו, שפכו תמיסה מימית של הרכב מוליך חשמלי לרווח שבין דופן הבאר שנוצרה למוט ההארקה. במידת הצורך, מלא מחדש את הבאר באדמה, סגור את החלק העליון של הבאר ב"מנעול " על-ידי אדמה מסוג חמרה והדק היטב

  1. הרכבת חיבורים מוט הארקה \ מהדק אוניברסלי \ פס או חוט הארקה באמצעות טכנולוגיה זו, לאחר התקנת מוטות הארקה אנכיים

2.1 מרחו גריז מוליך על החיבורים

2.2 לבצע חיבורים

2.3 הדק היטב את כל החיבורים

2.4 לבדד חיבורי מוט הארקה \ מהדק אוניברסלי \ פס או חוט מפני קורוזיה בקרקע בעזרת סרט איטום
