טסטר מתח גבוה

היום אכתוב בקצרה על טסטר המתח הגבוה. אבל המאמר אינו מלמד, אלא כמו תמיד, אני מציע משהו, כאילו רעיון

בארץ ישנם חשמלאים מצוינים. ישנם גם קבלנים טובים, אבל לא לכולם היה מזל, צורך ואפשרות ללמוד את תחום המתח גבוה. כי רוב התחום זה עדין שייך לחברת החשמל. אולי מלבד יחידות שקשורות למשרד הבטחון, מקורות מים, מפעלים גדולים.

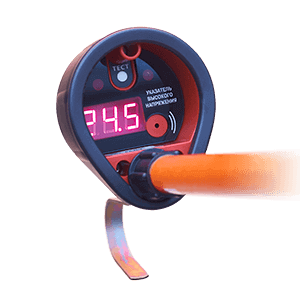

טסטר מתח גבוה

פרסום

 עם טסטר מתח גבוה משתמשים במתקני חשמל מ-6 קילו וולט עד 220 קילו וולט ומעלה. כל הטסטרים עשויים בגרסה חד-קוטבית, עם מגע, פועלים על פי העיקרון של זרם קיבולי שזורם דרך הטסטר

 בנוסף, ניתן לצייד את הטסטר במנגנון בדיקה ללא מגע לקביעת נוכחות מתח, כולל אפשרות בדיקה  מהקרקע, "קופסה שחורה" מובנית, מערכת עברת מידע מהטסטר לסמארטפון ועוד תכונות משפרות בטיחות

בנוסף להמלצות שלי האלו לגלאי מתח גבוה שמזהה מתח / היעדר מתח מהקרקע ו"הקופסה השחורה" עם העברת מידע לטלפון, הייתי ממליץ על חידושים אחרים:

        לפעמים במהלך הפעולה רועש בסביבה והשמש מסנוורת ואנו מתקשים לקבוע באופן חד משמעי נוכחות או היעדר מתח על הרשת.

הסיבה היא גם שהמכשיר עצמו ממוקם בקצה המוט ומרוחק מאוזנים ועיניים. אני מציע מוט מורחב כאינדיקטור. זה אמור להפוך את הבדיקה לקלה יותר ובטוחה יותר

        פונקציה נוספת של הטסטר היא להציג את ערך המתח על מחוון דיגיטלי בן 3 ספרות

טסטר ועיקרון הפעולה

1.    טסטר הוא מכשיר חד קוטבי עם חיווי ויזואלי ואקוסטי. פעולת הטסטר מבוססת על זרימת זרם קיבולי

2.    לטסטר יש מצב ניטור עצמי. כאשר אתה לוחץ על כפתור "בדיקה", נוצר אות קול קצר, הנוריות נדלקות לסירוגין, המחוון בן 3 הספרות (מספר "888") כדי להדגים את יכולת השירות ולאחר מכן למשך שנייה אחת מציג את המתח של ספק הכוח המובנה. בסיום הבדיקה העצמית נדלקת הנורית הירוקה ומאשרת את הטסטר לפעולה. אם המתח של המקור המובנה נמוך מ-2.6 וולט, הנורית תהבהב בתדר של 1Hz, מה שמצביע על הצורך בהחלפת הסוללות. לאחר 20 שניות. הנורית הירוקה נכבית כדי לחסוך בסוללה

3.    כאשר קצה – המגע נוגע בחלקים של מתקנים חשמליים במתח של יותר מ-500  וולט, הנורית הירוקה נדלקת. הנורית הירוקה עשויה להידלק גם כאשר אתה נוגע בקצה – המגע של הטסטר ביד – זה לא סימן לתקלה

4.    כאשר קצה – המגע של הטסטר נוגע בחלקים של מתקנים חשמליים תחת מתח העולה על מתח החיווי (2.5 קילו-וולט), הנורית הירוקה נכבית, הנורית האדומה נדלקת ונוצר אות קול לסירוגין

5.    פונקציה נוספת של הטסטר היא להציג את ערך המתח על מחוון דיגיטלי בן 3 ספרות בקילו-וולט. המתח המינימלי המוצג על המחוון הוא 0.5 קילו-וולט, במתח נמוך יותר המחוון נכבה

6.    הטסטר אינו אמצעי מדידה, ולכן המתח המוצג על המחוון הוא רק נתון משוער, דיוק המדידה אינו מתוקנן

אמצעי בטיחות

1. השתמש בטסטר רק עם כפפות דיאלקטריות!

2. אסור להשתמש בחלק העובד של הטסטר ללא מוט מבודד (חלק מבודד עם ידית) עבור המתח המתאים!

3. אין להשתמש במצביע בגשם!

4. הובלת הטסטר למקום העבודה צריכה להתבצע במארז מגן, המגן עליו מפני זעזועים ונזק מכני

נוהל הפעלה

1.    כדי לבדוק במתח, קח ביד את הידית של המוט המבודד וגע בקצה-המגע של הטסטר לחלק נושא הזרם של המתקן החשמל

2.    אם קיים מתח בחלק נושא הזרם של המתקן החשמלי העולה על 500   וולט (0.50 קילו-וולט), ערכו בקילו-וולט יוצג במחוון בן 3 הספרות

3.    דיוק תצוגת המתח תלוי בסיבות שונות

4.    בעת ניטור הרכיב הקיבולי של המתח המושרה, קריאות הטסטר עשויות להיות שונות באופן משמעותי מהתוצאות המתקבלות באמצעות מד מתח, בשל ההבדל הגדול בהתנגדות הפנימית (במספר סדרי גודל)

5.    נוכחות של מתח על החלק נושא הזרם של המתקן החשמלי העולה על מתח החיווי מסומן על ידי אות קול לסירוגין והנורית האדומה נדלקת

6.    במהלך בקרת מתח, זמן המגע הישיר של המחוון עם החלק נושא הזרם המבוקר של המתקן החשמלי חייב להיות לפחות 10 שניות (בהיעדר אות קולי)

פרסום

7.    מצב הדלוק של הנורית הירוקה מציין את היעדר מתח פאזה בחלק הנושא הזרם של המתקן החשמלי

8.    בסיום העבודה, הפרידו את החלק העובד ואת מוט הבידוד, הכניסו אותם למארז

העברת נתונים

הוא אותו מחוון, אך עם "קופסה שחורה" מובנית – הוא מציג את כל האירועים שהתרחשו עם המחוון, ואת השעה של אירועים אלה (הפעלת כפתור "בדיקה", פתיחת החלק האחורי מכסה, טעינת הסוללה, כניסה למתח גבוה", תאריך הכיול וכו'). בעבר, כל הנתונים הועברו דרך מכשיר מיוחד למחשב, אך כעת השתפרנו ועושים את ה-BLE. בו מעבירים מידע דרךBluetooth  לטלפון. נכון, עד כה רק בטלפונים אנדרואיד

מה הרעיון שעליו אני כותב כל כך הרבה:

מתקרב חשמלאי בקסדה לעמוד שאליו  הוא מתכוון לעבוד. הקסדה היא עם חיישן שדה מתח גבוה. עומד על הקרקע ונוגע לנקודה מיוחדת בקסדה עם רגישות מוגברת. אם לא נשמע צליל (יש להדגיש שתכננו את החיישן וצליל בתוך הקסדה ולא כחלק הנפרד, לכן הצליל שבתוך הקסדה לא ניתן לפספס)

בנאדם עולה לעמוד ומתקרב לרשת. במרחק כ 2-3 מטר מהרשת, אם רשת מחשמלת נשמע צליל כבר ללא פעולות העובד (יש אפשרות לנטרל אותו לרבע השעה). כמו כן, בנאדם שעדין נמצא על הקרקע או נמצע במרחק מהרשת, יכול להרים את היד עם הטסטר ושוב לבדוק נוכחות או היעדר מתח

בכל זאת נדרש מגע על ידי טסטר לרשת. אז בטסטר מוט הבדיקה הוא מוארך, כלומר מגע עם חוט מתבצע במרחק ותצוגה, מסך קרוב לאוזניים ועיניים העובד

בנוסף, העובד יודע שכל הפעולה שלו נשמרת וזמינה לצפייה של אחרים, הממונים עליו

למה  צריך את כל  זה ? להגביר את הבטיחות והמשמעת. מאפשר אפילו עוד על הקרקע (כמו שאומרים – עוד על החוף) לקבוע שיש מתח על הרשת ולא להיות מופתע כבר על העמוד
