יכולת לנתק זרם קצר (Icn ) והעמידה בזרם הקצר (Inc )



במפרט טכני, ורשימת נתונים להזמנה או לייצור לוחות חשמל, ישנה דרישה שכל ציוד מודולרי יתאים לזרם קצר 6 או 10 קילו אמפר (לדוגמה)

כאילו זה ברור ומובן. אבל יש ניואנס

פרסום

הדרישה זאת מתייחסת גם למא"ז וגם למפסק מגן כאחד, למרות שיש לקחת בחשבון  את ההבדל



Icn

טווח הזרמים באזור הקילו אמפרים. כמובן שעם זרמים כאלה המשימה של המפסק זרם היא לא רק לנתק את העומס המקצר, אלא גם לשמור על שלימות וכושר העבודה בעתיד.

יכולת הניתוק של המפסק הזרם חייבת להיות גדולה בהרבה מהזרם הקצר הצפוי ופוטנציאלי במעגל.

אכן, כאשר המגעים מתנתקים (נפתחים), מתרחשת קשת חשמלית (למעשה להבה), העלולה להוביל לאש, פיצוץ ושריפת משטח המגע. הקשת מכובה בתאי כיבוי קשת בעיצוב מיוחד והמגעים עשויים מסגסוגות עמידות







הפרמטר Icn מצוין במסגרת, ובמקרה זה הוא שווה ל 6000 A. עבור מותגים זולים Icn = 4500 A, עבור מפסקים יקרים יותר זה – 10 kA.

זה בכלל לא עובדה שזרם כזה יזרום במפסק ברגע הקצר, אלא אם כן המפסק הותקן בסמוך לשנאי. עם זאת, פרמטר זה מדבר על היכולת להגיב בקצר המעגלים, למעט את הסיכוי לשריפה, תוך אי אובדן תכונותיו כלל

נתקלתי במפסקים שאחרי הקצר הראשון לא רצו בכלל להסגר

שם הפרמטר מגיע מהמילים האנגלית "Capacity Normal".

או  Rated Short-Circuit Capacity ” ". שמות נפוצים אחרים לפרמטר זה הם – זרם קצר, כושר ניתוק…

תקן 1-IEC 60898 מתייחס לכושר הניתוק של מפסקי זרם אוטומטיים במתקנים ביתיים המתופעלים על ידי אנשים בלתי מיומנים.

תקן IEC 60947-2 מתייחס לכושר הניתוק של מפסקי זרם אוטומטיים במתקנים תעשייתיים המתופעלים על ידי אנשי מקצוע.

פרמטר זה מבולבל לעיתים קרובות עם זרם הקצר המותנה הנומינלי Inc



Inc

פרסום

למרות העובדה שזרם זה יש אותם ערכים (4500, 6000, 10000), הוא משמש לתיאור המאפיינים של ממסר פחת (מפסק מגן דיפרנציאלי)

– Inc ערך זרם קצר יעיל צפוי במתקן המוגן על ידי ממסר הגנה, שמפסק המגן יוכל לעמוד בו ללא נזק למפסק או ירידה בביצועיו.

ממסר פחת באיכות גבוהה Inc = 15 kA  . בבחירת Inc, נדרש להתמקד בערך יכולת לניתוק של מפסק הזרם

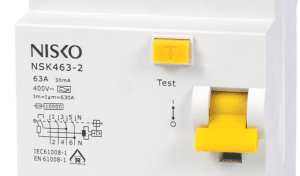

Inc  אחד המאפיינים שבאמצעותם ניתן לקבוע את איכות הממסר פחת. הוא מצוין בלוח הקדמי של פחת

מה מצביע פרמטר זה? רשת החשמל  נפגמת מדי פעם, מה שמוביל להופעת זרם קצר או עומס. למרות העובדה שממסר פחת הותקן עם מפסק זרם בתור, דרכו יזרום זרם יתר. לא משנה כמה מהר המפסק זרם ינתק את האזור הפגוע, זרם קצר חשמלי  עובר דרך הממסר פחת למשך הזמן



פרמטר ה- Inc מראה את העמידה בזרמי הקצר, כלומר את הזרם שממסר פחת יכול לעבור בתוכו מבלי לאבד את היכולות שלו.

ככל שפרמטר זה גדול יותר, כך ייטב
