כיצד ניתן לבדוק מתח של סוללה שטוחה( טבליות)

לאחרונה יש לי צורך בבדיקת תקינות וטעינה של  כל מני סוללות שונות, כולל שטוחות (טבליות). מדידת המתח של סוללות שטוחות היא משימה בעייתית, במיוחד עבור סוללות זעירות עבור שעונים ומכשירי שמיעה.

לכן חשבתי וחיפשתי  מכשיר או התקן, שיעזור בכך

מוצר תוצרת  בית זה מבצע שתי פונקציות חשובות:

פרסום

הוא מחזיק את הסוללות במהלך המדידות ומעניק למשתמש מדידות מתח אמתיות, בגלל שהסוללה נמצאת תחת עומס.

אפילו "סוללה גמורה" יכולה לפעמים לייצר משהו הדומה ל"מתח הנכון "כאשר נמדד במולטי מטר דיגיטלי מודרני עם אימפדנס גבוהה.

עומס קל הופך את המדידה למדויקת יותר (נחבר נגד במעגל המדידה)

חומרים הנדרשים

  • אטב כביסה
  • זוג מסמרי נחושת קטנים או ברגים
  • נגן עומס בהספק 1/4 וואט והתנגדות בין 510 ל -2000 אוהם. נגן של 1000 אוהם מספק עומס של 1 מילי אמפר על 1 וולט מתח
  • חוטים.
  • שרוול מתכווץ בקוטר 9 – 12 מ"מ (לא חובה)
  • שני תקעי בננה (אדום ושחור) – (לא חובה)

אנו קודחים שני חורים בדפנות של אטב כביסה

אנו לוחצים מסמרים לחורים שנעשו, באמצעות פלייר או מברגים ברגים

לאחר מכן, נעטוף את קצות חוטי החשמל סביב ראש המסמר או בורג

נלחם בזהירות את החוטים ואז נגסו את העודפים

אנו מחברים את נגד העומס

נבודד החיבורים

נוודה שהחוטים מוגנים והנגד אינו נוגע בקפיץ

התקן את התקעים בשקעים של המולטי מטר.

פרסום

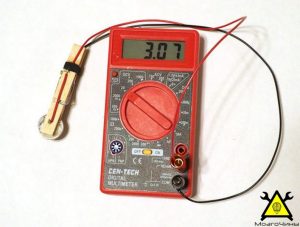

שמים את המולטי מטר במצב מדידת מתח ישיר (20 וולט).

פותחים את אטב כביסה ומכנסים את הסוללה.

אל תדאגו בקוטביות. אם הפכנו את הקטבים, לערכי המתח יהיה ערך שלילי. סוגרים את אטב הכביסה וקוראים את הקריאות בתצוגה

.

בייצור  של מתקן זה התעסקתי היום

אני מקווה שהסברתי את עצמי איכשהו ומאמין שהעיקרון הוא ברור. אשמח עם  זה יהיה שימושי והייצור שלכם יהיה מושלם יותר



MASTAQ
