כיצד ניתן למדוד זרם זליגה

כיצד למדוד זרם זליגה

בצוות שלי ישנו הנדסאי שאינו חשמלאי מנוסה. אבל  הוא סקרן. כל הזמן הוא בודק משהו, מודד, משפר במתקן  וגם בחשמל בביתו.

כל יום הוא ניגש אלי עם שאלות חדשות. יש לו הגבלה  לא רק בידע אלא גם בכלים ובמכשירים. לכן  בתשובות ובהמלצות שלי אני לוקח את בחשבון

פרסום

פעם הוא שאל, איך ניתן לדעת בקופסת חיבורים או שקע, איפה אפס ומה הארקה עם הם לא מובדלים בצבעים

פעם אחרת שאל, איך ניתן לבדוק טיב הארקה בבית

השאלה להיום – כיצד  ניתן למדוד זרם זליגה?

אנו מכירים מכשירים  כמו רב מודד, אבל איך ניתן לדעת את זה בדירה?

אז ננסה למדוד באופן מעשי את זרם הזליגה בדירה

יתכן, שיש דרכים טובות יותר. אז  אני רושם כאן לא  את התשובה הנכונה ביותר, אלה  את התשובה שלי לבחור

לוח חשמל דירתי בנוי ממסר פחת ואחרי כל מאזי"מ עבור המעגלים בבית

נדרש לכבות את הממסר פחת ולמדוד את הזרם בנתק של חוט הפאזה. זה יהיה זרם הזליגה.

נוח לעשות את זה על ממסר פחת ולא במקום אחר בלוח" כי ממסר פחת מנתק את הפאזה ואפס.

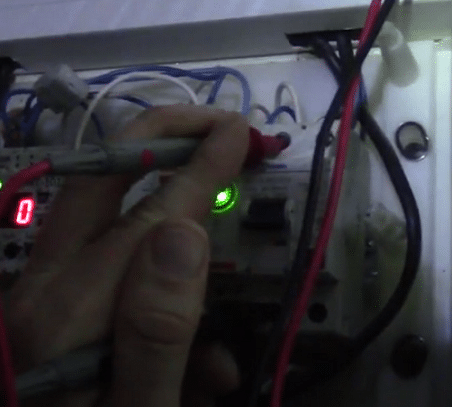

מחברים את הפינים של כל מכשיר המדידה (מולטי מטר) במהדק פאזה כניסה ויציאה של ממסר פחת, מעבירים  את כפתור המכשיר למצב זרם  AC ומודדים

התוצאה – זרם הזליגה שיש

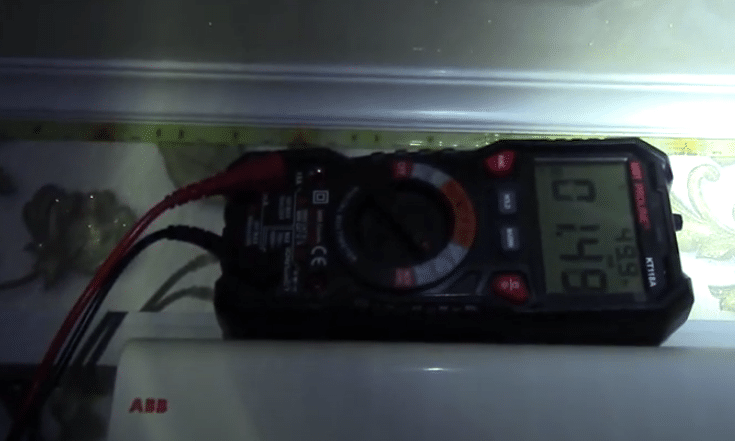

בדוגמה, רואים 1.5 mA



למה חשוב, מעניין ומועיל למדוד ולדעת את זרם הזליגה? כדי:



  • להעריך את איכות עבודות החשמל שבוצעו;
  • לפקח על מצב הבידוד;
  • לקבוע את נכונות הבחירה של ממסר פחת (זרם In) ;
  • לקבוע את נכונות הבחירה של ממסר פחת (זרם דיפרנציאלי);
  • לזהות מעגל פגום או צרכן חשמלי עם עמידות בידוד נמוכה ולא מקובלת;



מדידה כזאת (אולי מקצועי יותר) הכרחית בחיפוש תקלה, כשה ממסר פחת לעתים קרובות פועל, מכיוון שהוא מאפשר להעריך את מצב החיווט הנוכחי



"זרם זליגה הכולל, בהתחשב בצרכני החשמל הנייחים והניידים המחוברים בפעולה רגילה, לא יעלה על 1/3 מהזרם הניתוק דיפרנציאלי של המפסק מגן ISn. במקרה של חריגה מערך זרם הזליגה של 1/3 ISn, יש צורך לזהות את מקום פגם הבידוד על ידי ניתוק רצוף של צרכני חשמל ומעגלים אחד אחרי השני." נכון, שלא תמיד  הזליגה מופיעה מיד לאחר הדלקת  המכשיר עם הבידוד הפגום

פרסום

מקרה אפשרי הוא כאשר בכל מתקן חשמלי מסוים זרם זליגה לאדמה הכולל, גדול מדי ואי אפשר להשיג את הפחתתו – הרשת מסועפת מאוד ובעלת אורך כולל גדול, מופעלת בתנאי לחות גבוהה וכו '. במקרה זה, יש צורך להחליף את הממסר פחת המותקן בפחת עם זרם דיפרנציאלי גבוה יותר (למשל, להתקין פחת  30 mA במקום10 mA , 300 mA במקום 100 mA או 100 mA במקום  30 mA

אם על פי תנאי הבטיחות וחוקים, החלפה אינה מקובלת, מומלץ לחלק את הרשת ולהתקין ממסרי מגן במעגלים היוצאים. לאחר ביצוע פעולות אלה, בצע מדידות חוזרות וודא שהערכים שהתקבלו תואמים לתנאים

כיצד למדוד את הזרם בעזרת מולטי מטר מבלי לנתק חוט

אם יש צורך לבדוק זרם במעגל, ללא לנתק חוט ולהתחבר  אתו בתור, ללא  הפסקה, איך ניתן?

לפני מספר חודשים כתבתי כיצד ניתן לבדוק זרם זליגה בשיטה פרימיטיבית, אבל שימושית. אז הפעם השיטה היא עממית. לכן אני לא מציע ולא ממליץ. פשוט מספר.

אנו מתקרבים ללוח החשמל. מגדירים את המעגל ואת מא"ז שמזין. כמובן, שניתן לבדוק את הזרם בעזרת צבת זרם.

אבל לא תמיד הוא בנמצא ולא תמיד יש גישה ומקום בלוח. אם הזרם לא גדול, עד 10 אמפר (בד"כ בבית רוב המעגלים הם כאלו) ובמולטי מטר יש  דרגה כזאת שזה לא חורג את הסקלה. מחברים חוטי מדידה למכשיר מדידה. במצב עבודה מחברים את חוטי מדידה משני צדדים של מא"ז למהדקים. לוחצים שיהיה מהודק. במצב הזה מפסקים את מא"ז ורואים שבמסך מופיע זרם.  זוכרים את תוצאות הזרם, מחזירים את מא"ז למצב עבודה

פרימיטיבי? אבל זה  מה שעשינו פעם וזה לא מנע מאתנו בעבר לבנות מפעלים, בניינים והכי חשוב לגדל  וגם ללמד בעלי מקצוע.



MASTAQ
