כיצד פועל מפסק מגן?

כיצד עובד מפסק מגן הוא שאלה מרכזית עבור כל מי שעוסק בהגנה על מערכות חשמל. לאחרונה השתתפתי בקורס בודקים ונתקלתי בפרק מעניין שעסק במפסק מגן תלת פאזי. במסגרת הקורס קיבלנו ספר מקיף שתיאר את תוכן הלימודים, ולאחר עיון מעמיק הבנתי שיש לי מספר הערות לגבי הנושאים שהועלו בפרק זה. בפרט, הופתעתי לגלות רעיונות לביצוע שינויים בחיבורי מפסקי המגן, שנועדו להגדיל את הזרם הנומינלי ולהקטין את רגישות המפסק. למרות שרעיונות אלו אינם חדשים, נראה כי הם אינם מוכרים בספרות ובפורומים מחוץ לישראל, מה שמעלה שאלות לגבי האפקטיביות והבטיחות שלהם. במאמר זה נבחן את ההשלכות של שינויים אלו ואת הסיכונים הפוטנציאליים הכרוכים בהם, במיוחד כאשר מדובר במפסק מגן תלת פאזי.

כמה פעמים היה לי  את הכבוד לתת הרצאה בנושא מפסקי מגן. איפשהו בתחילת ההרצאה, כדי להיראות שאני חכם ושמח, הראיתי את התמונה הזו

היא: שוב הוא חולם על הבחורות שלו

פרסום

הוא: אם זרם דיפרנציאלי נומינלי של מפסק מגן הוא 30 mA, אז למה הוא פועל מ 15 mA

ועכשיו אני חושב כמה טעיתי – גם אני וגם הבחור ההוא לא היינו כל כך חכמים

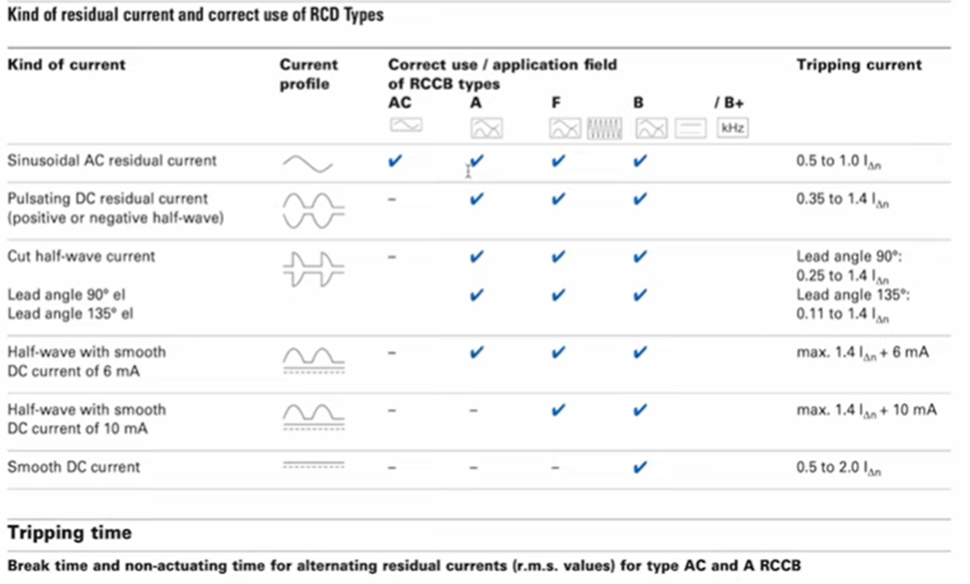

להלן טבלה של אחד היצרנים המובילים של ציוד הגנה חשמלי. ואז אנחנו רואים, שטווחים שונים של מכשירים מגיבים בצורה שונה לכל סוג של זרם דיפרנציאלי. אבל לא רק זה…

גם זרם ניתוק, (טווח תגובה), הוא שונה

לדוגמה :

זרם AC דיפרנציאלי

זרם ישר פועם

זרם ישר חלק

גורמי תגובה תלויים בסוג הדליפה.

• כאשר יש חצי גל חיובי ושלילי, אז המקדמים הם כבר מ-0.35 ל-1.4. מפסק מגן 10 mA יעבוד מ-3.5 עד 14 mA. זהו מקדם התגובה לסוג זה של זליגה
• יכול להיות מצב שבו יש דליפה כאשר מפסק מגן 10 mA מופעל ב-14 + 6 mA
• לחצי גל בזווית של 90 ו-135 מעלות יהיו שיעורי תגובה שונים. בזווית של 90 מעלות – מקדם מ 0.25 עד 1.4. בהתאם, מפסק מגן 10 mA שלנו יפעל בין 2.5 ל-14 mA. ואם זווית של 135 מעלות, אז המקדם הוא מ 0.11 עד 1.4 כלומר. מפסק מגו יעבוד מ-1.1 עד 14 mA
• אבל למצב חצי גל עם קבוע החלקה של 6 mA יש מקדם תגובה מקסימלי של 1.4 + 6 mA, כלומר, מפסק מגן של 10 mA יעבוד ב-20 mA
• אותו מצב אבל לדגם מפסק F שגם מגיב לזליגה עם קבוע החלקה של 10 mA, כאן עבור דגמי B ו F המקדמים מוגדרים כ-1.4 + 10mA. כלומר, מפסק מגן mA 10, יעבוד ב 24 mA

עלינו לדעת ולקחת זאת בחשבון. עם החיים והעומס המודרניים, בקניית מפסק מגן של 30 מילי אמפר, אי אפשר לסמוך על נתון של 30

פרסום

– אם ניקח את המקרה של זליגה זרם ישר מוחלק, אז מקדם התגובה הוא מ-0.5 ל-2. אז בדוגמה שלנו זה יהיה מ 5 mA  עד 20 mA

לכן, ההצהרות והחישובים שניתנו בספרי לימוד, בהרצאות ומאמרים שזה מספיק ובטוח להתקין מפסק מגן 30 mA ומוות לא צפוי עד 5 שניות חשיפה, מיושנים  (לפי דעתי)
