להפוך את ממסר הפחת לממסר להגנה מפני נחשולי מתח .

להפוך את ממסר הפחת לממסר להגנה מפני נחשולי מתח .

מפסק מגן (פחת) נועד להגן על האדם מפני התחשמלות וכמו כן להגנה כללית מפני זליגת זרם. אך בנוסף הוא יכול להגן מפני יתר  מתח  ולשמור על תפקידו העיקרי!

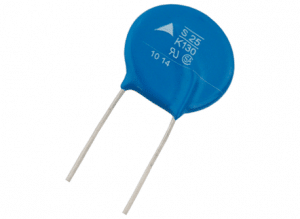

מהו ווריסטור ואיך זה עובד?

פרסום



אנו זקוקים לשני חלקים – נגן קונבנציונאלי עם התנגדות של 10 кОм (10 000 Ом) בהספק של 5 וואט ווריסטור – נגד שאינו ליניארי. אם הנגד ברור – מקטין את עוצמת הזרם במעגל, מפזר עודף אנרגיה בצורה של חום, ואז הרכיב השני עובד  בצורה יותר מעניינת

כאשר  הוא חורג ממתח מסוים, התנגדות הווריסטור יורדת בחדות. למעשה, זה מפסיק להיות נגד והופך למוליך לאחר שהמתח חוזר לקדמותו, הוא משיב את ההתנגדות הראשונית.



כיצד להרכיב מעגל הגנה מפני נחשולי מתח?

נניח שהפחת כבר מותקן בלוח חשמל ומגן על מעגל כלשהו, או על שדה שלם. המשימה שלנו היא לחבר את הווריסטור אל הנגד בתור, ולחבר את קצות המעגל המתקבל לפאזה ביציאת של פחת ולאפס בכניסה שלו (ראה תרשים)

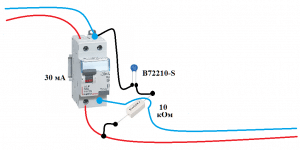

ויזואליזציה של מעגל הגנה מפני נחשולי מתח



זה עובד כך:

פרסום

כל עוד המתח אינו עולה על 275 וולט, הזרם אינו זורם בנגדים (ליתר דיוק, הוא זורם מעט מאוד,

פחות (1 мА

אם המתח קופץ לפתע מעל לסף זה, הווריסטור ייפתח, וזרם של 30 מילי אמפר יזרום במעגל.

Тממסר פחת "יחשב" זאת כזליגה וייכבה מהר מאוד (מהיר יותר 20 מילישניות). לפיכך, המכשירים לא יישרפו כתוצאה ממתח יתר

בכדי שהמעגל יהיה חזק עדיף להלחים את הנגד עם הווריסטור ולהניח אותם בתוך שרוול שמתכווץ בחום
