כשמדובר בלוח חשמל חיצוני, פעמים רבות אנו נתקלים בתמונות ותרשימים המציגים את פרטי ההארקה בחיבור מבנים או לוחות חשמל בצורה שנראית תקנית ומסודרת. אך בפועל, הדברים מורכבים יותר. גם כאשר כל הפרטים נראים נכונים, כמו מרחק בין האלקטרודות והתקנה של רכיבים חיוניים, נשאלת השאלה האם באמת מתקיימת השוואת פוטנציאלים בצורה בטוחה ויעילה, במיוחד במצבים שבהם הלוח מותקן מחוץ למבנה. במאמר זה, נבחן לעומק את החשיבות של השוואת פוטנציאלים בלוחות חשמל חיצוניים, ונציג גישות שונות להתמודדות עם סוגיות בטיחותיות שעשויות להופיע בהתקנות מסוג זה.

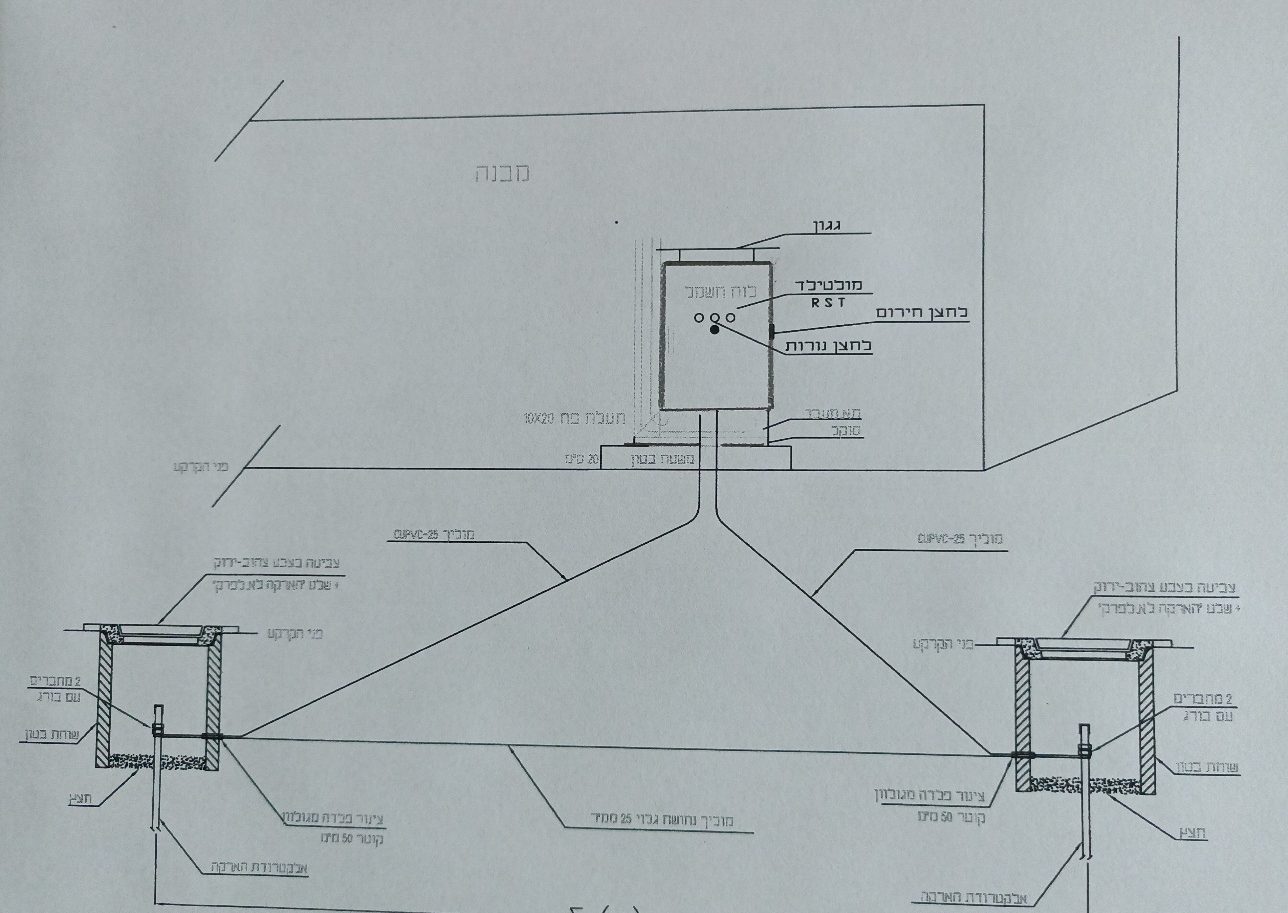

כנראה שרבים נתקלו בתמונות, סקיצות דומות בפרויקטים, תכנונים של פרט הארקה בחיבור מבנים או לוחות החשמל

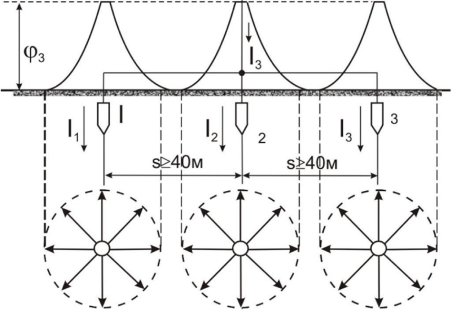

מפורט, הכול יפה ואפילו מרחק בין האלקטרודות הוא תקין – הוא “מחוץ לטווח השפעת האלקטרודה הקודמת” רצוי לפחות פעמיים מעומק האלקטרודה
פרסום
אבל, דעתי בעניין:
- אם היינו מדברים על מתקן חשמל בתוך הבניין, אז ברור שהיינו דואגים למשוואת פוטנציאלים כנדרש
- אם היינו מדברים בחצרים חקלאים של בעלי חיים, אז גם יש דרישה להתקין מערכת להשוואת פוטנציאלים כלומר לבצע השוואת פוטנציאלים על ידי רשת מתכתית או זיון רצפה
השוואת פוטנציאל – חיבור חשמלי של חלקים מוליכים להשגת שוויון הפוטנציאלים שלהם. השוואת פוטנציאלים המתבצעת לצורך בטיחות חשמל. זה בתוך המבנה. בחוץ – השוואת פוטנציאל , זה צמצום הפרשי פוטנציאל בין חפצים מוליכים
אם מדברים על המושג של השוואת פוטנציאלים, יש להבין שהסכנה לאדם אינה הפוטנציאל תחתיו הוא עשוי להיות, אלא ההפרש הפוטנציאלים. אדם יכול לעבוד בבטחה בתנאים שבהם הוא נמצא מתחת לפוטנציאל של כמה מאות קילו-וולט; במקרה זה, זרם חשמלי אינו זורם בגוף האדם. עבודה כזו, בפרט, כוללת עבודה על קווי חשמל עיליים, לרבות קווים עיליים בעלי מתח גבוה במיוחד
יחד עם זאת, המצב מסוכן כאשר אדם נכנס תחת מתח. כלומר, מתחת להפרש הפוטנציאלים. לדוגמא, אדם נוגע בגוף הציוד, שהפוטנציאל שלו הוא 230 וולט, ועומד ברגליו על בסיס הפוטנציאל שלו הוא אפס. במקרה זה, אדם יופעל עם 230 וולט. זרם יזרום בגופו, שערכו עלול להיות מסוכן או אפילו קטלני לאדם. אם נתן ליישר אותם (לדוגמה, לוודא שהפוטנציאל של המקרה הוא 230 וולט, והבסיס הוא 200 וולט), אז לא תהיה סכנה לפציעה חשמלית חמורה, ואף יותר מכך, קטלנית
המושג "השוואת פוטנציאל" בחוץ לבניין, בחצר קיימות מספר גישות להגדרת המושג. השוואת פוטנציאלים במקרה הזה – היא הפחתת הפרש הפוטנציאלים (מתח צד) על פני הקרקע או הרצפה באמצעות מוליכים הגנה המונחים באדמה, ברצפה או על פני השטח שלהם. המוליכים מחוברים למערכת הארקה, או באמצעות כיסויי קרקע מיוחדים. לפי כך, השוואת פוטנציאלים מכוונת להפחתת מתח הצעד. לכן:
- השוואת פוטנציאל בתוך הבית קיימת על מנת לבטל או להפחית את המתח בין גופים מתכתיים כאשר מופיע פוטנציאל חשמלי על אחד מהם. למשל, אם הבידוד ניזוק
- השוואת פוטנציאלים בחוץ הפחתה הפרש הפוטנציאלים בין חלקי מתכת פתוחים מוארקים (מאפסים) או אלקטרודת הארקה לבין הקרקע, הרצפה על ידי הנחת מוליכים חשופים המחוברים לחלקים מוארקים (מאפסים) ליד הקרקע או הרצפה. זה מפחית את מתח המגע כאשר הבידוד פגום. השוואת פוטנציאלים כאן יכולה להיחשב כמקרה מיוחד של השוואת פוטנציאלים שאנו מכירים, אם ניקח בחשבון את הרצפה המוליכה כחלק מוליך של צד שלישי במיתקן החשמלי יחד עם מבני מתכת וצינורות
התקינו לוח חשמל בחוץ – על חזית בניין או פרופיל צינורית או עמוד עץ, בגומחה או על גדר, מתקינים לוח החשמל
לכולנו יש מצבים שונים. מערכות הארקה שונות TN – או TT, יש לנו עמודים שונים – בטון, מתכת ועץ. יש לנו לוחות חשמל שונים. לוח החשמל יכול להיות מתכתי או פלסטיק
מבחינת בטיחות, רצוי לא מתכתי. לוחות חשמל פלסטיק הם הבטוחים ביותר עבורנו. אבל לוח פלסטיק הוא פחות אנטי ונדלי, הדלתות נשברות ובסופק שעמיד יותר בקרינה UV. לכן, לא חסר מקרים התקנה לוח מתכת (במיוחד בחוץ, שמאפשר לבצע גגון)
אז כמה דוגמאות למקרים שיכולים לקרה או להתרחש מבחינת תקלות או סוגיות חשמל
- החוט הניוטרל יכול להישרף או להתנתק בכל עת לפני הכניסה ללוח החשמל או בתוך הלוח. לכן, חייבים אלקטרודת הארקה לכל לוח החשמל. יתכן שמישהו יתנגד ויגיד שהלוח חשמל שלו מותקן ליד עמוד שבתוכו יש הארקה או מוליך הארקה מונח לאורך העמוד ומחובר ברשת ל-PEN, אבל אם בכבל שמזין את לוח יתנתק או יישרף את PEN אז זה לא יעזור
אם אפס יישרף, אזי האלקטרודה המקומית תפחית את הפוטנציאל המסוכן על מארז המתכת של הלוח. זה במערכת TNC-S. במערכת TT אם האפס יישרף, הפוטנציאל לא יופיע על המקרים מתכתיים בבית. וכאילו במערכת TT, אנחנו לא צריכים להתקין את האלקטרודה הארקה על יד לוח החשמל, שהותקן חיצונית. אבל בתוך הלוח עצמו ישנם חוטים רבים בבידוד יחיד שעלולים להינזק. כל הגוף הלוח יהיה מחושמל. בגלל הארקה, איזשהו הגנה בלוח זה יעבוד. אבל אם הקצר יתרחש לפני אביזרי ההגנה, היכן שהכבל נכנס ללוח, אז גוף הלוח יחושמל שוב. ושוב, הודות להארקה, ההגנה הפעם בשנאי עשויה לפעול
- בכל עת, ברשת העילית מסיבות טכניות או גורמים אנושיים, אבל PEN (או אפילו PE) הופך לפאזה. אז פאזה יהיה על גוף לוח החשמל ואלקטרודה הארקה שלו. אבל אנחנו לא יודעים על זה. כי אין אוטומציה כזו שעוקבת אחרי זה. לא ניתן לנתק אותו אוטומטית. אנחנו מגיעים ללוח שהותקן חיצונית, נוגעים בו ביד, רגלינו על הקרקע (יש פאזה על הלוח, ומתחת לרגלינו 0). מתחשמלים.מה ניתן לעשות כאן? כדי שמצב זה לא יתקיים, יש צורך לבצע הארקה מקומית. כלומר להעביר את הפאזה גם לקרקע בנקודת אלקטרודה הארקה ומשם על פני קרקע, הפוטנציאל יקטן. כי, בכל מקרה, אנחנו לא עומדים עם כל הצוות העובדים כשהרגליים שלהם בדיוק על מכסה בריכת הארקה, מעל האלקטרודה הארקה. תאורתי, במרחק של צד 70 – 80 ס"מ יכול להיות כבר פוטנציאל מעל 50 וולט פחות. אז יש לעשות הארקה זו רחבה יותר. באדמה, בעומק של 0.5 מטר, להניח פס, גיד, כל מתכת ונחבר לאלקטרודה. כך שכאשר נתקרב ללוח, הוא (המעגל) יהיה מתחת לרגלינו. יכולים אפילו לעשות זאת – יש עמוד. לחפור מסביב לעמוד תעלה בעומק חצי מטר. להתקין שני מוטות הארקה ולחבר אותם עם פס או חוט חשוף. לא משנה מאיזה צד נתקרב ללוח (עמוד), יש לנו את השוואת הפוטנציאלים הזה בכל מקום
ארון מתכת עם ציוד חשמלי המותקן על חזית הבית או על עמוד חשמל, המטופל או מתוחזק ישירות מהקרקע (לדוגמה, לוח תאורה, לוח יביל או מכולה, לוח החלפת הזנות חשמל), חייב להיות מחובר למוליך PE של המתקן החשמלי ולמוליך של מערכת השוואת הפוטנציאלים, המתבצעת על ידי הנחה באדמה (בעומק של 0.5 – 0.7 מ' ובמרחק של מטר מהארון) מוליך ללא בידוד או פס. במקרה של חיפוי קרקע אספלט או דשא סינטטי , ייתכן שלא נדרש הנחת המוליך באדמה כדי להשוות את הפוטנציאלים
בכל מקרה, אם לוח החשמל מתכתי ואלקטרודות הארקה נמצאות במרחק לפחות פעמיים מעומק האלקטרודה (שזה יכול להיות מעל עשר מטר) לגעת בלוח יכול להיות מסוכן
יותרה מזה, אפילו אם קיימת הארקת יסוד במבנה זה לא משנה את הגישה
