התקנת אלקטרודות הארקה – לוח (צלחת) הארקה

אני כנראה חוזר על עצמי, אבל חוזר ואומר – נושא ההארקה הוא  הנושא השערורייתי ביותר, לא מובן, לא נלמד ולא מתואר במאמרים. בתערוכות רבות של חשמל או  בתערוכות בטיחות לא תמצאו מוצרים או אביזרים של הארקה.  אם אני אשאל אתכם מי המותגים המובילים בתחום  מוצרי חשמל, אז אשמע בתגובה שמות של חברות מובילות.

 אבל אם אני אשאל את אותה שאלה ביחס להארקות? תגידו לפחות יצרן אחד בעל מוניטין עולמי

אפילו בחוק החשמל (בין פרקים רבים יש פרק הארקות ואמצעי הגנה בפני חשמול) כל המידע נמצא  בתת פרק בלבד – מבנה אלקטרודה והתקנה. לא מדובר ולא מוזכר על חלק המעשי – התקנה, שמירה וכו' (איך להתקין, לאן להתקין, איך לבצע שילוב האלקטרודות או מערך האלקטרודות, השפעת הלחות, עונתיות, טמפרטורת, סוג האדמה וכו')

פרסום

במאמר הזה אני לא מנסה ללמד אף אחד, להפך, בכתיבה אני לומד דברים בעצמי.

הארקת הגנה היא חיבור חשמלי מכוון לקרקע או לאקוויוולנט שלה את חלקים מתכתיים לא מוליכים שעשויים להיות תחת מתח כתוצאה ממצב חירום. מטרת הארקת הגנה היא להפחית לערך בטוח את המתח ביחס לקרקע על חלקי המתכת של הציוד שאינם מוליכים, אך עשויים להיות תחת מתח עקב פגיעה בבידוד מתקני חשמל. כתוצאה מקיצור על גוף מאורק של ציוד בעל פוטנציאל שווה ביחס לארקה, מתח המגע פוחת וכתוצאה מכך הזרם שעובר בגוף האדם פוחת  כשהוא נוגע לגוף הציוד

לוח הארקה לקרקעות התנגדות גבוהה

בעת תכנון ובניית מתקני הארקה על המתכנן והמתקין לקחת בחשבון שניים מהגורמים החשובים ביותר:

ההתנגדות של האדמה במקום בניית מתקן ההארקה

שטח המגע החשמלי של החומרים המשמשים לבניית המתק

כרגע יש צורך לדון בנושא פשוט לכאורה – קונסטרוקציה אלקטרודה הארקה אשר מונח במהלך תכנון מסוגים הנפוצים ביותר בשוק של מוצרי מתכת ובעיקר בצורה של פסים ומוטות, כמו כן ממוצרים מיוחדים. הם נבדלים על ידי ציפוי נגד קורוזיה, שיטת חיבור, חומר של מופות, סוגי מהדקים וכו '. תכנון מבוסס על תצורות אופקיות שונות (בעיקר בצורת פסים בעובי של לפחות 4 מ"מ ורוחב של 25 עד 50 מ"מ, ומוטות אנכיות (בקוטרים גדולים מ 14 עד  20 מ"מ)





בתנאים של קרקעות התנגדות גבוהה, גודל מתקן הארקה יכול להגדיל משמעותית, אך לא ללא מגבלות. בתנאים עירוניים, גודל הארקה, קודם כל, מוגבל על ידי צפיפות של תשתיות הנדסית אחרת. אותו דבר  מתרחש בתנאים עירוניים  כאשר יש צורך לתקן את הארקה שנמצאת מחוץ לנורמה. באזורים הכפריים, הגורמים לעיל אינם חשובים במיוחד, עם זאת, בתנאים של קרקע חולית וחצץ – חולית התנגדות גבוהה, עלות הארקה כזה יכולה לעלות משמעותית בגלל עבודות עפר נפוצות

בתנאים עירוניים וכפריים, אחד הגורמים המגבילים את גודל הארקה יכול להיות השימוש בבניית מוצרי מתכת עם שטח המגע החשמלי הגדול ביותר עם אדמה. כדי לייעל את התהליך, אני רואה צורך להקים ייצור של צלחות הארקה עם שטח מגע גדול יותר מאשר מוצרי מתכת אחרים המשמשים לבניית הארקה

הגורם הבא, שמצמצם עוד יותר את השטח שתופס הארקה, הוא השימוש בתערובת למנורמלת  הארקה (להלן התערובת), מכיוון שהשימוש בה מפחית ביעילות את התנגדות הקרקע של הארקה. כפי שהוכח הניסיון, יעיל במיוחד להשתמש בתערובת בעת התקנת אלקטרודות אנכיות עמוקות, כאשר התערובת נשפכת לחלל שהותרה המופה וקצה בקוטר גדול יותר מהמוט


במקרים קשים מאוד אלה, התפוקה היא השימוש הנרחב בלוחות הארקה יחד עם התערובת. לוח ההארקה יסייע להגדיל את שטח המגע החשמלי עם האדמה באזור בגודל מוגבל, ובמקביל, התערובת המוטמעת בתעלה צלחת תפחית עוד יותר את גודל שטח האחסון, ותפחית את התנגדות הקרקע. המרחק בתעלה בין מספר צלחות יכול להיות בין שניים לחמישה מטרים.

גם אם בתנאים כאלה יתברר כי הציוד הנע על הרכב, למשל, תחנת רדיו צבאית או חנות מכוניות, המחייבים הארקה זמנית לעבודה בעת החנייה, לדעתנו, לוח ההארקה יהיה הארקה נוחה ויעילה יותר מאשר מוט אנכי.

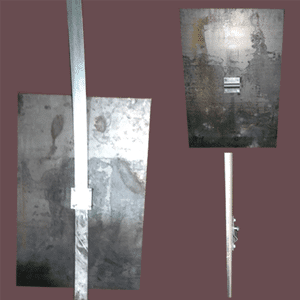

העיצוב של לוח ההארקה הוא כדלקמן: החומר לייצורו הוא פלדה, פלדה מגולוונת, וגם נחושת ופליז בהזמנה מיוחדת; מידותיו 750 * 500 * 4 מ"מ, מהדק מותקן במרכז הפלטה, ומאפשר לחבר את הפלטה, כמו לחיבורים עגולים, שטוחים, אנכיים, אופקיים, הארקה ומוליכי הארקה, ויוצרים חיבורים מקבילים, בצורת T, וכמו כן חיבורי צלב.

כמות התערובת הדרושה למילוי צלחת ההארקה בעיצוב זה היא לפחות שני דליים (40 ליטר). שיטת התקנת לוח ההארקה בתעלה בעומק של לפחות 0.8 מטר: הפלטה מותקנת בתחתית התעלה כשצדה האורך 750 מ"מ, במקביל לדפנות האנכיות של התעלה. לאחר מילוי חלקי של הפלטה באדמת, בעזרת את חפירה, האדמה מתרחקת מהצלחת משני הצדדים 0.1 מטר משטחה והתערובת נווצקת לחלל הנוצר



תכנון ויישום התקני הארקה באמצעות לוחות הארקה

לוחות הארקה הם סוג מיוחד של אלקטרודה הארקה, שנוצר בעיקר לקרקעות בהן אלקטרודות הארקה אנכיות אינן מספקות את האפקט ההכרחי של הפחתת התנגדות כאשר הם שקועים או שמתקשים לתקוע  מוטות בגלל קרקע סלעית או שהתקנה דורשת התקנת מוליך הארקה אנכי מחוץ למתקן, אשר עלול לגרום נזק לתשתיות תת-קרקעיים אחרים בשכנות. שטח המגע החשמלי של לוח ההארקה בגודל 750 * 500 * 4 מ"מ תואם לאלקטרודה הארקה אנכי d.16 מ"מ באורך 15 מטר, אך שונה ממנו בהתקנה פשוטה ופחות יקרה

צלחת ההארקה יחד עם מספר דליים התערובת לנורמליזציה הארקה יכולים לשמש ערכה אידיאלית להארקה בבית פרטי

יש להציב צלחות הארקה בגודל 750 * 500 * 4 מ"מ לאורך התעלה בעומק של 0.8-0.9 מ ', והעמדתן על הקצה לאורך התעלה בצד הארוך. המרחק בין הצלעות של שתי צלחות הארקה סמוכות צריך להיות לפחות 2 מטר, ואילו מקדם השימוש במוליכות של לוחות ההארקה הוא 0.7

צלחת הארקה

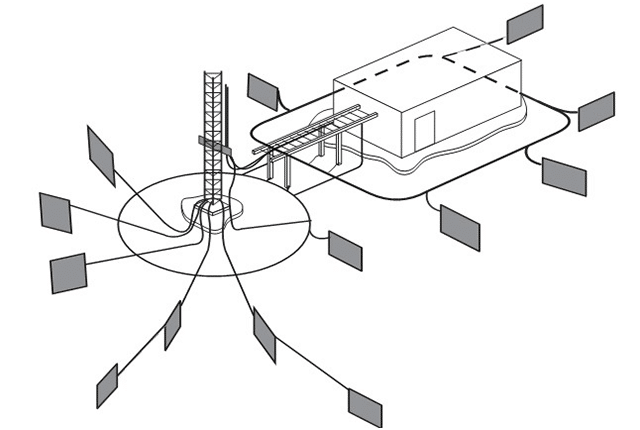

מקדם הניצול הגדול ביותר של המוליכות לוחות ההארקה של מערך אלקטרודות קרקעית קבוצתית הוא 0.8 אם המרחק בין צלחות סמוכות אינו פחות מ -3 מטרים. לפיכך, ניתן לבצע את מערכת הארקה באמצעות צלחות בלבד ופסים לחיבורם,

מניחים את השרשרת שלהם בתעלה במרחק של שלושה מטרים אחד מהשני. במקרה זה, עם מספר לוחיות ההארקה עד 10 חתיכות, גורם ניצול המוליכות הוא 0.8, כאשר המספר הוא בין 10 ל -15 חתיכות – 0.75, מ -15 עד 20 – 0.7, כאשר יותר מ- 20 חתיכות גורם ניצול המוליכות הוא 0.6

אם המערכת הארקה מתבצעת על ידי חיבור לוחיות ההארקה לאלקטרודה האנכית, באמצעותו במקום המהדק לאלקטרודת האדמה האופקית, מקדם הניצול של מוליכות לוחות ההארקה גדל ל 0.95. עם זאת, כאשר משלבים את צלחות ההארקה עם אלקטרודת קרקע אנכית קבוצתית, לוח הארקה הבא ימוקם באופן דומה על אלקטרודת האנכית שלאחר מכן, במרחק שווה לעומק הטבילה האלקטרודות  אנכיות

פרסום

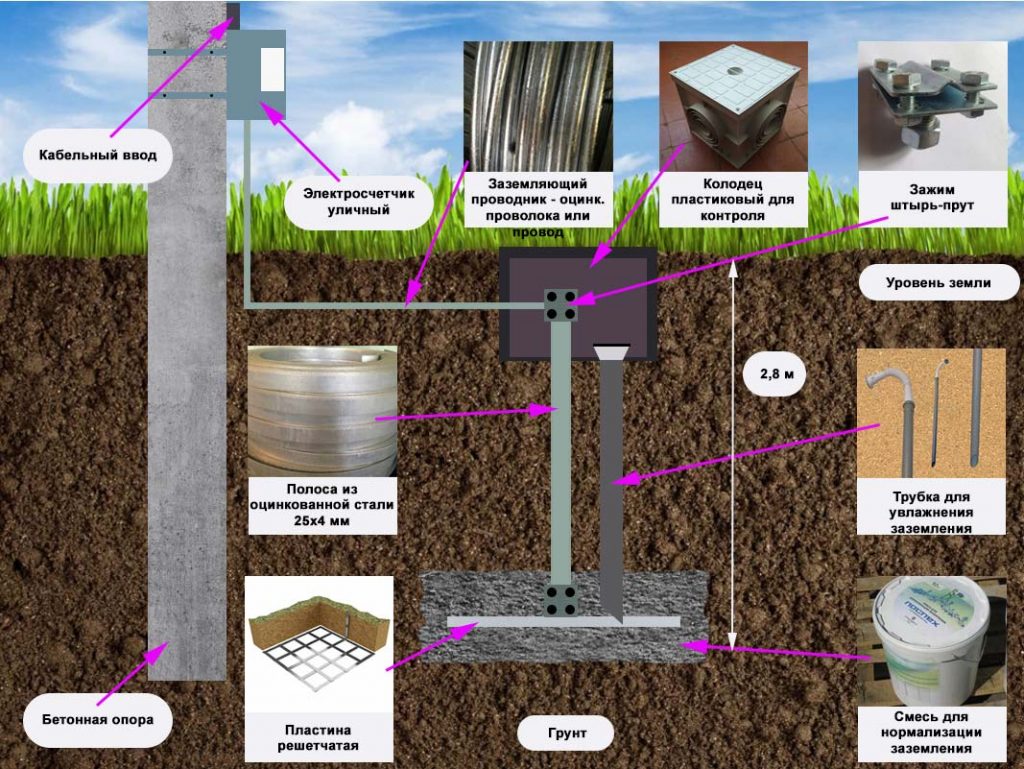

קיום של פתרנות כמו צלחת הארקה וצלחת סורגי, תערובת לנורמלית ההארקה, צינור להרטבת ההארקה מאפשר ליצור הארקה יעילה – ערכת הארקה לבית פרטי לקרקעות עם התנגדות גבוהה. ההבדל העיקרי מהארקת מוט  שלעתים קרובות אינו יעיל  למשל בקרקעות חוליות, הוא הפחתה משמעותית בעלות העבודה



איך לבצע וליצר את התעלה עבור לוח הארקה

ניתן לעזר בכלי חפירת התעלות שקיימות אצל יצרנים רבים

אנו, בזמנו חשבנו לפתח כלי לחפירת טרנץ'  בגרסה הידנית שאין אנלוגים היום. אז אני אציע זאת כרעיון לפיתוח. אני לא רואה סיבה לגדר עגלה, כי יש הרבה מכונות כאלה. לדעתי, זו צריכה להיות את חפירה חשמלית בפשטות  אמינות ומחיר (תוך השווה בכלי הקיים חופרים תעלות באותו עומק)

המחיר יהיה תלוי מעומק התעלה והיסודות (הנעה עצמית או לא, נוכחות מפיץ אדמה, פונקציונליות הידית. וכמובן במספר המכשירים. לפי דעתי, כ 1000 $ זהו המחיר המקסימלי עם תומכים נשלפים מתקפלים ומפזר עפר בעומק התעלה המעוצבת של 1.5 מ ' ורוחב של 5 ס"מ

לקבלני חשמל יכול להיות מעניין כלי ידני להנחת כבלים וצינורות באדמה

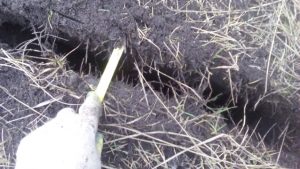

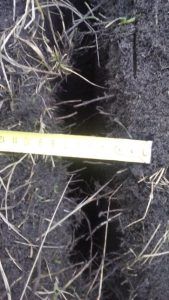

עשינו אב טיפוס (ממש פרימיטיבי ) עם עומק חפירת תעלה של 145 ס"מ ורוחב תעלה של 5 ס"מ, בניסוי חפרנו תעלה 60 מ '. משקל הכלי היה – 15 ק"ג. הנעה חשמלית, 2 קילוואט. מהירות החפירה הייתה 1 מ' תוך 5 דקות. היופי בתעלה צרה הוא לחפור במהירות ולסגור במהירות,

לאייפול רגל ולא גלגל באדמה רכה  גם אם תנועה תהיה לאורך החפירה. עוד יתרון כלי ידני – להניח תעלה מפותלת בתנאים צפופים.





MASTAQ
