מדבקות המשמשות כגלאי חימום יתר של ציוד חשמלי

חברה Startup מציעה מערכות ייחודיות לניטור קבוע של הטמפרטורה של מגעים חשמלים בתוך לוחות החשמל וציוד חשמלי אחר.

Gas analytic system Thermosensor is developed for automatic overheating detection of electrical equipment and its components in both low and high voltage (up to 20 kV) switchgears.

The system is based on patented technology that implies mutual usage of Gas-emitting stickers and a Special gas sensor. Stickers are placed on the contacts. Being heated, the stickers change its color and release a signal gas-marker, which is detected by the gas sensor. The alarm signal is sent via the RS-485 Modbus RTU communication line to the control-receiving device or to an existing SCADA system, to an automated workplace or a fire alarm system.

פרסום

Implementation of the ThermoSensor system at industrial, social and energy facilities will increase the level of fire safety along with economy by reducing the accident rate in the distribution network and switching to the electrical equipment condition-based maintenance strategy. The proposed technology is a great tool for quality evaluation of the electrical equipment and installation work and could be also used to improve the investigation of

emergency events.

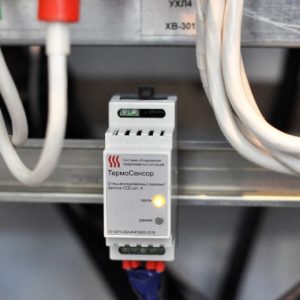

המדבקות משמשות כגלאי טמפרטורה. כאשר ציוד חשמלי מחומם מעל 120 מעלות צלזיוס, המדבקות משנות את צבען ופולטות גז, אשר "נתפס" על ידי חיישן שהותקן על פס DIN.

החיישן משדר התראה באמצעות קו תקשורת (CAN-bus או RS-485, בהתאם לגרסה) למערכת גו"כ.

הטמפרטורות ניתנות לשינוי לכל טווח של 90-180 ° C.

בניגוד לסריקה תרמו גרפית , הבדיקה זאת (תרמי – וגז) מתבצעת באופן רציף ועם בנייה נאותה של מערכות אזעקה והגנה ניתן להמנע מהרס תרמי של רכיבים חשמליים ושריפות.

המדבקות זמינות בשני סוגים:

עבור חוטים ומשטחים שטוחים- היצרן דורש להחליף את התוויות לאחר כל "הפעלה", אבל בפועל במדבקה אחת ניתן להשתמש כמה  וכמה פעמים. כמו כן הגז עצמו הוא חסר צבע וחסר ריחו אינו מזיק לבני אדם ולסביבה.

באופן עקרוני, למערכת יש שימוש רחב וניתן להשתמש בה בכדי לפקח על מגוון סוגי ציוד (לא רק חשמל) כי אינו מאפשר חימום.

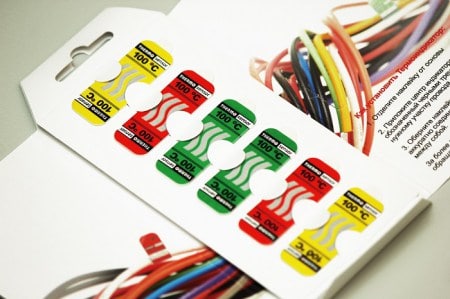

כמו כן החברה מייצרת גם מדבקות רגישות לחום בכדי לזהות מגעים מסוכנים. מדבקות אלו לא משחררות גז, אלא רק משנות את צבען (לבן לשחור) כשנוצר חימום לטווח קצר 100 או 130 ° C.

מדבקות תרמיות מומלץ להדביק בכל חיבורי מגעי חשמל הפועלים תחת עומס של יותר מ 5 אמפר.

אם מדבקה משנה  את צבעה תוך כמה שבועות לאחר ההתקנה, פירוש הדבר שהמגע אינו אמין ותקה לגרום לשריפה או תאונה.
