מדוע הקוטביות של חיבור מכשיר Metrel בעת מדידת התנגדות הבידוד של שנאים וכבלי מתח גבוה משפיעה על תוצאות המדידה?

נושא הפאזל והמאמר הזה אינו שלי. אני הייתי צופה פאסיבי בעלילה ומשתתף צנוע בסיפור  של עתידות וניחושים

ואת החידה צילם אלכס ז'וק, חשמלאי אינטליגנטי וחובב מצטיין מהמקצוע שלנו

יתכן ואני ראיתי שכן, חברים ישראלים השתתפו בדיונים בפורום

פרסום

הסיפור והמסתורין הוא כזה. בזמן בדיקה התנגדות הבידוד של שנאי או כבלים, חיבור חוטי מדידה + על גוף  השנאי או סיכוך הכבל או הפוך, + על סליל השנאי או גיד הכבל  משפיעה משמעותי על תוצאה

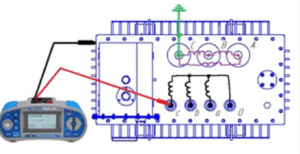

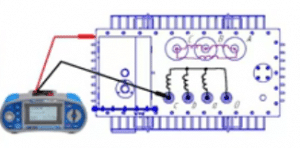

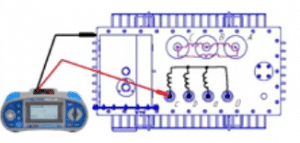

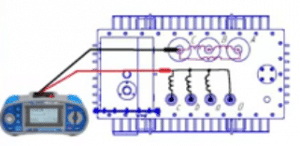

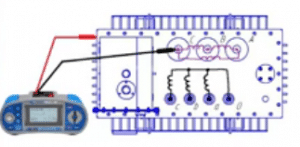

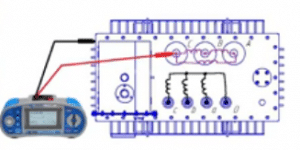

על ידי לחיצה ארוכה על הכפתור במדידה התנגדות הבידוד, צד מתח גבוה וצד מתח נמוך, כשה חוט + פעם מחובר לגוף ופעם לסליל, מקבלים תוצאות הבאות:

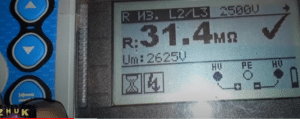

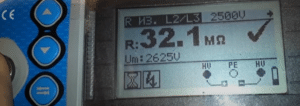

(+ ) לגוף  ( – ) לסליל מתח נמוך                             32 Mom

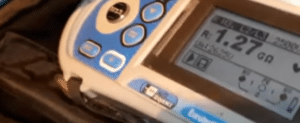

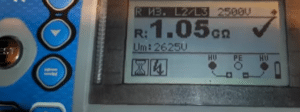

( – ) לגוף ( + ) לסליל מתח נמוך                  1500 Mom





( + ) לגוף ( – ) לסליל מתח גבוה                            31 Mom

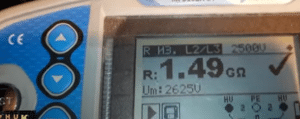

( – ) לגוף ( +  ) לסליל מתח גבוה                      1800 Mom







( – ) סליל מתח גבוה ( + ) לסליל מתח נמוך       1800 Mom



לא ברור ומוזר. התחילו לנתח ולנחש

  • חשבו שסוללות רקות והחליפו אותם, המצב לא השתנה

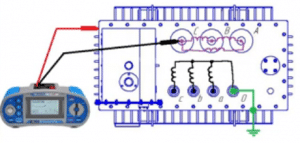

אז מדדו אותו דבר במצב שכל היציאות מצד מתח נמוך מקוצרים בזמן מדידה בידוד בצד מתח גבוה והפוך, מדדו בידוד בצד מתח נמוך שכל הסלילים בצד מתח גבוה מקוצרים. לא עזר









  • המדידות בוצעו במתח 2500 וולט. הניסיון לעבור לגבול ה 1000 וולט לא הצליח. מתנהג באותו אופן. בכיוון אחד, המכשיר מציג את הנתון האמתי בעת שינוי – שטויות, הערכה נמוכה פי מאות מהערך
  • גם הטמפרטורה הסביבה לא שיחקה תפקיד



  • פנו ליצרן. התשובה, כגרסת שלהם, להצדקה לפרדוקס זה הייתה – העובדה שבמכשיר בהרכבו, בדיוק ביציאה + קיים חלק מהמעגל שנקרא "מכפיל מתח" וסביר להניח כאשר הפלוס מחובר לטנק השנאי (הארקה) , המתח עובר הצידה וזה משנה את הקריאות של המכשיר, כלומר המכשיר לא מודד אינדיקטורים אמתיים
  • התשובה הזאת לא נראתה נכונה גם כי עדיין לא יכולים להסביר כיצד הזרמים בורחים במקרה הזה והיכן





בינתיים בפורום  אנשים המשיכו להעלות השערות

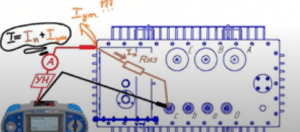

  • לכפתור התחלת המדידה יש ​​מוליכות והוא מאורק. ומכיוון שהחוט (+) נמצא על הארקה ואתה מחזיק את הכפתור, ההתנגדות של הגוף שלך נמדדת. לא הרגשתם את המתח? הסיבה 'כפתור המתכת והאצבע המהודקת לכפתור הזה. אתה מודד את הבידוד שלך מול הארקה



פרסום
  • המכשיר כולל פונקציית מדידת בידוד אוטומטית עם חישוב מקדם על ידי המכשיר, אינך צריך להחזיק שם את הכפתור, פשוט תלחץ פעם אחת והמכשיר ימדוד ויציג את הקריאות על המסך במשך 15 / 60 שניות. האם ניסית למדוד במצב זה, האם התוצאה זהה?



  • שנאי חשמל וכבלים חדשים אינם צפויים להיות מושפעים מרטיבות. אם הסביבה הייתה משפיעה, אין זה סביר שההתנגדות הנמדדת במצב שחוטים מדידה הפתוחים תהיה שווה לגבול המדידה שלה



אני אהיה כנה שלא ידעתי את התשובה. אבל זה לא מפתיע. מי אני? יתכן שמישהו יקרא את פוסט הזה. יתכן שהוא יודע את התשובה. סביר שלא ידע, אבל יחשוב ויבין

אני לא שולל שמישהו שמע את זה בעבר והשתתף בדיונים בפורום



ולמרות זאת, אם יהיה צורך  ובקשה, במאמר נוסף אגלה את הפתרון לחידה הזו





MASTAQ





.







Print Friendly, PDF & Email

תודה שאתם מבקרים בפורטל חשמלנט. חשמלנט היינו פורטל מקצועי ומקיף לתחום החשמל והתאורה .בחשמלנט תוכלו למצוא אינפורמציה מקצועית שחשובה לכם ומאגר ספקים גדול מתחום החשמל והתאורה

תגובה אחת

  1. לפעמים מועיל לשאול. שאל, ובתגובה שתיקה
    זה אומר שלא מעניין, במאמרים מיציתי את עצמי

    בכל זאת, פנה אלי חבר שהוא בודק לגבי חידה זאת
    אמר שלא מכיר את התופעות שתיארתי כי הוא תמיד מחבר (-) לגוף
    הנל הוא עושה באופן קבוע מתוך הרגל
    אמר שהשארתי אותו במתח , יש תשובה ?

    אז, יש תשובה
    אבל עקב עובדה שלא התבקשתי להציג, אשלח לו בפרטי
