מדידת זרם זליגה

 מכשיר АСТРО*IΔ  נועד למדוד את הזרם הדיפרנציאלי (זרם זליגה לאדמה) במעגלי זרם חילופין חד ותלת פאזיים, תחת מתח כאשר צרכני החשמל מופעלים

מכשיר  ASTRO * I∆  מאפשר:

להעריך את איכות עבודות החשמל שבוצעו;

פרסום

לפקח על מצב הבידוד;

לקבוע את נכונות הבחירה של ממסר פחת (זרם In) ;

לקבוע את נכונות הבחירה של ממסר פחת (זרם דיפרנציאלי) –;

לזהות מעגל פגום או צרכן חשמלי עם עמידות בידוד נמוכה לא מקובלת;

להגדיר את סף הפעולההIDn של הממסר פחת (כאשר משתמשים בסוללה הנגדים נוספת)



אינדיקציה ערך זרם הדליפה בתצוגת של מסך

מכשיר זה הכרחי בבחירת ממסר פחת להתקנה חשמלית במתקן, מכיוון שהוא מאפשר להעריך את מצב החיווט הנוכחי



מכשיר מדידת זרם דיפרנציאלי АСТРО*ID  הוא ייחודי ומיועד למדידה ישירה של זרם הדיפרנציאלי (זרם זליגה לאדמה) במעגלי זרם חילופין חד-תלת-פאזי

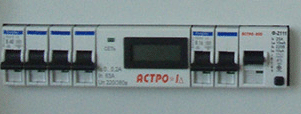

המכשיר מותקן בכניסה למתקן החשמלי בתור במעגל המפסק הראשי ומאפשר לעקוב ולצפות בזרם הזליגה הכולל של המתקן החשמלי בעומס זרם מלא. המסך הדיגיטלי של המכשיר מציג את הערך הנוכחי של זרם הדליפה, המאפשר להעריך את איכות והמצב

זרם נומינלי – 40 ו 63 אמפר

טווח זרם דיפרנציאלי נמדד 0 – 199,9  מילי אמפר

שגיאת מדידה ± 5%

צריכת חשמל, לא יותר מ 2 וואט

חתך מקסימלי של מוליכים מחוברים, מ"מ  25

פרסום

"זרם זליגה הכולל, בהתחשב בצרכני החשמל הנייחים והניידים המחוברים בפעולה רגילה, לא יעלה על 1/3 מהזרם הניתוק דיפרנציאלי של המפסק מגן ISn. במקרה של חריגה מערך זרם הדליפה של 1/3 ISn, יש צורך לזהות את מקום פגם הבידוד על ידי ניתוק רצוף של צרכני חשמל ומעגלים קבוצתיים אחד אחרי השני. לא תמיד את הזליגה מופיע מיד לאחר הדלקת את המכשיר עם בידוד הפגום

מקרה אפשרי כאשר בכל מתקן חשמלי מסוים זרם זליגה לאדמה הכולל, גדול מדי ואי אפשר להשיג את הפחתתו – הרשת מסועפת מאוד ובעלת אורך כולל גדול, מופעלת בתנאי לחות גבוהה וכו '. במקרה זה, יש צורך להחליף את הממסר פחת המותקן בפחת עם זרם דיפרנציאלי גבוה יותר (למשל, להתקין פחת  30 mA במקום 10 mA ,  300 mA במקום 100 mA או 100 mA במקום  30 mA

 אם על פי תנאי הבטיחות וחוקים, החלפה אינה מקובלת, מומלץ לחלק את הרשת ולהתקין ממסרי מגן במעגלים היוצאים. לאחר ביצוע פעולות אלה, בצע מדידות חוזרות וודא שהערכים שהתקבלו תואמים לתנאים
