מהו החלק החשוב ביותר במא"ז? – המהדק .

מהדק הוא החלק החשוב ביותר במא"ז!



לאחר מאמר "כיצד לבחור מא"ז…" זכיתי בשבחים (הדבר שלא לא קורה לי כל יום)

פרסום

לכן, התרגשתי ובהכרת תודה כתבתי המשך





לוחות חשמל עם מפסקים הם החלק המורכב והעמוס ביותר בחיווט.

דרך הלוח עוברים כל חוטי החשמל של הדירה והבית ללא יוצא מן הכלל, ושם הם מתנתקים, במקרה של סכנה לשריפה

מהי הסיבה, שב 90% מהמקרים יש שריפות בלוחות החשמל?  ובכן הכול בגלל פרט אחד קטן אך חשוב – מהדק,

עליו נדבר במאמר השימושי שלנו!

איך להדק חוט במא"ז למשך שנים רבות?

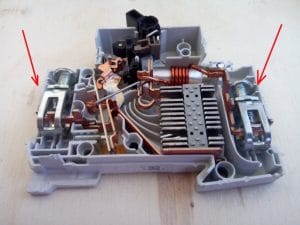

מהדקים של מא"ז רגיל עם ברגים

כדי לחבר את החוט למא"ז משתמשים במהדקים: יחידות מיוחדות המורכבות מבורג שהולך קדימה ואחורה בתפס חזק.

אם מכניסים חוט למהדק וסוגרים את הבורג, הוא ילחץ את החוט הגלוי אל הקליפ, ויספק מגע אמין.

אם המהדק מיוצר בצורה גרועה, אז החוט יהיה מהודק בצורה לא טובה והחימום יתחיל, ואחריו – שריפה

מה מהדק טוב? נפרט את הנקודות העיקריות:

• חומר – כסף – ניקל Neusilber, שאינו נתון לחלודה ומוליך טוב;  כי פליז צהוב נוטה להתחממות יתר עקב מבנה הטרוגני ומוליכות לקויה;

• מחזיק חזק העשוי ממתכת עבה ומוצקה, לתוכה ניתן להבריג את הבורג "מהלב";

• צורת חצי העיגול של המהדק, שבה החוט מהודק מכל צדדיה: המהדק המרובע אינו מהדק היטב את שולי החוטים

ניתן לבדוק את המהדק כך – ניקח מברג ונהדק את הבורג בכל הכוח. אם המהדק לא מתעוות, אלא מתקן את הבורג בחוזקה, ומונע ממנו להסתובב הלאה, אז הכול בסדר

במא"ז לא טוב, במהלך בדיקה זו, ההברגה נשברת, ראשו נשבר או המהדק הופך לעיקול – כל זה מנבא מגע רע, מה שאומר איום על לוח החשמל. עדיף לקחת את המא"ז היקר יותר

מסקנה

אביזר חשמל טוב פירושו מגעים טובים לשנים הבאות. במיוחד בלוחות החשמל, היכן שהזרם והחימום הם המרוכזים ביותר.

שימו לב למהדקי המא"זים ולפחות תחסלו בעצמכם מחצית מכל הבעיות האפשריות ,

בהמשך, דבר נוסף

יתכן שידוע זאת אך לא משתמשים בזה( אני מתכוון עבור מא"ז)

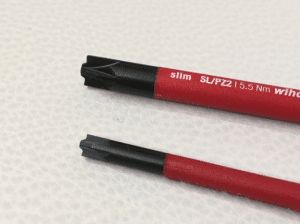

מברג מומנט



לצערי, רוב החשמלאים אינם שמים לב למומנט ההידוק הדרוש למגעים של מפסקים זרם אוטומטיים, מהדקים ומתמקדים ברגשותיהם שלהם. זה שגוי מיסודה

רוב היצרנים של מאזי"מ, דורשים מומנט מדורג מסוים. כמה דוגמאות

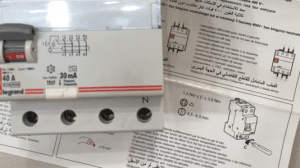

1. Legrand

2. Schneider electric

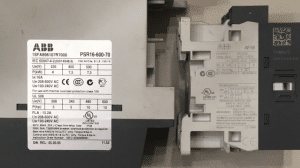

3. ABB (1 lbs-in = 0,11 Nm)





פרסום

אם לא להדק לערך הנורמלי, המגע לא יהיה מספיק, מה שמוביל לחימום ויכול לגרום לשריפה. אם נחזק אותו מדי, יכולים פשוט לעוות את הפלסטיק או לקרוע את החריץ בבורג, אם מדובר במא"ז או ממסר פחת

איך ניתן לסגור הנכון

בתחילה, עם מברגה מוגדר עם הערך המינימלי שנקבע על שרוול כיוונון המומנט, מהדקים את הבורג עד שהחוט נוגע בתפס. ובכן, אז מהדקים ידנית לערך המומנט הרצוי בעזרת מברג מומנט. למעשה, לדוגמה,

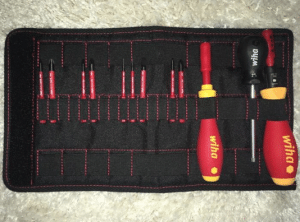

סט (WIHA 40674):





הדבר השלילי היחיד הוא הצורך לכייל את מברג המומנט לאחר 5000 שימושים

MASTAQ

.
