מהם מנתק מתח מקסימלי ומתח מינימלי וכיצד משתמשים בהם?

ברגע שאני חושב על משהו, מתברר שהכול כבר הומצא

ברגע שאני חושב על משהו, מתברר בהם?

מנתק המתח מינימלי ומקסימלי נועד לנתק מפסק זרם אוטומטי אחד, שניים, שלושה או ארבעה קוטב  כמו כן, מנתק בעומס, גם מפסק זרם משולב ממסר פחת במקרה של ירידה או עלייה במתחים בלתי מקובלים

פרסום



מנתק מתח מינימלי ומקסימלי הם סוג של מכשיר עזר למפסקים. הם נועדו לנתק את העומס במקרה של סטיית מתח החשמל מה  230 וולט הנומינלי. במאמר זה אדבר על השיטה והתכנית לחיבור מכשירים אלה, היתרונות והחסרונות שלהם

מה זה ולמה זה מיועד?

מנתק מתח מינימלי ומקסימלי הם אחד המכשירים שנועדו לשלוט במפסק זרם אוטומטי. ניתן לחבר מכשירים נוספים, עזר כמעט לכל מפסק מודולרי מודרני. לשם כך, יש פקק בצד המפסק, המבריג אותו, נראה מנוף לחיבור התקנים כאלה לחלק המכני של המפסק זרם

אם נלחץ על ידית זו כאשר ידית המפסק מופנה (מופעל), הוא יכבה. מכשירים נוספים כגון מנתק זה והתקנים שונים, עזר, למשל, לאיתור אזעקה

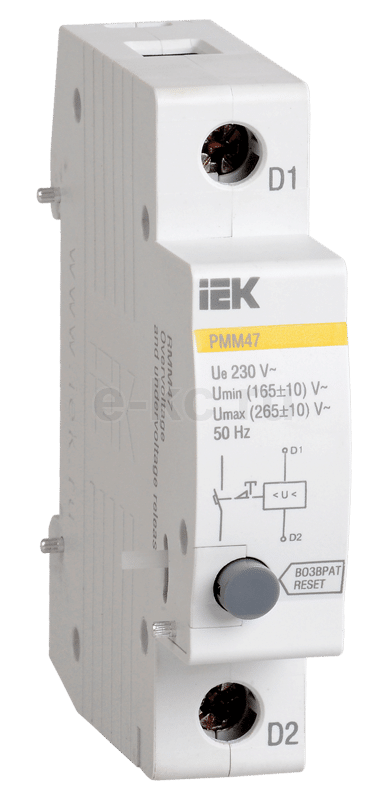

מנתק מתח מינימלי ומקסימלי הוא מכשיר אלקטרוני העוקב אחר רמת המתח ברשת, אם הוא חורג מהגבולות שנקבעו, הוא מכבה את המפסק

  • מתח אספקה ​​נומינלי 230 (V);
  • טווח מתח הפעלה 50 – 275 (V);
  • פועל כאשר מתח הרשת נמוך מ- 165 ± 10 (V) ויותר מהמתח 265 ± 10 (V);
  • זמן הניתוק כאשר הוא מופעל על ידי מתח מינימלי 0.2 – 0.5 שניות
  • כאשר הוא מופעל על ידי המתח המקסימלי 0.05 – 0.15 שניות;
  • מספר מחזורי ההפעלה – לפחות פעמים 10,000

רמות המתח התחתון והעליון, בהן מתרחש הפעלה, אינן ניתנות לשינוי, בעוד שהן ברמות מקובלות, ולכן עובדה זו אינה יכולה להיחשב כחיסרון.

עקרון הפעולה הוא שבמנתק המעגל האלקטרוני עוקב אחר רמת המתח במעגל, כאשר הוא חורג מהערכים הנומינליים, הזנה מתח מסופקת לסולנואיד, הוא מכניס את הדוחף לתנועה (דומה למפח של מתנע לרכב). הדוחף פועל באופן מכני על ידית הפלסטיק שמניעה אותו

אם המתח עלה או צנח ומנתק עבד, לא תוכל להפעיל את המפסק עד שתלחץ על כפתור, מכיוון שלאחר הפעלת המנגנון נשאר במצב זה ואמורים להחזיר אותו ידנית עמדתו המקורית (אבל יש דגמים יותר משוכללים בזה)

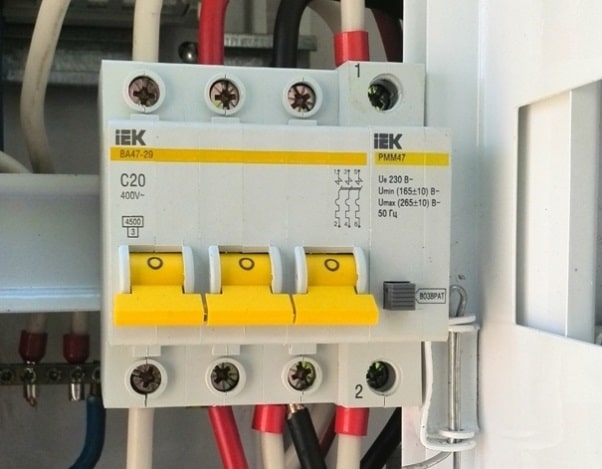

קצה המנוף הזה חורג מהגוף ובעזרתו מתחבר למפסק. מנוף הניתוק הוא שמניע את מנגנון המפסק זרם האוטומטי. לפיכך, ניתן ליצור חיבור עם מפסקים חד-פאזיים ותלת-פאזיים. בעת חיבור מנתק עם המפסק, נדרש להוריד את ידית המפסק למצב "כבוי"

לאחר העגינה עם המכונה, עליך לחבר שלב (זה שיוצא מהמכונה!) ואפס לשחרור. יש צורך באפס למדידת המתח. יחד עם זאת, אין אנשי קשר בתוך השחרור עצמו; הוא משמש רק ככונן לכיבוי המכונה. לאחר החיבור עם המפסק, צריך לחבר פאזה (זה שיוצא מהמפסק!) ואפס למנתק. יש צורך באפס למדידת המתח. יחד עם זאת, אין מגעים בתוך המנתק עצמו; הוא משמש רק ככונן לכיבוי המפסק

החיבור למפסק תלת-פאזי דומה. הצורך לחבר את שלב ה"פלט "מהמכונה למסופי השחרור נובע מכך שלאחר כיבוי המכונה, יש לשחרר גם את אנרגיית השחרור – אחרת הסולנואיד בו והמעגל האלקטרוני ייכשלו



האם ישנן חלופות?

המודול מנתק מיוצר לא רק על ידי   חברה אחד. אני מכיר כמה חברות. אצל השני יש מאפיינים שונים במקצת, במקום 165- 265 טווח מתח ההפעלה הוא 170-270 וולט



פרסום

יש דגם, שהוא שונה בזה שאין לו  את כפתור האיפוס, אלא הידית כמו במפסק זרם אוטומטי עצמו. מכשירים דומים מיוצרים על ידי יצרנים שונים כדי להבטיח תאימות מכנית וממדית למפסקים שלהם.

יצרנים ידועים כמו ABB, למשל, גם לא עברו על ידי המנתקים מתח, הם נקראים בקטלוגים "אביזרים למפסקים", אך בניגוד ליצרנים קודמים, הם או מתח מקסימלי  או מתח מינימלי בנפרד

מה דעתנו לגבי את זה

המכשיר בהחלט ראוי לתשומת לב וניתן להשתמש בו בהצלחה כאשר מתח יתר ומתח נמוך הם נדירים, למשל, כדי להגן מפני חוסר איזון פאזה. מהסיבה שמפסקים לא נועדו להדלקה ולכבוי כל הזמן

כלומר, אם בביתנו עליות וירידות מתח וסטיות מ -230 וולט הם בסדר הדברים ומתרחשים כמעט כל יום, עלינו לשים לב למגוון ממסרי מתח

מנתקי מתח הם דור חדש של מכשירים, המשלבים את כל הפיתוחים החדשניים ביותר בתחום הנדסת חשמל. יש להם עיצוב ייחודי ויתרונות
