מה ההבדל בממסרי פחת בין דגם A  ובין דגם AC



אני כותב את הרעיונות שלי כאן. לפעמים הם שלי ולפעמים לא שלי אבל הם חופפים לרעיונות של אחרים (זה הכי משמח אותי)

"רעיון – דבר שעולה על הדעת; מחשבה; אידאה"  כך כתוב בויקיפדיה

פרסום

לכן,  אני כותב  היום על חשדנות וספק

במסגרת בדיקת ותיקון מערכות חשמל  אחזקה מונעת אנו מחליפים מאות ממסרי פחת.

מתחשבנים מול הקבלן לפי כמות הפחתים המפורקים. כך שיש לנו על השולחן עשרות ממסרי פחת לא תקינים, משומשים

לפעמים יש חשק לפרק אותם, לשבור ולהתבונן פנימה

מה מצאו:

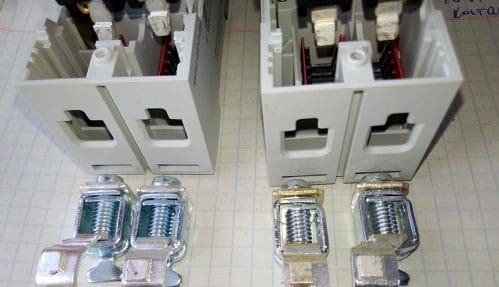

  • אם נפרק ונסתכל על מעגלי כוח בתוך ממסרי פחת, זרם נומינלי 25 או 40 אמפר, או אחר, אני לא רואה הבדלים במגעים. ככל הנראה, ליצרן קל יותר ליצר מגעים לזרם המקסימלי (במקרה זה – 63אמפר), ולשנות רק את הכתוב על גוף הממסר



כמוכן, לא להתקין מפסק זרם 40 אמפר  בתור עם ממסר פחת 16 אמפר רק על בסיס המידע שלי

  • הערה נוספת – הסקיצה (ציור) בדף הוראות ההפעלה (אפילו לפעמים הציור במארז הממסר) וצורת המוצר בחיים האמתיים הם שונים מאוד. לדוגמא – ידית ממוקמת לא בצד ימין (כמו בתמונה), אלא בצד שמאל. דוגמה נוספת – מקום חיבור נגד וכפתור T . מה זה – טעות במחלקת השיווק או שינויים בעיצוב – אני לא יודע
  • הבדל קונסטרוקטיבי בין דגם A ובין AC

אנחנו חובבנים ולכן לפעמים בודקים את כושר העבודה על-ידי מגנט חזק או סוללה. לאחרונה בדיקה על ידי מגנט לא עובדת, כי משתמשים במתכות מיוחדות, אבל הסוללה עדין שימושית.

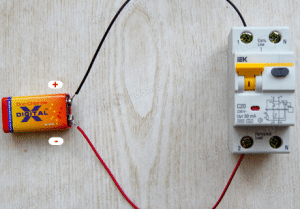

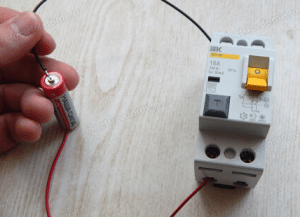

וכך, סוללה מקפיצה את ממסר פחת

AC דגם – רק בקוטביות אחת

A דגם, מגיב בקוטביים שונים

יצרני מוצרי חשמל (מדיח, מכונת כביסה וכו') גרמנים, מדגישים בהוראות, שנדרש ממסר פחת דגם A. בכל שאר המדינות, היצרנים מבקשים הגנה על-ידי מפסק זרם או ממסר פחת, בלי לפרט את הסוג

ישנה בדיחה, שלפני כמה עשורים, בגרמניה הייתה סטגנציה של ענף הבנייה ויצרני מיליוני ממסרי פחת אמצו את הסיבה ואת הדגם A בכדי לקדם מכירות. כמובן, זה הבדיחה. אבל, איך אומרים – בכל בדיחה יש חלק מהבדיחה

בכל זאת, מפרקים את ממסרי פחת כדי לראות ההבדל בין דגם A  ובין דגם AC (בעצם זה תוכן המאמר)

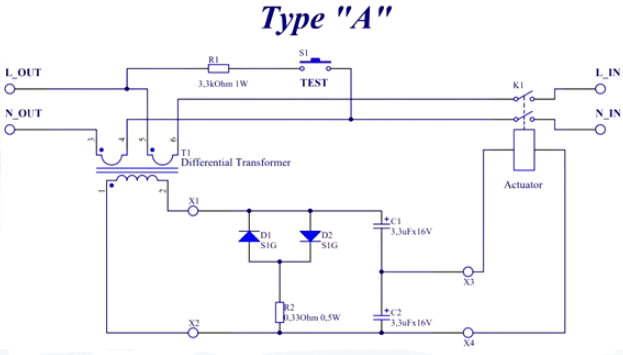

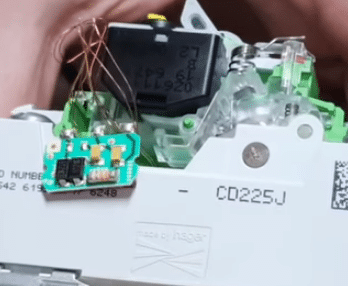

בדגם A  יש לוחית עם אלמנטים אלקטרוניים – שני נגדים, דיודות ושני קבלים

דעתי האישית, כיצד המעגל הזה עובד: הקבלים יחד עם הסלילים יוצרים מעגל נדנוד LC. עם קוטביות הסוללה "הנכונה", השדה המגנטי העולה בסליל הממסר מחליש את שדה המגנט הקבוע, הממסר משחרר ומפעיל את ה- ממסר פחת. כאשר משנים קוטביות הסוללה, הקבל התחתון במעגל יחד עם סליל הממסר יוצרים מעגל תנודה מקביל, כאשר המעגל מנותק הם גורמים לתנודות והממסר מופעל, מכיוון שמיד אחריו מתפרצת האות של הקוטביות הרצויה,  דיודות המחוברות במקביל הפוך ומגבילות את המשרעת ולמעשה אינן משתתפות בתפעול הממסר בשום צורה שהיא.

זה כל ההבדל בדגמים.  למען ההגינות, הייתי אומר שיתכן גם הבדל בחומר הליבה. קשה להגיד כי פרטים כאלה אינם ידועים. רק הסינים יודעים זאת במפעל שבו מיוצרים ממסרי פחת כאלה. ידוע רק שמבנה ממסר פחת השתנה מספר פעמים במהלך 20 השנים האחרונות, תוך התחשבות בפיתוח הטכנולוגיה.

אבל ספציפית מה שיש בפנים – משווקי מוצרים לא יודעים.

שאלתי שאלה לגבי חומר הליבה, הם ענו, כפי שציפיתי – זה סוד בכדי שהמתחרים לא ידעו כלום

פרסום

אגב, מגנטוסטריפיקציה בממסר פחת או מפסק משולב יכולה להשפיע על הרגישות בגלל זרמי עומס גבוהים, זה מה שמבדיל גם בין 16A או 40 אמפר, כלומר, המבדיל גם היכולת לזהות זרם דליפה בזרמים גדולים הזורמים דרך שנאי,

ולא רק את הגודל של מגעים

מה, המסקנה שלי. בדומה לנתון זרם נומינלי, גם דגם הממסר פחת אצל היצרנים  שבכדי לא לבנות מס' קווי יצור,

מייצרים היום רוב הממסרים כדגם A, ורושמים פעם A  ופעם AC   בכדי למכור אותם יותר זול וזה משתלם להם

כמובן, זאת דעתי, בלבד

MASTAQ



.
