מה התקנתי להגנות מתח.





  • Protection from arcing and dangerous spark in the wiring
  • Over/under voltage protection device



פרסום

כתבתי לאחרונה, ואולי אפילו יותר מדי, לגבי הגנה נחשולי מתח

היום מישהו שאל אותי – האם כדאי או צריך להתקין הגנות מתח? מה התקנת אצלך בבית? האם יש בכלל?

אז היום אני עונה על שאלה זאת כאן. זאת לא המלצה, לא הצעה. זאת התשובה לשאלה, בלבד

אני מתלהב ממוצרים, ממסרים, גופי תאורה, אביזרים וכו' שהם משולבים פונקציות שונות וכתבתי על זה לא פעם

יש לי אוסף מכשירים שהם שילוב (לדוגמה – מא"ז, ממסר פחת והגנה נגד נחשולי מתח כאחד)

אז  את אחד ממסרים שהם רב שימושים התקנתי כהגנה נגד נחשולי מתח וכביכול, ניתוק אפס אצלי בבית

אבל כהגנה אמינה יותר, התרשמתי שמומלץ להשתמש בממסר משולב פונקציה שמונה שריפות AFCI, הוא מבצע אותן פונקציות בסיסיות כמו הממסר מתח ובנוסף, מגן מפני פריקות קשתות וניצוץ בחיווט החשמלי

יותר משני עשורים חלפו מאז החלו המצאתם וייצורם של מכשירי AFCI (Arc Discharge Interrupter) הראשונים לגילוי קשת וניצוצות בחיווט חשמלי.

השימוש במכשירים אלה מאפשר לזהות ניצוצות בחיווט בשלב הראשוני של התפתחות תהליך ולנתק את החשמל של החלק הפגוע ברשת הביתית ובכך למנוע את הצתת האובייקטים הסובבים ואש בבית.

כמה יעילים הם AFCIs? האם הם באמת מסוגלים להפחית את מספר השריפות עקב קשת בחיווט החשמלי? NEMA (ארגון יצרני החשמל הלאומי של ארה"ב) ניסתה לענות על שאלות אלה. פרסם אתר ה- NEMA – www.afcisafety.org מאמר                                   "THE IMPORTANCE OF ARC FAULT CIRCUIT INTERRUPTER TECHNOLOGY"

במאמר זה נעשה לראשונה ניסיון, המבוסס על ניתוח נתונים סטטיסטיים על הסיבות לשריפות בארצות הברית בין השנים 2002-2009 – שנות תחילת ההכנסה המסיבית של AFCI בבנייני מגורים במדינה, להסיק מסקנות לגבי יעילותה של טכנולוגיית AFCI למניעת שריפות בבנייני מגורים

אצלי, הממסר הותקן כמה שנים ולמזלי לא היה לי הזדמנות להסיק מסקנות

מטרת הממסר

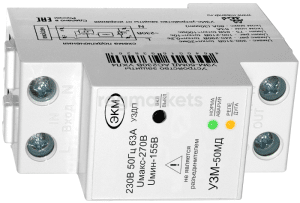

מכשיר ההגנה הרב תכליתי נועד לנתק ציוד כאשר קשת חשמלית (ניצוץ) מזוהה בחיווט, כמו כן במקרה של ירידה או עלייה מסוכנת במתח החשמל ברשתות חד פאזיות. ממסר מגן על ציוד המחובר אליו (בדירה, במשרד וכו') מפני ההשפעות ההרסניות של עליות מתח הנגרמות כתוצאה מהפעלת מנועים חשמליים, מגען או אלקטרומגנטים הממוקמים מקרוב ומחוברים לאותה רשת, ובכך מונע כשל בציוד ושריפה אפשרית שלאחר מכן

בעת ניתוק המוליך אפס, המכשיר ינתק את הצרכן, וכאשר הוא מחובר, יפעיל אותו חזרה

עיצוב מכשיר

המכשירים הם ניטור מתח עם ממסרים אלקטרומגנטיים חזקים ביציאה, בתוספת הגנת varistor ומשולבים במפסק מעגל תקלות בקשת (- Arc Fault circuit interrupter AFCI). המכשיר מותקן על פס  DIN רחב 35 מ"מ עם חיבור קדמי של חוטי החשמל המעגלים החשמליים. מהדקים מספקים הידוק אמין של חוטים עם חתך עד 35 מ"מ. בלוח הקדמי של הממסר ישנם שני מחוונים דו-צבעוניים – ירוק / אדום "חירום ונורמה" וצהוב / אדום " קשת", כפתור בקרה ידני אחד



הפעלת המכשיר

כמובן, הממסר לא מחליף הגנות אחרות (מא"ז, ממסר פחת וכו')

יישום ברשתות של כל תצורה אפשרי: TN-S, TN-C-S, TT

מותקן מכשיר אחת בכניסה לדירה או לבית (אחרי מונה החשמלי) או על כל אחד מהעגלים היוצאים, למשל: מעגל שקע, מעגל תאורה וכו'.

לאחר כניסת מתח האספקה לדירה, המכשיר שומר על זמן המוכנות (כ -5 שניות), בעוד שהאינדיקציה אינה פועלת, ואז, אם המתח נמצא בגבולות המותרים, נורית ה- "הרגילה" הירוקה מתחילה להבהב המציינת את ספירת האחור של הפעלה (10 שניות או 6 דקות). לאחר שחלף זמן ההפעלה, אם המתח נמצא בגבולות המותרים, העומס מחובר לרשת החשמל ונורת ה- "ממסר" הצהובה והנורית ה- "הרגילה" הירוקה נדלקת. ניתן להפעיל ידנית את העומס ללא המתנה על ידי לחיצה על כפתור "TEST". לאחר ניתוק חירום של המכשיר במקרה של נחשולי מתח, הממסר מופעל אוטומטית כאשר מתח חוזק התקין לאחר זמן ההפעלה שהוגדר (10 שניות או 6 דקות)

כאשר מתגלה קשת ברשת, הממסר מנתק את העומס, הנורות האדומות "קשת" ו"כשל " דולקות. לאחר 30 שניות, נעשה ניסיון להפעיל שוב עם עיכוב של 10 שניות או 6 דקות (תלוי בהגדרות שנבחרו על ידי המשתמש).

הנוריות האדומות כבות, נורית ה"רגילה "הירוקה מהבהבת תחילה, ולאחר ההדלקה קבוע. הממסר ונורית ה- "ממסר" נדלקת. אם בתוך 20 דקות לאחר ההפעלה, מתגלה שוב ניצוץ ברשת, העומס מנותק למשך 4 דקות, ואחריו עיכוב הפעלה של 10 שניות או 6 דקות.

אם בתוך 20 הדקות הבאות מתגלה שוב קשת ברשת, המכשיר נכבה ולא נדלק שוב עד לחיצה על הכפתור או ניתוק המתח

אם אתה מנסה להפעיל ידנית כאשר מתח הכניסה חורג מהספים שנקבעו, המכשיר לא יאפשר זאת

במצב העבודה, המכשיר עוקב אחר מתח האספקה. כאשר מופיעים פעימות מתח גבוהות ברשת, הווריסטור המובנה מתנער מהם לערך הבטוח לציוד.

שוב, זה לא המלצה או הדרכה. עניתי מה התקנתי בדירה של הפרטית, בלבד

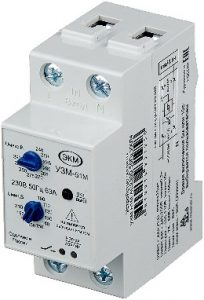

אגב,  לפני שבוע אצל הבן שלי בביתו החדש התקנתי ממסר מתח

זה מה שהיה לי בבית

פרסום

סף עליון ותחתון מתכוונן למשתמש: 240-290 וולט ו 210-100 וולט

זרם עומס נומינלי 63  אמפר – 14kW

זרם עומס מקסימלי 80 אמפר – 18kW (5 דקות)

נשאר פעיל בטווח רחב של מתח אספקה ​​- 0 … 440 וולט

בקרת ממסר סינכרוני – מגעים נסגרים כאשר מתח הרשת חוצה את האפס, טכנולוגיית «zero sync»™

פונקציית שליטה מרחוק (מגעון)

עיכוב סגירה אוטומטית קבוע לתכנות – 10 שניות או 6 דקות

רוחב המארז – 18 מ"מ

כנראה, נשארת ונשאלת השאלה – למה צריך להתקין אביזרים מוזרים. למה לא לפנות לספקים רשמיים בארץ ולקבל הצעה

אז להלן דוגמאות שהבן שלי קיבל בארץ לאותה מטרה:

  • מגען
  • טיימר
  • ממסר מתח

עלויות סה"כ יותר מ 800 ₪

זה ללא התקנה ודורש מקום פי 6 לפחות בלוח

לא ראלי לבית



MASTAQ

Print Friendly, PDF & Email

תודה שאתם מבקרים בפורטל חשמלנט. חשמלנט היינו פורטל מקצועי ומקיף לתחום החשמל והתאורה .בחשמלנט תוכלו למצוא אינפורמציה מקצועית שחשובה לכם ומאגר ספקים גדול מתחום החשמל והתאורה

3 תגובות

  1. חשבתי והסתכלתי
    אף אחד לא מייצר ממסרי קשת תלת פאזיים לפי IEC 62606.
    מכיוון שהרעיון הוא מסחרי, לוחצים צרכנים בכל הרמות לא לשם פתרון הבעיה והוזלת, אלא להפך.
    מציעים לנו לשים את הממסר האלה על כל פאזה, ובמרחקים גדולים, כמעט על כל מעגל. יש אנשים שחושבים שזה חסרי התועלת

    במציאות, בלוקים דיפרנציאליים מוגנים באופן מושלם מפני, קשת ועלייה בהתנגדות המעבר ברשתות תלת פאזיות.
    הרגישות שלהם גבוהה ב -3 סדרי גודל מזו של מפסקי קשת וזמן הניתוק הוא בסדר גודל קצר יותר.
    להרכבת בלוקים דיפרנציאליים מתאימים ממסרי פחת קונבנציונאליים ומיוצרים סדרתי. נדמה לי כתבתי כאן רעיונות האלו וצירפתי סרטים קצרים בנושא
