מכשיר ביתי לבדיקת מוצר חשמלי פגום .

  ברצוני להביא לידיעתכם  מכשיר פשוט "עמדת בדיקה" ביתית . ששימושי לא רק לחשמלאי ביתי מתחיל

אלא גם לחשמלאי מנוסה שלעתים קרובות צריך לתקן מכשירי חשמל לקויים.

המהות של מוצר זה, תוצרת בית הוא לבטל את הקצר ברשת החשמל הביתית בזמן

פרסום

בדיקת מוצרים ביתיים חדשים או בעת תיקון מכשירי חשמל לקויים.

לדוגמא: נניח שהבאת הביתה שואב אבק תקול,  והתקלה עדיין לא ברורה.

לא ניתן  יהיה למדוד את התנגדות באמצעות בודק פשוט,מכיוון שיש סלילה במנוע שנבדק על ידי מכשיר מיוחד ולא לכל המאסטרים יש כזה.

הפתרון הוא שאם מחברים את שואב האבק הפגום לשקע זה   דבר לא יקרה,

במידה וקיים בשואב האבק קצר חשמלי, התוצאות יכולות להיות שונות מאוד,

 מניתוק פשוט של המפסק זרם לנזק החיווט החשמלי שלנו והאפשרות הקשה ביותר – שריפה.

על פי הסטטיסטיקה, מספר גדול מאוד של שריפות מגיע דווקא מחיווט לקוי ומכשירי חשמל לקויים.

ייצור מוצר ביתי זה אינו לוקח הרבה זמן וכסף, ובתמורה לכך הבטיחות  של הבדיקה כמעט מוחלטת.



 לצורך יצירת  עמדת בדיקה בטיחותית צריך :



מפסק זרם כפול 10 אמפר

שני שקעים להתקנה חיצונית

פס DIN

כבל "פנדל"  לא פחות מ- 1,5 מ"ר

תקע חשמלי

מברגה

ברגים

מברג

חתיכת דיקט



ראשית, הכינו את הבסיס עליו ניתן יהיה להתקין את כל פרטי המעמד, כלומר שני שקעים,

מא"ז אוטומטי וחוט עם תקע.

עכשיו צריך לחבר את השקעים למא"ז, כל הסוד של המוצר הביתי הזה  הוא בחיבור.

לא נחבר במקביל כמו ב שקעים רגילים, אלא בטור



עיקרון הפעולה הוא פשוט, מכשיר חשמלי תפעולי בעל עוצמה גדולה יותר מהמוצר שבבדיקה מחובר לשקע אחד,

ובשקע  השני,  מכשיר לקוי או  המכשיר אותו בודקים.

גם במקרה של קצר חשמלי במכשיר חשמלי לקוי המכשיר החשמלי הראשון יעבוד בעליל,

פשוט יפעל על פי ההספק הנומינלי, ולכן לא תתרחש תקלה חשמלית או עומס יתר.

אני חושב שעיקרון של המוצר הביתי הזה מובן.

אם יש בבית צבת אמפרמטר, אז על סמך מדידה ניתן לקבוע בצורה מדויקת יותר את אופי התקלה למכשיר החשמלי שנבדק.



בדוגמה שתוארה קודם עבור תיקון שואב אבק, לעומס התקין  יכולים לחבר  למשל,

עומס של כמה קילוואט (משהו כמו מגהץ).

        אם המגהץ קר – יש למצוא נתק חשמלי בשואב האבק,

        אם המגהץ מתחמם, והשואב שלנו אינו מראה סימני חיים, אז יש סבירות גבוהה למעגל מקצר,

        ואם המגהץ מתחמם והשואב עובד בחצי כוח, אז יתכן שאין צורך בתיקונים.

העיקר  הוא שלמכשיר החשמלי הראשון צריך לבחור מכשיר שיכול לעמוד בעומס בחיווט שלנו



על פי אותו עיקרון, ניתן לבדוק מוצרים חדשים מתוצרת בית, או שנאים, למשל שנאי 230 וולט



עם  הפתרון של עמדת הבדיקה הביתית הזו,  אין סיכוי שייווצר קצר



בנוסף  מתקן זה יכול להיות שימושי  לצורך בדיקת מכשירי אלקטרוניקה

אם אתם עורכים בדיקות או תיקונים לעתים קרובות, אז כדאי להרכיב את זה בצורה כזו –

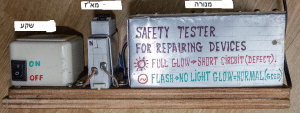

פלטה קטנה שמחזיקה  את בית המנורה,  כבר יש חתיכת כבל עם תקע לחיבור בשקע, את המנורות

ניתן להחליף בקלות.

אגב, אם המכשיר "המפוקפק" הוא בעל עוצמה נמוכה מאוד.

אז תקפידו להשתמש בנורה של 25-40 וואט כך שלא יזרום זרם גדול דרך הקצר, כדי לא "להרוג" את החלקים שם.

אם תהיה מנורה עוצמתית, במקרה של קצר, משהו עלול להישרף.

פרסום

בכל זאת, ההגנה הזאת נדרשת בעיקר להפעלה ראשונה, מכיוון שלא תוכלו להשתמש בה במלוא העוצמה,

הנורה תתחיל להידלק חזק יותר, המתח במכשיר יתחיל לרדת,

בעיקרון תוכלו לבדוק  שאין קצריםור יהיה אינדיקטור לכך).ובכן,

אם יש, למשל, מצב המתנה כלשהו, אז הכול יופיע ויעבוד כשורה, אם ההפעלה הראשונה תצליח, אז על הלוח שיצרנו ניתן להוסיף מתג במקביל שיקצר (מעקב)  את הנורה שתספק 230 וולט למוצר שלנו


לסיכום:



הדבר בטוח ופשוט להפעלה ותיקון  של ציוד רדיו, מתאמים, טלוויזיות  , שנאים וכן הלאה,

הפעלה דרך המנורה מאפשרת לשמור  מנזק של שריפה,  קצר מכשירים  שספק אם תוקנו,

המתקן מספק שמירה על חלקי אלקטרוניקה במקרה של תיקון לא מושלם,

כוללים הפעלה ראשונית, מעבר ממצב בדיקה למצב רגיל. משתמשים בנורה מ -20 ל -100 וואט,

תלוי בעוצמת המכשיר הנבדק.

        כאשר הנורה דולקת  בעוצמא מלאה, למכשיר יש תקלה או קצר חשמלי, (חלק אחד או יותר)

         אם המנורה נדלקת כשהיא מחוברת וכבה, ניתן לבדוק את המכשיר ישירות (ללא דרך המנורה)

         אם יש אור אבל חלש, אז חלק כלשהו פגום, ומסוכן להשתמש במוצר  מכוון שהוא לא יעבוד לאורך זמן.

 חשוב !!!

 לשימוש במנורת חשמל בעלת הספק המתאים, עדיף שתבנו את ההתקן מכמה נורות,

ההספק הממוצע של המנורות בשימוש סביב 40-60 וואט.

בהצלחה! תדאגו לציוד בזמן התיקונים!
