ממסרי בקרת זרם

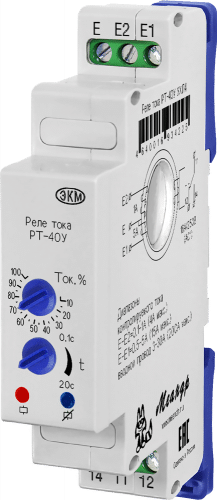

ממסר זרם

אפשרות שליטה שוטפת של הזרם

מטרת הממסר

פרסום

ממסרי בקרת זרם נועדו להנפיק אות בקרה כאשר פלט זרם מתגלה מעל או מתחת לערך שנקבע במעגל  חד פאזיות. ממסר הניטור הזרם משמש לניטור עומסי יתר, צריכת זרם נמוכה או גבוהה, קצר

פעולת הממסר

לממסר שני מצבי פעולה: מצב זרם מקסימאלי ומצב זרם מינימלי. הבחירה במצב ההפעלה מתבצעת על ידי הגדרה על ידי המתג הסיבובי זרם והתגובה לערך הזרם המינימלי או מקסימלי. הגדרת סף ההפעלה לזרם  מתבצעת בטווח של 10 … 100% מהערך הנומינלי של הזרם הנמדד

לממסר יש "הזמן מת" כדי לא להגיב  לפעולות מעברים, התנעה לאחר חזרת הזנת מתח. במהלך תקופה זו, הממסר מופעל ללא קשר לערך הזרם.

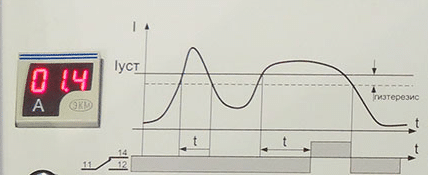

במצב זרם מקסימלי, הממסר מופעל מיד לאחר הפעלת החשמל ונשאר דולק עד שערך הזרם הניטור עולה על סף הפעולה שהוגדר. כאשר ערך הזרם עולה על הערך שנקבע, הממסר המובנה יכבה לאחר שחלף הזמן שנקבע. לאחר הפחתת הערך הזרם לערך ההגדרה (תוך התחשבות בהיסטריה), הממסר יופעל ללא דיחוי

אם במהלך העיתוי של עיכוב הפעולה, הזרם הנוכחי יפסיק לחרוג מההגדרה, תזמון הפעולה יפסק וההפעלה תימשך מבלי להחליף את הממסר המובנה. במצב זרם מינימלי, הממסר מופעל מיד לאחר הפעלת החשמל ונשאר דולק עד שערך הזרם הניטור יורד מתחת לסף הפעולה שנקבע. כאשר הזרם יורד מתחת לנקודת ההגדרה, הממסר המובנה יכבה לאחר שחלף עיכוב הזמן שנקבע. לאחר החזרת הערך הזרם לערך ההגדרה (תוך התחשבות בהיסטריה), הממסר יופעל ללא דיחוי.

אם במהלך הספירה לאחור של עיכוב הזמן t הערך הנוכחי יחזור לגבולות ההגדרה, הפעולה תימשך ללא החלפת הממסר המובנה. אם החשמל יוסר, הממסר יכבה ללא דיחוי

.



פרסום

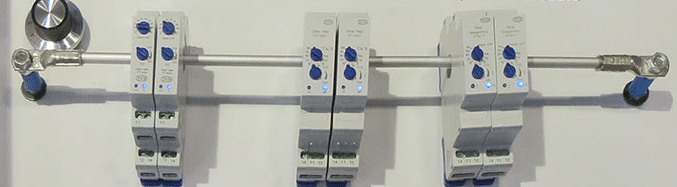

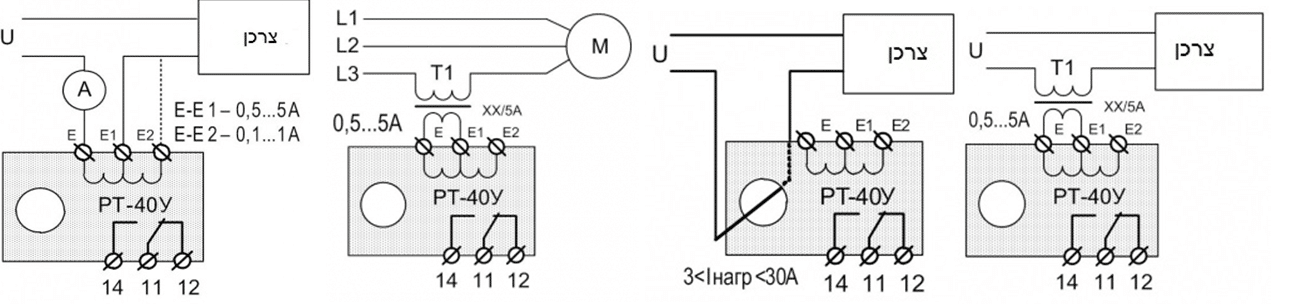

כדי לשלוט על הזרם בטווח של 30 אמפר, החוט עם הזרם מועבר דרך החור הצדדי במארז המכשיר

כדי לשלוט בערכי זרם העולים על 30 אמפר, יש להשתמש בשנאי זרם סטנדרטיים XX / 5A

MASTAQ

Print Friendly, PDF & Email

תודה שאתם מבקרים בפורטל חשמלנט. חשמלנט היינו פורטל מקצועי ומקיף לתחום החשמל והתאורה .בחשמלנט תוכלו למצוא אינפורמציה מקצועית שחשובה לכם ומאגר ספקים גדול מתחום החשמל והתאורה

תגובה אחת

  1. בוקר טוב. לאחר תשובות שליליות מחשמלאים, אני פונה אליכם:
    יש לנו בבית חדר ובו מזגן, שמשמש כחדר עבודה.
    קרו הרבה מקרים שהמזגן נשכח ופעל כל הלילה, כי הדלת היתה סגורה.
    אני מחפש אמצעי שיתחבר לקו החשמל של המזגן במקביל (!), וידליק נורת לד מחוץ לחדר כל עוד המזגן עובד.
    האם ניתן?
    תודה.
