ממסרי עזר מודולריים למטרות שונות



לפעמים אני פוגש משהו חדש, מעניין שלא חשבתי עליו ואפילו לא יכולתי לחשוב עליו כי הוא לא שימושי עבורי

ולפעמים אני נתקל במשהו שאני צריך ויכול לעזור לי ואפשר להגיד  שממש חלמתי על זה

פרסום

ישנם מקרים שבלוח החשמל או בקופסת חיבורים או דומה, יש צורך להכניס,  או להשתמש ברכיב אלקטרוני, כדיודה, קבל, נגד, מיקרו מפסק וכו'

עד היום חיבור כזה הוא או פרוביזורי או אלתורי

לדוגמה כזה:

ואז, אצל חברים שלי, (חברה לפיתוח וייצור כל מני מודולים וממסרים) קו של מכשירי עזר מודולריים למטרות שונות הושק לייצור:

שקע בקרה מודולרית

  • ניתן להתקנה על פס DIN ועל משטח ישר
  • יכולת חיבור תקעים חשמליים סטנדרטיים
  • יכולת חיבור פינים "בננות" סטנדרטיים וכדומה בקוטר פין של 4.0 מ"מ
  • מארז רוחב 13 מ"מ

זרם מקסימלי – 6А/250V

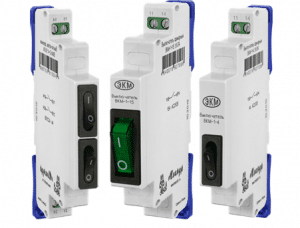

  • מתגים מודולריים

מתגים מודולריים מיועדים להתקנה בארונות החשמל למיתוג עומסים בהספק נמוך – לזרמים מ 2 עד 15 אמפר

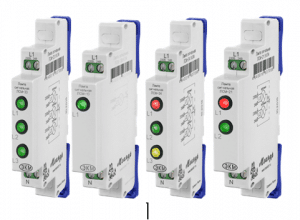

–  מנורות אות מודולריות

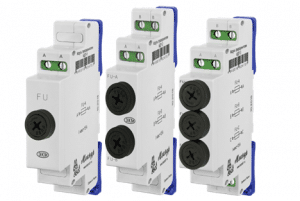

  • מודולים מחזיקים נתיכים

אפשר להשתמש בכל נתיכים בגודל 5.2 מ"מ X 20 מ"מ

לדוגמה, זכוכית H520PT או דומה לזרם עד 10 אמפר

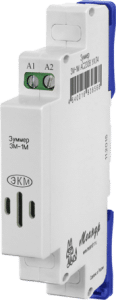

זמזם (מכשיר איתות)



זמזם מיועד לאיתות קולי להפעלת מערכות שונות (למשל, הגנת עומס יתר וכו ').

מתח אספקה; ACDC24V, AC230V (ואחרים לפי בקשה)

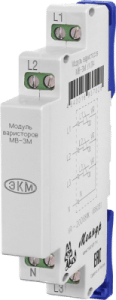

מודול varistor



  • הוא משמש כדי להגן על ציוד חשמלי שונה מפני קפיצות מתח במיתוג
  • אנרגיית ספיגה מרבית 190J
  • זרם מקסימלי 6.5kA
  • מארז רוחב 13 מ"מ



יש בתוכה 3 וריסטורים המחוברים לכוכב. ניתן להשתמש ברשתות תלת פאזיות לדיכוי נחשולי מתח



פרסום

– מודול קבלים



  • הוא משמש לייעול פעולתם של מגעים התקני מיתוג שונים, כמו כן כדי להחליש את רעש כמסנן
  • הרכבה על פס DIN 35 מ"מ או משטח ישר
  • מארז רוחב 13 מ"מ



ישנם 3 קבלים המחוברים בכוכב. ניתן להשתמש ברשתות תלת פאזיות לדיכוי תנודות מתח טפיליות בתדירות גבוהה

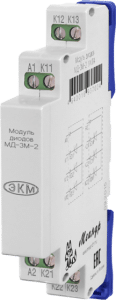

– מודול דיודה



  • משמש לשליטה מרכזית בתרשימי חיבור ממסרים
  • בית אחד מכיל 2 מכלולי דיודות עם אנודה משותפת של 3 דיודות כל אחת
  • הרכבה על מסילת DIN 35 מ"מ או משטח ישר
  • מארז רוחב 13 מ"מ



אפשרויות אחרות למספר הדיודות וחיבוריהן אפשריות



MASTAQ
