ממסר מחליף פאזה- מבטיח פעולה יציבה של הציוד והמכשור.

ממסר מחליף פאזה -מבטיח פעולה יציבה של הציוד והמכשור.

מפסק מחליף אלקטרוני זול יותר מאל-פסק,  הוא גם שוקל פחות.

בקיצור – הממסר מבטיח פעולה יציבה של הציוד והמכשור. קיימים ממסרי חד-פאזי ותלת-פאזי.

השימוש הוא במקום הצורך באספקת אנרגיה לגיבוי.

פרסום

מטרת ממסר מחליף

ממסר מחליף אלקטרוני יעביר אוטומטית הספקת חשמל מהקו המתעכב למשנהו.

זה קורה שהמתח יורד או עולה, הציוד אינו מסוגל לפעול כרגיל.

ברוב המכשירים ישנם גבולות בהם המוצר מסוגל לעבוד. המידע מצוין על ידי נתונים טכניים (הוראות), שווה לפחות שני ערכים:

  1. המתח המינימלי מציין כמה זמן המכשיר עדיין מסוגל להיות בהפעלה.
  2. המתח המקסימלי מציין את הגבול העליון בו החיווט הפנימי אינו נשרף.



המגבלה השנייה חשובה יותר, רוב מתגי החלפת הפאזה האוטומטיים מגיבים אליו בצורה חדה,

חשוב להגדיר את המחוונים בצורה נכונה, הימנע מהתראה שגויה.

הממסר מחליף הסטנדרטי מאפשר לקבוע מספר פרמטרים. להלן כמה מהם

גבול מתח מינימלי

הגדירו סף שמתחתיו יחל החיפוש אחר פתרון. באופן דומה, הסימון העליון מוגדר בנפרד.

ברור שהגבול התחתון מראה ערכים נמוכים יותר, האזורים יכולים להצטלב ב 10-20 וולט.

הפעולה תהפוך ללא יציבה, הימנעו מהמצב.

פשוט קבעו בזהירות את הגבולות העליונים והתחתונים של הציוד על פי ההוראות.

זמן החזרה

זה מאפיין את המרווח שאחריו הממסר מחליף ינסה להעביר את מגעים למקור החשמל הקודם.

אנו אומרים "ינסה", כי לא בטוח שמתח הקו יחזור לקדמותו בנקודה זו.

ניתן למצוא מכשירים מסוג דומה, ואחריהם השמות:

  • מתג היפוך;
  • ממסר בקרת פאזות;
  • מפסק הפיך;
  • מתג מעבר;
  • מתג עוקף
  • מתג פאזה אוטומטי



אין מונחים אחידים, הבלבול שולט. הפונקציות של המכשירים לעיל זהות: בכדי לקבוע את מידת ההתאמה של מתח האספקה,

צריך לבחור מבין האלגוריתמים האפשריים לתיקון הבעיה,

האם לקנות מפסק בחירת פאזה או לא?

לבעלי ציוד תעשייתי אין ברירה. ממסר הנוכחות פאזה יכול לפקח על המתח, לנתק את החשמל, להראות את הסכנה, לפקח על החיבור הנכון.

אם המתח והקווים לא נכון והוא מגיע בצורה שגויה, המכשיר לא יאפשר את העומס להתחברות.

הממסר ישמור על ציוד יקר מתקלות. ברור שייש כאן צורך ומחוייבות אמיתית.

עבור אזרחים רגילים המחירים  של מתגי פאזה לא מוגזמים בהשוואה למערכת אל-פסק פשוטה.

מתג הפאזה שוקל פחות, קטן יותר בגודלו, יעשה עבודה דומה. השאלה היא איפה ניתן להשיג מקור מתח נוסף?

ניקח את המיטב מהרשת חשמל: נחבר ממסר בחירת הפאזות

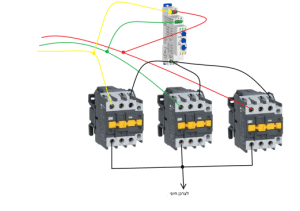

תרשים חיבור של ממסר בחירת הפאזה (לשם הפשטות, חוטים אפסיים וחוט מהממסר אינם מצוינים)





UPS (ללא הפרעה) למחשב

יש לזכור כי במהלך המעבר של ממסר בחירת הפאזות, העומס יופעל ללא אנרגיה למשך חלקיק שנייה, ולכן, עבור מכשירים שהם קריטיים, כמו מחשבים, עדיף להתקין UPS ללא הפרעה.

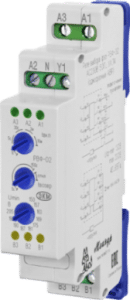

התקן לבחירת פאזה עם מעבר בלי הפסקה (ללא הפרעה) מפאזה לפאזה

בקרוב מכשיר חדש – מכשיר לבחירת פאזות עם החלפת פאזות ללא הפסקה (המעבר מפאזה לפאזה)

הפסקת חשמל בעת מעבר פחות מ- 10 ממילישניות  בזרם עד 16 אמפר.

המכשיר נחוץ לאספקת עומסים קריטיים חד- פאזיים מרשת תלת פאזית.

פרסום

כאשר הפאזה מנותקת או  לא תקינה, הממסר עובר אוטומטית לפאזה התקינה.

ניתן לבצע החלפת פאזה ממקור אחר, רק עם האפס הוא משותף







עד 3 כניסות של מקורות מתח (3 פאזות) AC230V 45-65Hz עם אפס משותף

• השהיה להחלפה חזרה – s, 5s, 30s, 2min, 10min1

• אפשרות לעבוד עם עדיפות פאזה או ללא עדיפות

• אינדיקציה לנוכחות מתחי פאזה בכניסה והפאזה המופעלת ביציאה

• הגנה דו-שלבי על מתח יתר

• הגנה דו-שלבי מפני הפחתת מתח

• הגנה מפני תקלות קצר בין פאזות במהלך המעבר על-ידי פיקוח על פעולת המגעים של הממסרים

ממסר משמש ברשתות עם מתח לא יציב לאספקת חשמל של מערכות גילוי אש, מצלמות וידאו, גישה מורשים בלבד, ייצור וציוד טכנולוגי חד פאזי אחר עם תהליך פעולה רציף.

קיימת פונקציה של חזרה לפאזה העדיפה לאחר המעבר לגיבוי, כלומר החזרת עומס לפאזה העדיפה לאחר התאוששות שם מתח

MASTAQ
