ממסר מתח ובקרה – רעיון להמצאה חדשה

לאחרונה אני כותב טרילוגיות

כתבתי  : בקרת מתח עצמאית

           מגן ברקים – הפעלות שגויות

לאחרונה, כמו שאומרים לפעמים בהקשר אחר, "יצאתי מהארון" ולפעמים  אני מספר לקולגות שלי מה מעניין אותי ועל מה אני רוצה לכתוב. כמובן, אף אחד לא אוהב את זה (לא אותי ולא הרעיונות שלי) והם מסבירים לי למה זה רע. רוב הזמן אני מסכים איתם. אבל מכיוון שכבר חשבתי על זה, אני כותב את זה שוב

פרסום

אנסה להסביר את עצמי, בצורה  כזאת שאיך זה היה נראה אם ​​הייתי רושם את זה כפטנט

אני מציע כאן משהו שמתייחס לממסרים הפועלים כאשר יש חריגה במתח.   ממסרי מגן ברקים ידועים כפועלים במקרה של נפילת מתח ועלית מתח.

הם נמצאים בשימוש נרחב כדי להגן על קווי חשמל, מעגלים, מכונות כביסה, מקררים, מכשירים למטרות תעשייתיות, ביתיות ודומות. מכשירי הגנת נחשולי מתח הם עם ניתוק והשהייה שמתחילה לספור זמן השהייה מרגע שינוי המתח

בגדול, בארץ יש בשימוש שתי דגמים

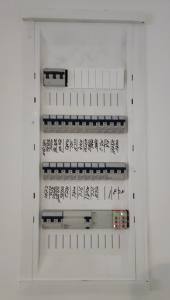

  1. הותקן בלוח החשמל ומגן על חלק או מתקן כולו



למרות שיש בעולם ממסרים שכל הפונקציות הנדרשות נמצאת בתוכו, בארץ נהוג לבנות אותו מגען, ממסר מתח, טיימר, בנוסף נדרש הגנת זרם קומפלט הזה. מדובר במשהו שתופס כ 8 מקומות מודולים בלוח ובמחיר טוב כ-800 ₪ (כמובן, כרגיל בארץ – ללא מע"מ וסכום התקנה על- ידי חשמלאי), כלומר מעל 1200 ₪

החיסרון – דורש מקום בלוח, ויקר

יתרון – מגן על כל הבית נגד נחשולי מתח

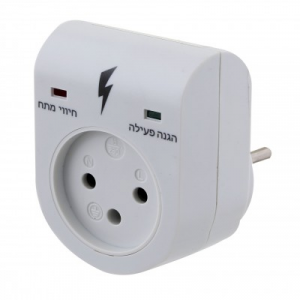

  1. הדגמים בנויים כמתאם שקע תקע

יתרונות – לא דורש מתקין, וזול

חסרונות – מגן על שקע (צרכן) אחד בלבד

  1. מה אנו מצעים:

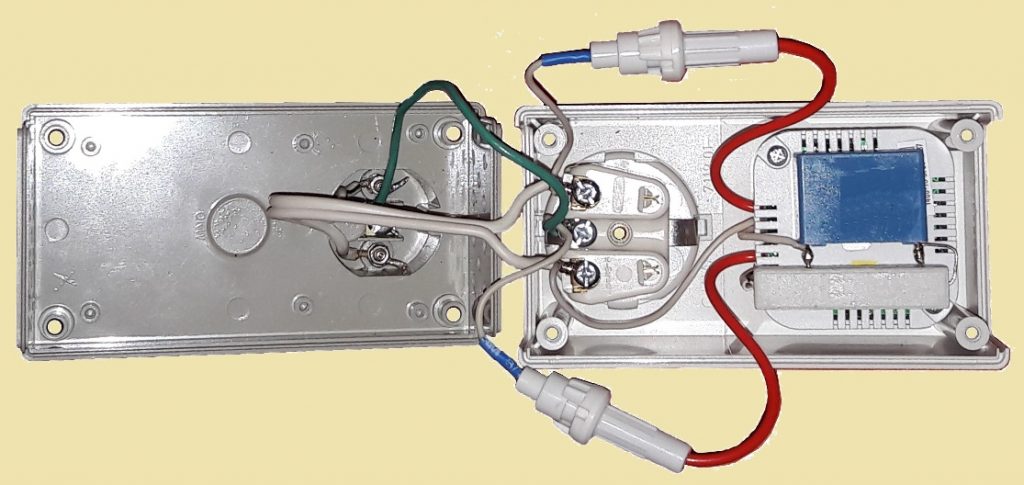

התקן (בתמונות אב טיפוס, איך אומרים "בנוי על הברכיים")



יש כאן כל מה שנדרש ואפילו ממסר רדיו להעברת אות לרחק

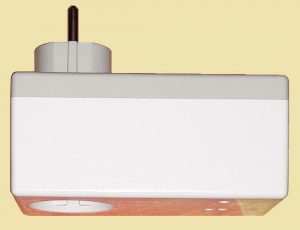

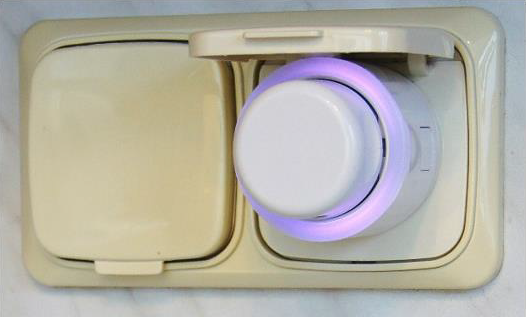

הפתרון הקומפקטי ביותר. תקע זה מכיל גם ממסר רדיו

על מה מדובר? מכניסים תקע לתוך שקע אחד בבית וללא כבלים נוספים וללא אביזרים נוספים, מגן לכל בית (או חלק מהבית, לפי הגדרה)

במילים אחרות, קונים בעצמם תקע אחד ובמקרה עליה או ירידה מתח, מופסק חשמל בכל הבית

ואז קיבלתי ביקורת:

למה להפסיק כל הבית ואם מתח לא חוזר לרמה הנדרשת לא יהיה אפשרות לשחזר הספקת החשמל



למען האמת, לא ראו טעם רב בפתרון המוצע:

  • תלות בניתוק צרכנים על ידי מכשיר מסוים שניתן פשוט להסירו מהשקע ומערכת ההגנה תיעדר
  • פגיעות מכני וכתוצאה מכך לנזק ושוב הגנה תיעדר
  • הצורך במערכת הפעלה של זרם הפעלה, חבורה של אלמנטים נוספים וערוץ תקשורת נוסף – מכל סיבה שהיא, מדדי האמינות נמוכים יותר מאשר בעת שימוש בממסרי מתח מסורתיים שהותקנו בלוח החשמל



אולי הסיבות האלה טובות, אבל עדיין

  • ממסר מתח מסורתי גם מכבה את כל הצרכנים



  • ממסר פחת גם מנתק החשמל לכל הבית



כל אותם חברים אומרים לי – אל תספר לאף אחד את המהות  והמשמעות. יגנבו את הרעיון

פרסום

ואני אומר – הלוואי שזה יעניין מישהו בכלל והוא יקרא את המאמר עד הסוף

אבל עדיין, בנוסף למהות, שניתן לספר במשפט אחד, יש גם ניואנסים טכניים שצריך להתגבר ולדעת

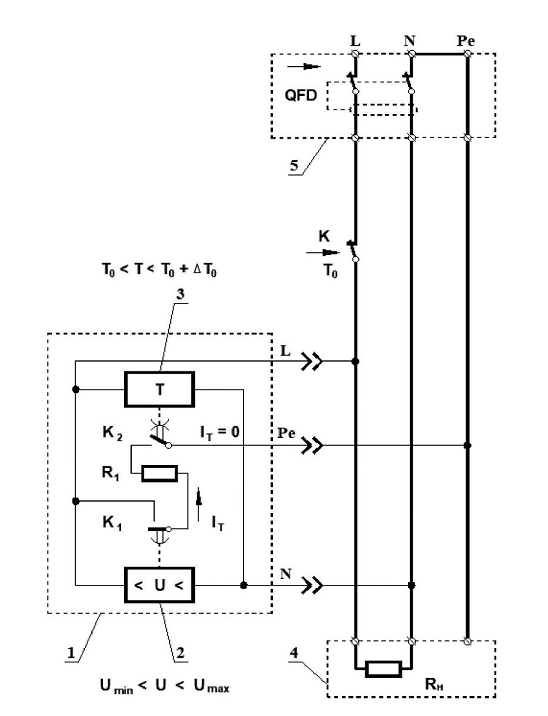

פעולתם של ממסרי מתח כאלה בשילוב עם אמצעי ניתוק חשפה חסרון הקשור למצב ההתחלתי בעת הפעלת המתח (הממסר עצמו וצרכנים החשמל).

גם אם מתח האספקה ​​נמצא בגבולות המקובלים, התקן אמצעי ניתוק מקבל אות יציאה מממסר המתח מכיוון שמתרחשת תקלת.

כתוצאה מכך מתרחשת פעולת שווא (שגויה) של ההגנה. למעשה, ההפעלה צריכה להיעשות באופן ידני, למשל, על ידי ניתוק מגן ברק מהשקע עד שהמגעים יהיו במצב העבודה שלהם.

יש לנו פתרון שמתגבר על הבעיה הטכנית הקשורה לשידור של אותות שגויים על ידי מניעת תקלות באופן אוטומטי



הביצועים של המכשיר המוצע נבדקו במתקני חשמל חד פאזיים ותלת פאזיים (230 ו-400 וולט, 50 הרץ)



MASTAQ
