אני עדיין מנסה להבין מה הסיבה העיקרית לכישלון, תקלה וחוסר עקביות של ממסרי פחת. מדובר בכל דגם, כל יצרן וכל התקנה

כתבתי ולא פעם את דעתי לגבי יבוא ושיווק ממסרי פחת לפי תקן אירופאי שבנויים עבור אקלים אירופאי (של פעם) זה טעות או לפחות שימוש באי ציות למאפיינים והבדיקות המוצהרים

פרסום

אבל חשבתי שלא רק תנאי הסביבה לאחסנה ושימוש פוגעים באורך החיים, אולי גם משהו בקונסטרוקציה ומבנה הממסר פחת אינו עומד בתנאי השימוש, סוג הצרכנים ורשתות חשמל שהשתנו עם שנים

בואו נעבור למסמכי הרגולציה

בישראל חייבים להשתמש במפסקי מגן מסוג A בכל סוגי ההתקנות ללא קשר לסוג המתקן כי מפסק מגן מסוג AC אינו מגן בפני התחשמלות מזרם פועם או מיושר. זה רשום בתקן ישראל 61008 ו- 61009.

בתקן 61009 ו-61008 מצוין כי מדובר בשימוש ביתי ולשימושים דומים.

הפרשנות של אנשי חשמל מכובדים מאוד הוא שמילה  ליישומים דומים הם כל היישומים בהם מעורב ציוד אלקטרוני. מאחר ולא ניתן להבטיח שלא יחובר ציוד מסוג זה לבית התקע, יש להתקין מפסק מגן מתאים מסוג A בלבד

בקורס הפיזיקה של בית הספר למדנו מגנטיות. הרוויה המגנטית של חומר פרו-מגנטי מתאפיינת בעקומת המגנטיזציה, שנקרא לולאת היסטרזיס.  זוהי התלות של חוזק השדה המגנטי H בערך האינדוקציה המגנטית B

גודל הרוויה המגנטית של החומר תלוי בשדה המגנטי שהוחל בעבר. כאשר מסירים את השדה המגנטי, החומר הפרו-מגנטי שומר על מגנטיזציה שיורית

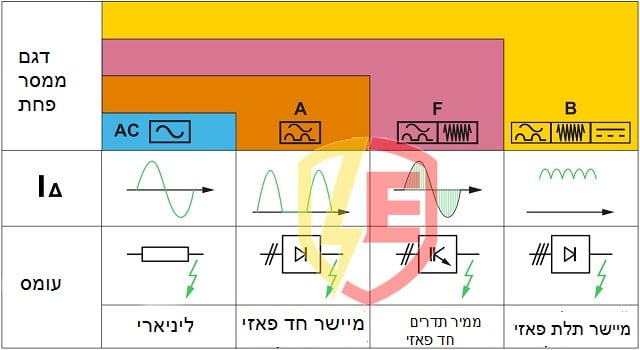

דגם AC – רגיש לזרמי תקלה חילופין בלבד

דגם A – רגיש לזרמי תקלה חילופין, מגיב למתח פועם ולזרמי תקלה בהם קיים מרכיב של זרם ישר

דגם B – מתאים להגנה מפני זרמי התחשמלות חילופין, מתח פועם, מתח קטום וגם להגנת המשתמשים במתקן חשמלי המוזן ממתח ישר או מיושר. במקביל מאפשר הגנה מפני התחשמלות בתדר גבוה עד 1000 הרץ

סוג AC  ממסר פחת וזרם ישר

כאשר מחובר עומס התנגדותי או קיבולי לרשת החשמל, במקרה של תקלה בו, זרם הדליפה לאדמה יהיה חילופי עם תדר של רשת החשמל. אבל אם יש כלשהו במכשיר עם רכיב )  DCזרם ישר),  המחובר לרשת החשמל, הרי שזה ברור שהוא יכול גם לדלוף כחלק של זרם ישר

דליפות כאלה יכולות להיווצר על ידי ספקי כוח מחשבים, מכונות כביסה, דרייברים של מנורות לד, פאנלים סולאריים המחוברים לרשת וכו '. כיום יותר ויותר מוצרי אלקטרוניקה שונים נכנסים לחיינו

כעת נניח שלמתקן החשמל שלנו יש דליפת DC של יותר מ- 6 mA. זה יזיז את נקודת העבודה של החומר לאורך ציר ה- H האופקי ימינה על עקומת המגנטיזציה

זרם הדליפה המתקבל ∆I, השווה לסכום זרם הדליפה DC ∆I = וזרם הדליפה של AC של, יזוז ימינה, כלומר הליבה תיכנס לרוויה.

ה EMF המתקבל בסליל הדיפרנציאלי עם אותו זרם AC וחשיפה לרכיב זרם ישר תהיה הרבה פחות מאשר ללא רכיב הזה

מסקנה:

לעתים קרובות מאוד, בלוחות הישנים אבל עדין קיימים להגנה, מותקן ממסר פחת מסוג AC ומכשירים חשמליים שיכולים ליצור דליפת DC מחוברים לאותו קו.

ממסרי פחת  מסוג AC במקרה של זרם מעורבב עם רכיב זרם ישר וזרם סינוסי בתדר של 50 הרץ, יהיה "עיוור" לדליפת AC מסוכן ולא יכבה!

כאן טמונה הבעיה העיקרית בעת שימוש בממסרי פחת מסוג AC ברשתות חשמל מודרניות וזה בשל אפקט הרוויה של ליבת שנאי הזרם הדיפרנציאלי. מכיוון שמסוג AC מתוכננים, מיוצרים ומוגדרים לאיתור זרמי דליפה 50 הרץ חילופין בלבד

לכן, נדרש להשתמש ממסרי פחת דגם A

כך, גם אני חשבתי, אבל

סוג A  ממסר פחת וזרם ישר

מתוך עלילות המגנטיזציה, אנו רואינו שממסר פחת מסוג AC יש מגנטיזציה גבוהה יותר בהשוואה לממסר מסוג A. כאשר השדה המגנטי החיצוני מוסר, מפסק מגן מסוג AC שומר על מגנטיזציה גבוהה יותר. לכן, אם קיים מרכיב ישר בזרם הדליפה, ממסר מסוג AC אינו פועל ואינו מזהה זרמים עד 30 מילי אמפר, בטיחותיים לבני אדם

כיצד מתנהג ממסר פחת A בזרמי דליפה ישרים? האם ליבת מפסק מגן סוג A נכנסת לרוויה?

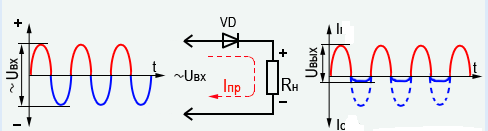

דוגמה אופיינית היא דרייבר תאורת LED חד פאזי, 230 וולט 50 הרץ, שהמעגל שלו מכיל דיודה שנותנת זרמי פועם ולזרמי בהם קיים מרכיב של זרם ישר. דליפה לאחר הדיודה תייצר זרם DC פועם, כלומר בדיוק הזרם שאמור לזהות ממסר פחת מסוג A

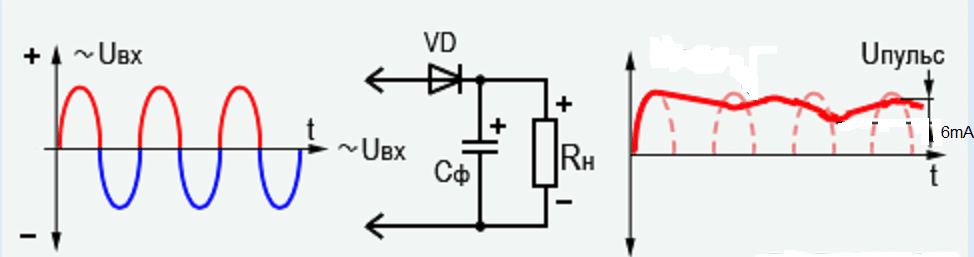

אם מתרחשת דליפה לאחר הדיודה, אנו מקבלים זרם פועם ישר, אולם בהתקנים רבים מותקנים קבלים שכאשר זרמים חילופים זורמים דרכם והקוטביות משתנות, יוצרים רכיב DC חלק והדופק הזה מונח על דְלִיפָה  AC שלנו. אז, כמו שעבור ממסר פחת סוג , AC רכיב זרם ישר של יותר מ 6 מילי אמפר מוביל גם לרוויה של הליבה ממסר פחת מסוג A ודליפות כאלה לא מזוהות על ידי המפסק מגן

אנו מסיקים כי מפסק מגן סוג A אינו מזהה זרם DC חלק ולכן לא ניתן להשתמש בו אם קיים סיכון שזרם הרכיב ישר החלק יעלה על 6 מילי אמפר

כלומר, ממסר פחת דגם A גם לא "תרופת פלא", ולכן ממסר דגם A  הוא המינימום ההכרחי ובעתיד יוצג ממסר פחת מסוג אחר, למשל B וקודם כל, זאת בשל בטיחות הנזילות של קווים עם רכיב ישר וכן רכיבים הרמוניים עם רכיבים בתדירות גבוהה

פרסום

יתר על כך, הערך של 6 מילי אמפר הוא הגבול לכל סוגי הממסרים, כלומר. 10, 30, 100 כולם נכנסים לרוויה ואינם מזהים זרמי דליפה אליהם הם מכוונים

אגב, באותו נושא. יש שיטות עממיות לבדוק ממסר פחת על ידי סוללה או מגנט

אבל אני לא ממליץ להשתמש בשיטה זו בגלל ההשלכות האפשריות הכרוכות בהעברת זרם ישיר דרך אחת מפיתולי השנאי.

כאשר בודקים עם סוללה, הזרם יכול להגיע לערכים כאלה שהשנאי הדיפרנציאלי ישנה את המגנטיזציה שלו, וזרם הדיפרנציאלי הנומינלי ישנה את ערכו במידה בלתי צפויה, בדרך כלל לצד גדול יותר. כי במהלך הייצור, שנאי הדיפרנציאל מכויל עם שדה מגנטי, ובדיקה כזו מבלבלת את הכיול הזה!

גם בדיקה על ידי המגנט. המגנט יכול להיות חזק מאוד. אז הממסר פחת יפעל בפעם האחרונה…

תמיד יש דילמה ובחירה בחיים:

בין טעים ובין בריא,

בין זול ובין איכותי

וכו'

כנראה אותו הדבר – בין התייעלות אנרגטית (PV, תאורת לד וכו')  ובין בטיחות

אני לא מתיימר לעבודות מדעיות, מחקר. כל מה שכתבתי כאן הוא רק סיבה למחשבה

אבל וזה מכריע ויש לי נתונים סטטיסטיים עצומים על כמה מפסקי מגן הותקנו ולא מגנים עלינו



MASTAQ





Print Friendly, PDF & Email

תודה שאתם מבקרים בפורטל חשמלנט. חשמלנט היינו פורטל מקצועי ומקיף לתחום החשמל והתאורה .בחשמלנט תוכלו למצוא אינפורמציה מקצועית שחשובה לכם ומאגר ספקים גדול מתחום החשמל והתאורה

תגובה אחת

  1. היי שלום
    יש לי שאלה קטנה לגבי חישוב זרם פחת
    האם זה נכון להגיד שבערך על כל 1kw יהיה זרם זליגה של 5ma
    ההתלבטות שלי היא לגבי ממסר פחת בשדה סולארי
    נניח שיש לי ממיר של 100kw שמכוייל ל90kw האם אני יכול לשים פחת של 500ma או שיכול להיות שבנוסף לזרם זליגה מהממיר יהיה גם זרם זליגה מהפאנלים?
