ממסר עדיפות הצרכן (ממסר ניטור הזרם), שעובד ללא מקור מתח

ממסר  עדיפות הצרכן (ממסר ניטור הזרם), שעובד ללא מקור מתח

חדש!

ממסר עדיפות עומס הצרכן עם מדידת זרם ללא מגע או ניתוק במוליך פאזה בגודל , 25, 40, 100 אמפר

פרסום

• חלוקה הזנת החשמל במתקן חשמל בהספק מוגבל
• אפשרות לשימוש כממסר הזרם המקסימלי
• מדידת זרם עם שנאי זרם מובנה, משולב
• עובד מזרם המבוקר – אינו מצריך מתח תפעולי נוסף
• כיול הפעלה מ- 10 ל- 100% מהזרם מקסימלי
• עיכוב התגובה מתכוונן בין 0.2 ל 20 שניות

מטרת ממסר של עדיפות הצרכן

ממסר עדיפות  הצרכן נועד לחלוקת צריכת החשמל במערכות חשמל עם הספק מקסימלי מוגבל.

הממסר מיושם במקרים בהם ההפעלה בו זמנית של כל הצרכנים מובילה לעומס יתר. אם  הצורך חורג מהזרם ,

ממסר העדיפות ינתק את העומס שאינו בעדיפות.

לעיתים יש צורך להגביל את הזרם שניתן לצרוך על ידי מערכת חשמל נפרדת מרשת חשמל משותפת, מסיבות כלכליות,

ובין אם בגלל הגודל הקטן של חוטי האספקה, ובין אם בגלל מגבלת חשמל של ספק החשמל.

ממסרי עדיפות משמשים למניעת הפסקת חשמל על-ידי  המפסק הראשי בכניסה.

מצב דומה מתרחש בעת חיבור עומסים חדשים מבלי לשנות את גודל החיבור החשמלי (חתך תיל, מפסקי חשמל וכו').

במקרה זה, ממסר העדיפות מותקן במעגל הכוח של העומס שאינו עדיפות, אשר ינותק אם חורג מההספק המותר.

ממסר העדיפות יגלה מתי הזרם הכולל של מערכת החשמל חוזר לגבולות שנקבעו ומפעיל שוב עומסים שאינם בעלי עדיפות.

הממסר מאפשר להגדיל את מספר העומסים מבלי לשנות את גודל המתקן, להפחית את צריכת החשמל ולמנוע את אי הנוחות הכרוכה בהפסקת מפסק הראשי.

כמו כן ניתן להשתמש בממסר עדיפות לשימוש במעגלי הגנה ובקרת חירום כממסרי זרם מקסימלי, להגנה על שנאים, מכונות  וכו'  בזמן קצר ומעומס יתר

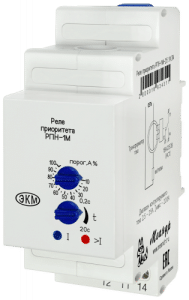

מנה ממסר

ממסר מותקן על פס DIN ברוחב 35 מ"מ (או על משטח ישר. מאפשר חיבור חוטים 2.5 מ"מ

בלוח הקדמי של המכשיר ישנם: רגולטור סף מזרם מקסימלי  של 10-100%, טיימר ממסר "t", מחוון נוכחות זרם כחול, מחוון זרם יתר אדום

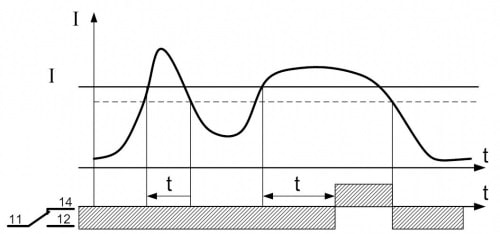

פעילות ממסר עדיפות

הממסר אינו דורש הזנת מתח. חוט חשמל פאזה עובר בפתח הממסר (חור). אם הערך של הזרם שנמדד עולה על ערך הסף שנקבע,

הממסר יופעל לאחר ספירת השהיית הזמן שנקבעה על ידי הפוטנציומטר "t".

כאשר הערך של הזרם חוזר למצבו ההתחלתי, הממסר נכבה ללא דיחוי.

אם במהלך הספירה לאחור הערך של הזרם יחזור לגבולות הערכים שנקבעו, יעבוד הממסר מבלי להחליף את המצב.

הסף נקבע על ידי הפוטנציומטר העליון, 10 … 100% מערך הזרם המקסימלי. כאשר הממסר כבוי, המגעים 11-12 סגורים,

פרסום

כאשר הוא מופעל, 11-14 סגורים
