מפסק זרם הידראולי

 החשיבות בתנאי הסביבה שהוא הותקן והתלות של הזרם הנומינלי

1.     מקדם הטמפרטורה של אוויר הסביבה – Kt.

הכול ברור בטבלה. ככל שטמפרטורת האוויר נמוכה יותר, כך גודל ערך המקדם,

פרסום

 כלומר, הזרם הנומינלי של המפסק גודל, זאת אומרת יכולת העומס שלו. או לחילופין, בחום, העומס שניתן לחבר למפסק הופך קטן יותר. זה לא מקרה שבחדרים חמים או בחום הקיץ המפסקים "קופצים", למרות שהעומס לא השתנה כלל. התשובה בתרשים.



2.     מקדם מתחשב במספר האוטומטים מורכבים על-יד – Kn.

גם כאן  כאשר מספר מפסקי זרם מותקנים באותה שורה, הם מעבירים את החום שלהם לאוטומטים הסמוכים. גרף זה לוקח  את זה בחשבון

ההיגיון כאן הוא פשוט. ככל שבשורה יש יותר מפסקים,זה מקטין את יכולת עומס שלהם.

בשלב הבא צריך למצוא את הזרם המופחת לתנאי האוויר הסביבתי וההתקנה שלו:

In* = In · К· Кn

כיצד ליישם את שני הגורמים הללו בפועל?

לשם כך ניקח דוגמה. המכולה או יביל  עומד בקרון ללא מיזוג אוויר, יש לו 4 מפסקים אוטומטיים המותקניום – מבוא אחד (C40) ושלוש קבוצות (C16). טמפרטורת הסביבה היא + 50 ° С.



נמצא את מקדם התיקון עבור מא"ז C16 בקבוצה:

·        Кt = 0.96

·        Кn = 0,82



נמצא את הזרם המופחת לתנאים שלנו:

In* = In · К· Кn = 16 · 0.96  · 0,82 = 12,6 (А)

לפיכך, בעת קביעת זמן התגובה של מא"ז על פי מאפיין C, יש לקחת לא  I/In (I/16) , הנכון I/In* (I/12,6).

ואין להתפלא אם מפסק עם זרם נומינלי של 16 (A) אינו מחזיק עומס של 16 (A), כאשר הטמפרטורה בלוח החשמל נמצאת בטווח של 50-60 מעלות צלזיוס, ועל פס צמוד מותקנים בשורה מספר רב המפסקים שכל אחד מהם בעומס. נדרש לנתח את המצב ולהגיע למסקנות לגבי פעולתה הנכונה של המפסק במקרה זה.

כמובן שישנם מקרים שבהם מא"ז באמת קופץ ללא סיבה ודורש החלפה

הדבר כתוב כאן ידוע ומובן. אז למה כתבתי

חשמלאי או הבודק שמוזמן לבדיקה תקופתית או הפעלה חדשה, לפי הזרם הנקוב קובע האם מתקן עונה לדרישה, האם מתקן תקין ובטיחותי. פעם אחד הבודק רק מניח, אבל לא בודק, את ההתאמה של נתונים ופרמטרים הרשומים על המפסק האם הם תואמים את המציאות (זרם נומינלי, זרם קצר, זמן הניתוק על-ידי הגנה טרמית ואלקטרומגנטית). זאת אומרת  שהוא מתבסס על מה שכתוב  ולא בודק.

פעם שניה לא לוקח בחשבון, הנאמר במאמר הזה (צפיפות, עונה, טמפרטורה הסביבה)

ההחלטה של הבודק יכולה לעלות  לנו ביוקר בשני מקרים חיצוניים.

        תאונה, תקלה, אסון…

        בזבוז של לא מעט  כסף ומשאבים על שיפור לולאת התקלה ואולי ללא צורך.



השפעת גורמים חיצוניים על פעולתם של מפסקי זרם

לעתים קרובות, אנשים רבים מתלוננים כי מפסק זרם שמותקן "לא מחזיק" את העומס, כלומר. מופעלת מוקדם יותר מאשר זה צריך להיות. במיוחד התופעה הזאת יש לצפות במזג אוויר חם.

פרסום

לפעמים דעה זו מוטעית, כי יש צורך לדעת בדיוק ובפועל את הזרם, את הטמפרטורה וכמות המפסיק זרם בשורה. ומסיבה כלשהי הם תמיד שוכחים לקחת בחשבון!

יש צורך לדעת לא רק את זרם העומס, אלא גם את מקדמי טמפרטורה

אגב, כל הגורמים האלה צריכים להיות מסופקים על ידי היצרן, ארבל לא תמיד, ולא אצל כל היצרנים יש את המידע הזה

מהו מפסק זרם הידראולי ומדוע הוא נחוץ?

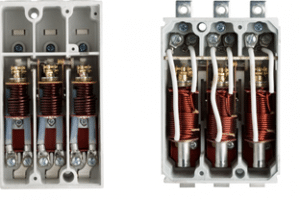

מפסק עם האטה הידראולית הוא סוג מיוחד של אמצעי הגנה המשלב במנגנון יחיד גם הגנת עומס יתר וגם הגנה קצר חשמלי

מפסקים עם האטה הידראולית מיועדים לשימוש במקרים בהם ההגנה התרמית עשויה שלא לפעול כראוי בגלל תנאים סביבתיים, כמו טמפרטורות קיצוניות. הגנה תרמית במפסקי תעשייה תעבוד באופן שגוי בטמפרטורה גבוהה מספיק

לכן, עבור מפסקי חשמל כלליים, היצרנים מציגים גרפים של התלות של זרמי ההפעלה הנומינלית של הגנה תרמית בטמפרטורת הסביבה. לעומת זאת, למפסקי זרם עם האטה הידראולית יש תלות קטנה של מאפייני ההפעלה בטמפרטורת הסביבה.

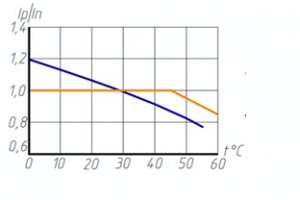

השוואה בין גרפים זרמי ההפעלה של הגנות תרמיות (Ip) של מפסקים אלקטרומגנטים ועם האטה הידראולית על טמפרטורת הסביבה



המפסק מגנטו-הידראולי מספק את האמינות והדיוק הדרושים להגנה בתנאי הפעלה קשים, כאשר מתג תרמו-מגנטי קונבנציונאלי אינו מאפשר להשיג את התוצאה הרצויה.
