מתאם למדידת זרם

 כאשר מודדים זרם בעזרת צבת, נדרשת אחיזה של  אותו מוליך או קבוצת מוליכים השייכים לקוטב אחד (פאזה) ומספקים צרכן אחד או קבוצה מדודה אחת!

דרישה זו גורמת לאי נוחות בעת מדידת הזרמים של מרבית הצרכנים, חד פאזיים ושלושה פאזיים. לדוגמא, בכדי למדוד את עוצמת המגהץ, עליכם לקלף את בידוד הכבל ולהפריד בין החוטים

לכן, חשמלאים משתמשים במתאמים מיוחדים. בעיקרו של דבר, מתאם כזה הוא כבל מאריך קטן עשוי תקע ושקע אחד המחובר באמצעות חוטים נפרדים או חתיכת כבל עם קטע ללא בידוד (חוטים גלויים)

פרסום

אנו חיים בעידן הטכנולוגיה הדיגיטלית והגאדג'טים. אבל כאן לא העלו שום דבר מודרני יותר?

אז הרעיון,או המוצר מתאם עבור מדידת זרם על-ידי צבת

מתאם מספק למשתמש חיבור נוח לרשת חשמל חד פאזית בעת מדידת מתח וזרם הזורם בצרכן המחובר למתאם.

מיועד לשימוש עם צבת

מאפיינים עיקריים:

  • מתח כניסת AC מקסימלי – 400 וולט
  • הערך המרבי של זרם הוא 16 אמפר
  • יחסי טרנספורמציה הזרם x 1; x 10

המתאם (מחבר חשמלי) מתוכנן לחיבור לרשת חד פאזית ביתית, או, במילים פשוט יותר, להיות מחובר לשקע. למעשה, המכשיר משמש כחוליה בכבל המאריך שדרכו זרמים זורמים לצרכנים המחוברים

לשם מה זה?

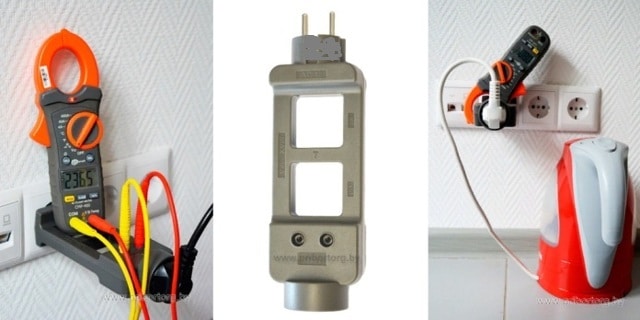

מתאם זה תוכנן במיוחד כדי להפריד בין האפס והפאזה של המעגל הנחקר. זה הכרחי כדי למדוד את הזרם הזורם דרך המוליך בשיטה ללא מגע באמצעות צבת זרם. צורת המתאם מאפשרת אחיזה את המוליך דרכו הזרם זורם, כמעט עם כל אחד ממדי צבתות

תכנון המתאם מספק נוכחות של שני אזורי מדידה:

פרסום
  • х1 – ללא הגברה – למדידת הזרם האמתי במעגל (אזור 1 באיור),
  • х10 – הגברה פי 10 של השדה המגנטי שנוצר על ידי הזרם הזורם (אזור 2 באיור).

אפשרות זו תהיה שימושית ביותר למדידת זרמים קטנים מאוד, מכיוון שלא לכל דגמי הצבתות יש דיוק מספיק בטווחים קטנים. אבל במקרה זה, יש צורך לקחת בחשבון את השגיאה שנוצרה כאשר השדה המגנטי מוגבר

כמו כן, למתאם יש שתי נקודות חיבור למדידת מתח בטוח באמצעות חוטים סטנדרטיים עם מחבר בננה (אזור 3 באיור). פונקציה זו תהיה שימושית למדידה בו זמנית של מתח וזרם במעגל הנבדק. המשמעות היא שאפשר להעריך את ירידת המתח בעת חיבור הצרכן הבא, את הזרם הכולל שנצרך על ידי כמה מכשירים, ולמדוד את צריכת החשמל בפועל
