ניטור זרם זליגה – רעיון

זרם דליפה אינו מילה גסה, זרם דליפה הוא אינו זרם תקלה. זרם הדליפה נמצא תמיד ובכל מקום.

השאלה היא מה הגודל שלו?

בהתייחס לתקן הבינלאומי IEC 60479-1 1994

פרסום

השפעת חשמול על גוף האדם תלויה במס' גורמים. אחד מהם, עוצמת הזרם דרך גוף אדם

מפל המתח על גוף האדם ניתן להיחשב ע"י חוק האום

התנגדות גוף האדם שונה מאדם לאדם ומושפע ממספר גורמים. גם התנגדות של אישה שונה מגבר, וילד שונה ממבוגר. בכל מקרה עם הזרם יהיה פחות מ 30 מילי אמפר למשך הזמן פחות מ 5 שניות, אז לא צפוי מוות

אבל כבר בזרם עד 2 מילי אמפר – התכהות קלה של קצות הצבעות, ובזרם עד 10 מילי אמפר – התכווצויות זעירות של כף היד, יש כאב. בזרם מעל 10 מילי אמפר – התכווצויות חזקות של שריר כף היד, אי יכולת להשתחרר מהעצם המחשמל

נכון שבזרם עד 0.5 מילי אמפר אין לצפות לתגובות שליליות כלשהן, מעבר –  אין לצפות לתגובות פיזיולוגיות מזיקות ארוך אבל יש כבר התכווצות וכאב

פיזיולוגים אומרים:

  • 5 – 1 התכהות קלה של האצבעות – תחושה זרם
  • 1-3 תגובת רתיעה לזרם
  • 3-12 התכווצויות זעירות של כף היד
  • 12-40 התכווצויות חזקות של שריר כף היד, אי יכולת להשתחרר מהעצם



אך מדוע דאגה זו צריכה לעניין אותנו?

  • ככלל, זרם הדליפה (בניגוד לזרם הקצר) אינו מתעורר פתאום, אלא עולה בהדרגה, עם הזמן

לכן, חשוב וצריך לפקח על זרם הדליפה בבית, בדירה, במשרד

אבל לא רק התחשמלות

  • זרם זליגה מסוים הוא מסוכן כי הוא מקור לשדה אלקטרומגנטי, קרינה אלקטרומגנטית
  • הזרם הזה – תשלומים מיותרים עבור חשמל
  • קורוזיה הברזלים בנין
  • סבירות מוגברת להתחממות ושריפה



נניח שממסר פחת מותקן. ואפילו נניח שהוא תקין כעת. הממסר מגן ינתק חשמל מ 50% מהזרם דיפרנציאלי הנומינלי שלו שנקבע. אם הממסר הוא 30 mA, אז בין 15 ל- 30 mA זה הנורמה

(אבל יתכן שהותקן ממסר פחת ראשי 100 או 300 mA למניעת אש?)

ממסר פחת הוא כמו "קופסה שחורה". אנו מסתכלים עלו ולא יודעים דבר על המתרחש עד לרגע בו מופעל הפחת

זרם הדליפה הכולל של מתקן חשמל, בהתחשב בצרכנים הנייחים והניידים המחוברים בפעולה רגילה, לא מותר שיעלה על 1/3 מהזרם הנומינלי של הממסר פחת. בהעדר נתונים, יש לקחת את זרם הדליפה של צרכנים חשמליים של 0.4 mA לכל 1 A של זרם העומס, ואת זרם הדליפה של המוליכים וכבלים – של 10 mA לכל 1 מ' אורך מוליך הפאזה

יש גם מה שנקרא, הגורם האנושי. נניח שבת הזוג מחברת מייבש שיער לשקע חשמל ופחת "קופץ". עוברים לחדר אחר, מחברים את מייבש השיער לשקע אחר – וממסר פחת "קופץ" שוב. אנו מבינים מזה, שהגיע הזמן להחליף את מייבש השיער. אך למעשה, מייבש שיער הוא המכשיר התקין ביותר בביתנו. הוא, פשוט, היה הקש האחרון בגדת זרמי הדליפה

ואם מדובר בצרכן יקר יותר, כמו תנור חשמלי או דוד מים?

מה שאני מציע זה לפתח וליצר מכשיר פשוט ללוח חשמל ביתית, משרדית או דירתי עם ניטור, אינדיקציה זרם הדליפה

ניתן לתכנן את המכשיר למדידת הזרם הדיפרנציאלי  (זרם זליגה לאדמה) במעגלי זרם חשמל עד ותלת פאזיים

זה יאפשר:

  • להעריך את איכות עבודות החשמל שבוצעו;
  • לפקח על מצב הבידוד;
  • לקבוע את הבחירה הנכונה של ממסר הפחת
  • לזהות מעגל פגום או צרכן חשמל בעל עמידות בידוד נמוכה, לא מקובלת;

אינדיקציה, הערך הנוכחי של דליפה, תוצג על המסך

המכשיר יותקן בכניסה למתקן החשמל בטור עם המפסק הראשי ויאפשר לעקוב ולצפות בזרם הזליגה של המתקן החשמל בעומס זרם מלא. המסך הדיגיטלי של המכשיר יציג את הערך הנוכחי של זרם הדליפה, יאפשר להעריך את איכות והמצב

זרם נומינלי – 40 ו 63 אמפר

טווח זרם דיפרנציאלי נמדד 0 – 199,9  מילי אמפר

שגיאת מדידה ± 5%

צריכת חשמל, לא יותר מ 2 וואט

חתך מקסימלי של מוליכים מחוברים, מ"מ  25

במקרה של חריגה מערך זרם הדליפה של 1/3 ISn, יש צורך לזהות את מקום פגם הבידוד על ידי ניתוק רצוף של צרכני חשמל ומעגלים קבוצתיים אחד אחרי השני. לא תמיד זרם הזליגה מופיע מיד לאחר הדלקת  המכשיר עם הבידוד הפגום ולכן בלי מעקב קשה מאוד להתגבר על הבעיה



אני לא מומחה במכשור ולכן אציג את ההשקפה החובבנית שלי, כפי שנראה לי שאפשר לעשות

המכשיר יכול להיות סוג של שנאי דיפרנציאלי. החוטים (L, N, PE) יכולים לעבור מבלי ניתוק לפתח המכשיר

פרסום

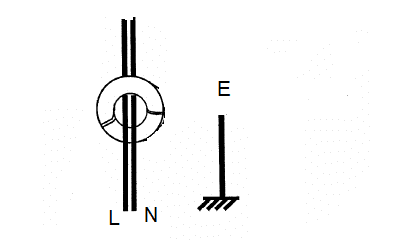

  1. מתי שהחיישן עטוף עם שני החוטים (פאזה ואפס), קורא את הערך שנמדד בתצוגה. זאת הזליגה



  1. אם החיישן עוטף את גיד הארקה, קורא את הערך שנמדד בתצוגה

זאת הזליגה שחוזרת ללוח חשמל בגיד הארקה

  1. מתי שהחיישן עוטף את שלושת החוטים (פאזה, אפס והארקה), קורא את

הערך שנמדד  בתצוגה,  זאת הזליגה שזורמת בגוף הציוד,   קונסטרוקציית  המבנה וכו' לאדמה ולא חוזרת ללוח



כל זאת אפשרי גם עבור רשת תלת פאזית

זה יהיה יעיל אם לשלב יחד עם ממסר פחת או לספק התראה קולית כאשר זרם הדליפה מתקרב לסף וניתוק החשמל

MASTAQ
