ניסויים מעניינים ומדידות של מפסקי מגן

התבקשתי לכתוב מאמר זה משתי נסיבות.

  • קבלן אחזקה בקמפוס, התמיהה אותי עם השאלה הזו. במתקניו לא ניתן לקבל אישור לבצע הפסקות לצורך בדיקת מפסקי מגן. מדברים על מעבדות מיוחדות, מוסדות רפואיים. מצד השני הם מחמירים ודורשים את הבדיקה לפחות פעם בחודש. עקב ספציפיות המתקן , הותקנו כמעט על כל שקע ממסר הפחת שלו. ביום או בלילה שהם מבצעים אחזקה מונעת וכן ניתן לבדוק היטב את ממסרי פחת, במקביל מבצעים טיפולים גורמים אחרים ומפסקים את הספקת החשמל למתקן כולו

אז איך לבדוק את מפסקי מגן ללא מתח?

  • הסיבה השנייה, שפעם בחמש שנים אנו בודקים את הארקות והגנות, במתקן אחד בו זמנית הוחלפו 135 מפסקי מגן שכשלו. אני הבאתי את כל המפסקי מגן הישנים אלי וביצעתי סוג של מחקר, בדיקה – מה גרם להם להיכשל

על זה אני כותב עכשיו

פרסום

בלי ספק, יש מומחים, מדענים, מהנדסים, חשמלאים עם ניסיון רב, ואני עדיין לא מנסה להתחרות בהם. אבל אני אתאר כאן מחקר מעשי ולא בטוח שמישהו עשה ניסוים כאלו אי פעם

ייתכן שהתשובות לשאלות ולמסקנות שלי יהיו מעניינות ואולי אפילו בלתי צפויות

  • לבדוק מפסק מגן ללא מתח. נכון, שזה לא מקצועי, אבל לא פחות אמין ומובטח משבדיקה על ידי כפתור "טסט"

אני מכיר לפחות שתי דרכים

  • מגנט
  • סוללה

קודם כל, יש להדגיש – יתכן שמומחים, בעלי ידע רב וספקנים יביעו דאגה ששיטות אלו פוגעות בתקינות ממסרי פחת ומשביתות אותם. אז, מאות ממסרים נבדקו ותופעה זו לא התרחשה

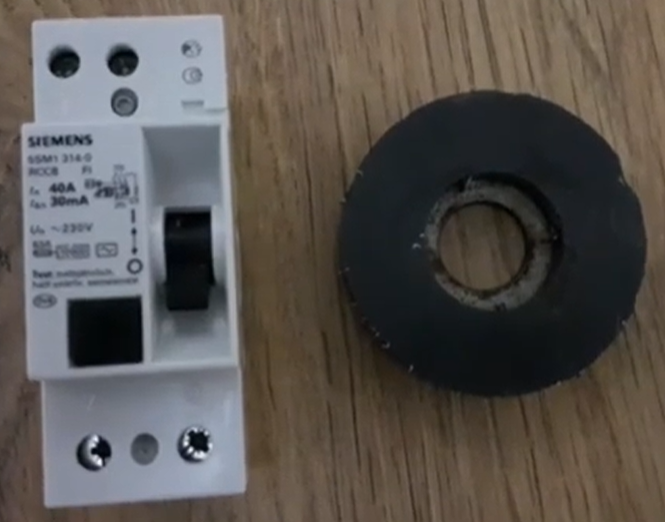

  • בדיקה בעזרת מגנט, פשוטה ביותר. צריך להביא מגנט לממסר והמפסק מגן יעבוד

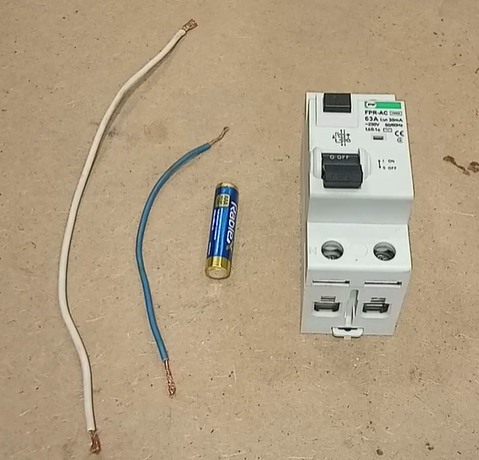

  • איך אפשר לבדוק ממסר פחת עם סוללה? נדרש סוללה אצבע ושתי חתיכות חוטים

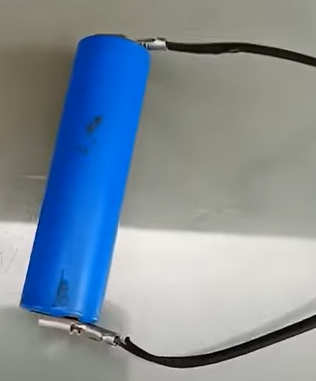

פריצת חיים: אי אפשר לחבר תנינים לסוללת AA או דומה ולכן קשה מאוד לאדם אחד עם שתי ידיים להחזיק את הסוללה ובו זמנית לגעת על ידי חוטי מדידה ולבדוק. לכן יש כזה פטנט, התקן תוצרת בית. באוזניות ישנות יש מגנטים

הם נכונים לגודלם לסוף חוט

זה כל כך נוח לשימוש!

צריך לחבר את החוטים לכניסה וליציאה של אחד הקטבים של המפסק. לחבר את החוטים גם לסוללה. מפסק אמור לעבוד. במקרה המפסק דגם AC מיועד לזרם זליגה חילופין, ייתכן שנצטרך לשנות את הקוטביות של הסוללה (להפוך אותה). אבל מפסק דגם A יעבוד עם כל קוטביות

  • איזה סוג/ דגם של מפסק מגן לבחור היום , זאת לא שאלה. משווקים ומשתמשים רק בדגם A. אבל מה יש לנו לעשות שבלוחות קיימים הותקנו עדין אלפים מפסקי מגן דגם AC? יש הנחיות של מכון התקנים ואם להסתכל באינטרנט, זה שונה. ניתן לקרוא:
  •  לחוק אין השפעה רטרואקטיבית
  • אם עדין הותקן ממסר פחת דגם AC, אז הוא הותקן יותר מעשרים השנה ולכן ללא קשר עם דגם, הגיע הזמן להחליף
  • אסור לשימוש…
  • מומלץ להחליף…
  • בעד כל עבודות או תיקון בלוח, יש להחליף…

אז מה הבדל בין מפסקים ולמה קיים חרם לשימוש דגם הישן.  ישנם שלושה אינדיקטורים עיקריים לשימוש רק דגם A ללא תנאי: הטכנולוגיה המודרנית מלאה בספקי כוח מודרניים. יצרני מכשירי חשמל ממליצים או רושמים להשתמש רק אותם ובמדינות מפותחות, כמו גרמניה, הם חובה. אז, הוחלת שחובה גם בארץ

דגם AC –  רגיש לזרמי תקלה סינוסואידלים בלבד.

דגם A –  רגיש לזרמי תקלה סינוסואידליים, מגיב למתח פועם ולזרמי תקלה בהם קיים מרכיב של זרם ישר

אם ניקח ונסתכל על ספק כוח, אז מפסק מגן דגם AC מגיב על זליגה רק עד השנאי בתוך הספק.  כל החשמל אחרי השנאי לא נראה על ידי הממסר פחת שהותקן בכניסה. ספק כוח כזה דורש שנאי גדול. לכן המציאו ספק כוח סוג אחר. אחד האלמנטים הוא מיישר. בקטע קצר אחרי המיישר ולפני המסנן בתוך הספק הזה, המפסק מגן דגם A יציל אותנו ויפעל. בהמשך שרשרת האלמנטים, בדיוק כמו סוג AС, הוא לא יראה דליפת DC

לכן, על מנת שמפסק מגן דגם A יגן על אדם מפני התחשמלות, במצב בו מפסק מגן דגם AC אינו מגן, צריך לקרות אחד הדברים הבאים: בקטע קצר אחרי המיישר ולפני אינברטור צריך להיות קצר  לגוף מכשיר חשמלי והגוף זה לא אמור להיות מוארק

הוסיף גם שאם יש תקלה ביציאה המיישר, הדיודה תישרף כמו נתיך, ולא יהיה שום מרכיב זרם ישר על גוף המכשיר חשמלי

כיום, ציוד רב, כולל מכשירי תאורה, דורש הספקה DC במתח של 3 עד 20 וולט. לכן, למען בטיחות וחסכון, אני הייתי מציע ליצור רשתות מקומיות של בתים  פרטיים ודירות עם ממיר אחד אמין ואיכותי במקום של חבורה ספקי כוח ודרייברים.

  • המעגלים של מפסקי מגן מסוימים מתוכננים כך שהסליל מופעל עם ניתוק דרך מגעי הכוח ואם מחליפים את הסידור חיבור בכניסה, אז כאשר מופעל המפסק, הסליל מנתק את המכשיר ובעצמו נשאר כנראה תחת מתח, מה שמוביל לכשל (כנראה שהוא לא מיועד למעבר זרם ארוך טווח דרכו)

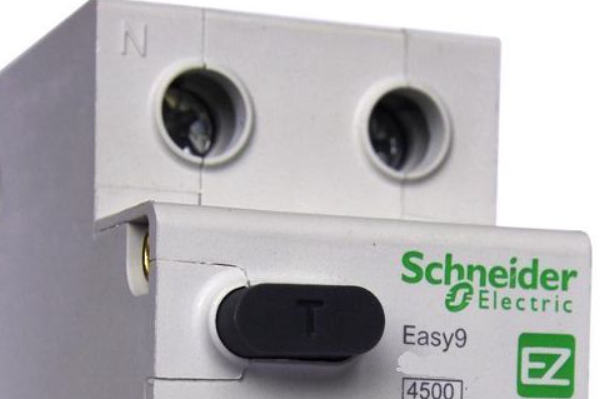

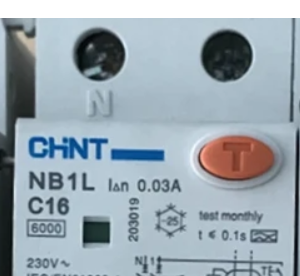

אגב, קודם הסקתי מסקנה אחרת וכתבתי שאי אפשר (או לא צריך) ללחוץ על כפתור "הבדיקה" זמן ממושך. זה יגרום לנגד הבדיקה לשרף. מסקנה והמלצה שלי- לתת לחיצות קצרות, עד שהמפסק יופעל

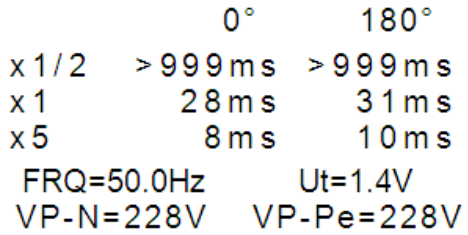

  • החלטתי לבדוק את הגדרות ההפעלה וכיוונים של הזרם והזמן של ממסרי פחת ששרדו בשטח. (במיוחד שרכשתי מכשיר מדידה חדש וזה היה כמו אימון ולימדה את המכשיר)

בדקתי את המפסקים במצבים הבאים: המפסק מחובר כפי שצוין על ידי היצרן. לאחר מכן, היפוך הפאזה והאפס (קוטביות) ולאחר מכן במצב החיבור מהחלק התחתון של המפסק

אז בואו נגלה אם קוטביות משפיעה על הביצועים

יחד עם זאת, בזמן הבדיקה השתמשתי בכל היכולות של מכשיר המדידה

לא אתן כאן את כל הערות הטיוטה ותוצאות המדידה (זה ארוך) . אבל התברר שזרם ההפעלה אינו תלוי באיזה צד החשמל של המפסק בוצע חיבור ובאיזה קוטביות החיבור

פרסום

מסקנות: לא משנה באיזה צד של מפסק מגן (מלמעלה או מלמטה), לא משנה איפה הפאזה והאפס היו מחוברים למהדקים של המפסקים, פרמטרים התגובה של כל המכשירים היו תקינים ועמדו בדרישות

אבל אני ממליץ בחום לחבר את המכשירים בדיוק כפי שצוין על ידי היצרן. והניסויים האלה בוצעו למטרת עניין טכני וסקרנות בלבד. כדי להבין טוב יותר את העקרונות של פעולת ממסרי פחת במצבים שונים



  • ישנה דעה שבקידום מפסק מגן מסוג A, בנוסף לדאגה לבריאות ורווחת המשפחה, היה שיווק של הנדסה גרמנית. אם לקחת את ההוראות על השימוש במכשירי חשמל ביתיים, אז חלק קטן מהיצרנים דורש את ההתקנה של ממסר פחת עבורם, אפילו לא ממליץ. ורק יצרנים גרמנים דורשים מפסק סוג A בלבד

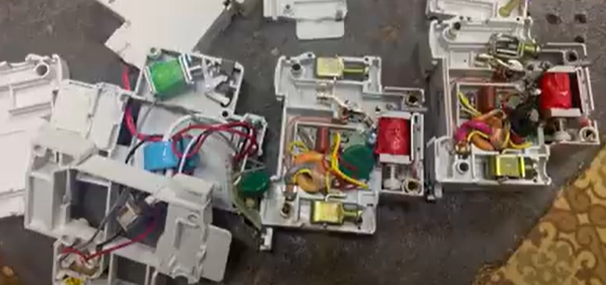

אז, אם לפרק את שני דגמים המפסקים הללו לרכיבים וחלקים, מה הייחוד בתוכם של מפסק דגם A? מפרקים את המפסק מגן ורואים שהממסר פחת מסוג A שונה מבחינה מבנית מהממסר פחת דגם AC בכך שיש לו לוחית אלקטרוני קטן – שתי דיודות, נגד ושני קבלים



מפסק מגן דגם A אינו שונה מאוד ממפסק דגם AC. לכן, יצרנים רבים עושים משהו חכם מבחינתם, מייצרים את כל המפסקים דגם A, ומתייגים להם חלק AC וחלק A (כך זול יותר)

לקחתי את מפסקים מגן מסוג AC וכניסוי בדקתי אותם עם מכשיר מדידה לזרם עומס פועם (כאילו הוא דגם (A, חשבתי שהם לא אמורים להגיב לזרם כזה בכלל. להפתעתי, כל המפסקים הופעלו בזרם של 30 עד 40 mA. אבל בתיאוריה, זה אחרת
