סוגים של אלקטרודת הארקה

סוגי אלקטרודות הארקה

בחוק החשמל קיימת הגדרה של אלקטרודה הארקה – מוליך הנמצא במגע טוב עם המסה הכללית של האדמה, במישרין או דרך בטון של יסוד המבנה, בין שהוא בודד ובין שהוא מורכב ממספר גופים המחוברים ביניהם

רציתי לסדר בראשי סוגי אלקטרודות הארקה

פרסום

אלקטרודה הארקה טבעית וייעודית

כדי להשיג מערכת הארקה בעלת התנגדות נמוכה, משתמשים באלקטרודות הארקה טבעיות באופן נרחב

מערכת הארקה טבעית היא חלקים המוליכים חשמליים של תשתיות, מבנים וקונסטרוקציות וכו' בנויים למטרה אחרת המשמשת להארקה, הנמצאים במגע עם האדמה. אלה כוללים: צינורות מים וצינורות אחרים המונחים באדמה, קונסטרוקציות מתכת המחוברים היטב לאדמה וכו '. הארקות כאלה אינם דורשות  עלויות מיוחדות. לכן יש להשתמש בהם תחילה. אבל, החיסרון באופציה זו היא שכדי להשתמש בחפצים אלה (מסילות או צינורות) כהארקה, יש צורך לתאם את האפשרות של החיבור עם בעל הרשת.

לפעמים קל יותר להתקין מעגל הארקה  משלך, תוך שמירה על כל הדרישות.

בעת שימוש במוליכי הארקה טבעיים, יש דרישות הגבלה, חל איסור להשתמש בצינורות עם נוזלים דליקים, צינורות גז, רשתות הסקה מרכזית וכו'

במקרים בהם נעדרים אלקטרודות הארקה טבעיים או לא עונים לדרישה, יש להתקין אלקטרודות הארקה  מלאכותיות

אלקטרודה הארקה יעודית היא מוליך הארקה המיוצר במיוחד למטרות הארקה. לצורך הארקה הזו משתמשים בדרך כלל באלקטרודות אנכיות ואופקיות.

אלקטרודות הארקה היקפית (יכולה להיות כמעגל או קו) ואלקטרודה מקומית (יכולה להיות מרוחקת)

תלוי במיקום אלקטרודות הארקה ביחס לציוד החשמלי מאורק, יש הארקה מרוחקת ומעגל אלקטרודות הארקה

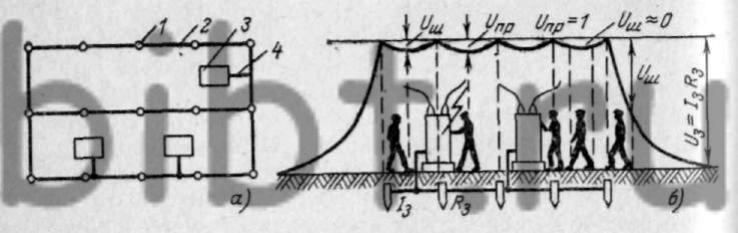

במעגל אלקטרודות הארקה (איור), המשמשים בדרך כלל במגרשים פתוחים, אלקטרודות הארקה ממוקמות סביב הציוד מאורק, קרוב אליו. בגלל המרחק הקטן בין האלקטרודות הבודדות בתוך מעגל הארקה, כל נקודה על פני המעגל יש לה פוטנציאל משמעותי במקרה של קצר חשמלי לגוף של ציוד מאורק.

יחד עם זאת, בין הנקודות השונות בתוך המעגל, ההבדל הפוטנציאלי יהיה לא משמעותי. כך, מתח המגע לאדם בתוך המעגל של ההארקה יהיה קטן מאוד בהשוואה למתח ביחס לקרקע. מאותה סיבה, מתח הצד יהיה קטן גם במעגל הארקה זה

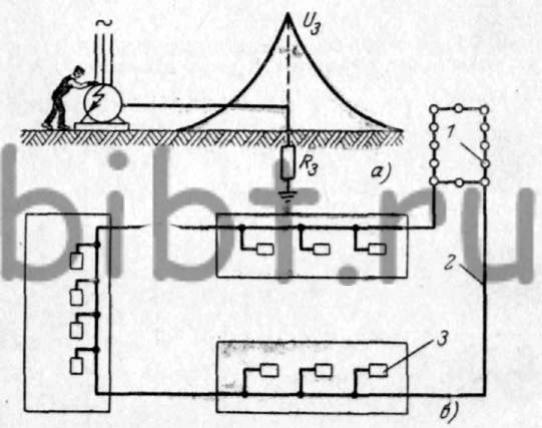

באלקטרודה הארקה מרוחקות (איור), אלקטרודות הארקה ממוקמות הרחק מהציוד מאורק, ובמקרה זה הציוד נמצא מחוץ לאזור פיזור הזרם באדמה. כתוצאה מכך, עם הארקה מרחוק, אדם העומד על האדמה ונוגע בגוף של ציוד חשמלי עם בידוד נפגע, נמצא תחת המתח המלא והשפעת ההגנה של אלקטרודת הארקה כזו נובעת רק מהתנגדות הקטן מספיק. אך מאפשר לבחור מקום עם התנגדות מינימאלית של אדמה



אלקטרודה בודדת ומערך אלקטרודות

פרסום

על פי הסידור של אלקטרודות הארקה באדמה, הם מחולקות לשתי קבוצות: אלקטרודה בודדת ומערך

אלקטרודה בודדת-   כאשר אלקטרודה אנכית יחידה או אלקטרודה מורחבת;

מערך אלקטרודות – אלקטרודות הארקה מרוכזות בקבוצה, כאשר אלקטרודות הארקה יחידות ממוקמות אחד מהשני במרחק של לא יותר מאורך האלקטרודה. אלקטרודות הארקה הותקנו לאורך קווי המתאר ובשורה. בפועל, ברוב המקרים משתמשים לא באלקטרודות הארקה בודדות, אלא במערך. בעזרת הארקה כאלה ניתן להשיג את התנגדות ההארקה הנמוכה הנדרשת על ידי הנורמות

נכון להיום, משתמשים באלקטרודות מודולריות, בנויות ממוטות הארקה. כל מוט הוא 1.5 מטר

אני המצאתי (או אולי שמעתי איפשהו, ולכן מציע) שם לאלקטרודה אֲנָכִית מורכבת ממספר מוטות – עמוד הארקה

אגב, ברור שאני לא חזק בעברית, אבל לפי דעתי בכלל מילה "אלקטרודה" מתאים לסוג שבנוי ממוטות. כלומר אלקטרודה הארקה אֲנָכִי היא אלקטרודה ועבור טבעת, אופקי, פלטה וכו' הייתי ממציא מילה אחרת

MASTAQ
