למעשה, כבר לא קל למצוא ולהעלות נושאים חדשים למדור . לכן  תשובה לכל שאלה שמופנת אליי, אני מנסה להעלות על הנייר ולכתוב כאן בפורום

למשל, חשבתי לעצמי – אני יכול להבין איך עובד צבת AC, אבל על איזה עקרון עובד ואיך מודד DC?

פרסום

התשובה היא פשוטה ואפילו לא מעניינת

כיצד פועל צבת זרם למדידת זרם DC ו- AC

בכדי להרחיב את הפונקציונליות של מולטי מטרים, אוסצילוסקופים ומכשירי מדידה חשמליים אחרים, משתמשים בחיישני זרם בצורה של מלקחיים – צבת זרם. כדי לבצע מדידות בעזרת צבת, סוגרים אותם בהיקף המוליך זרם, וכך, מבלי לנתק את המעגל וללא צורך לחתוך, מבצעים את המדידה

זה פשוט ונוח. המוליך עם הזרם הנמדד לא רק נשאר שלם, אלא תמיד מבודד באופן גלווני מהמעגלים של מכשיר המדידה.

אין צורך להדליק ולכבות את אספקת החשמל של המעגל, שהפרמטרים שלו נמדדים בעזרת צבת, מה שאומר שלא תהיה הפסקות בהפעלה ציוד המופעל

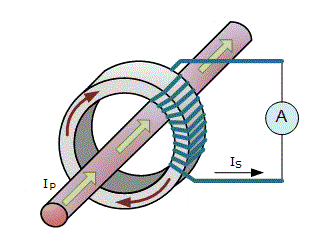

עבור זרם חילופין חיישנים הפועלים על פי העיקרון של שנאי זרם המדידה הרגיל. לכל שנאי יש סלילים ראשוניים ומשניים המותקנים על ליבה מגנטי משותפת. המתח הראשוני מופעל על הסליל הראשוני, נוצר זרם מגנטי חילופין בליבה, המשרה בסליל המשני את מקדם השינוי המתאים ל- EMF. זרמי הסלילים הראשוניים והמשניים ביחס כמספר הסיבובים בסלילים המשניים והראשוניים

כך פועל חיישן הזרם למדידת זרם חילופין. הליבה המגנטי בצורה של צבת סגור סביב המוליך. מוליך הוא סליל ראשוני המורכב מסיבוב אחת בה יש לדעת את ערך הזרם

הזרם בסליל המשני יהיה פרופורציונאלי לזרם במוליך ויהיה שונה ממנו במספר הפעמים השווה למקדם הטרנספורמציה, כלומר של מספר סיבובים בסליל המשני. מספר הסיבובים בסליל המשני של החיישן הוא בדרך כלל 1000, 500 או 100

צבת זרם ישר

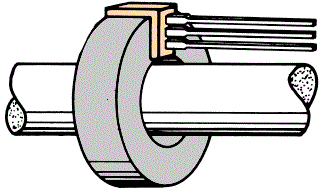

ישנם צבתות שיכולים למדוד לא רק AC אלא גם DC. בצבתות כאלה, עקרון פעולתם מבוסס על אפקט האולם, כאשר הפרמטרים הזרם נגזרים מהפרמטרים של השדה המגנטי הנוצר על ידו

צלחת חצי מוליך דקה ממוקמת בניצב לשדה המגנטי של הזרם שיש למדוד. זרם עירור מסופק לצלחת בכיוון מסוים (נניח לאורכו וניתן למדוד את ה- EMF (מתח אולם)

אבל זה משעמם ולכן אספר משהו יותר מעניין

פרסום

צבת מד זרם חכם, עם פונקציית מולטי מטר

יותר ויותר אובייקטים כלולים בחיינו, לשמם אנו מוסיפים קידומת SMART

  • טלפון חכם (smartphone)
  • בית חכם
  • וכו'

אז, גם בצבת זרם קיים החכם. כי הוא אוטומטי מלא. גיליתי לעצמי והתאהבתי בו. יש לו  את התכונה שהיא מצב של מתג אחד בלבד  ON – OFF

המולטי מטר הנוח ביותר. המכשיר מסוגל למדוד זרם AC ו- DC, מתח AC ו- DC, התנגדות, תדר רשת, לחפש חיווט מוסתר, לוודא רצף המעגל…  מכיוון שהמכשיר קובע באופן אוטומטי שאנו מודדים, הוא אינו יכול להישרף (אין מקום לטעות אנושי)



MASTAQ
